Электротехническое взрывозащищенное оборудование

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

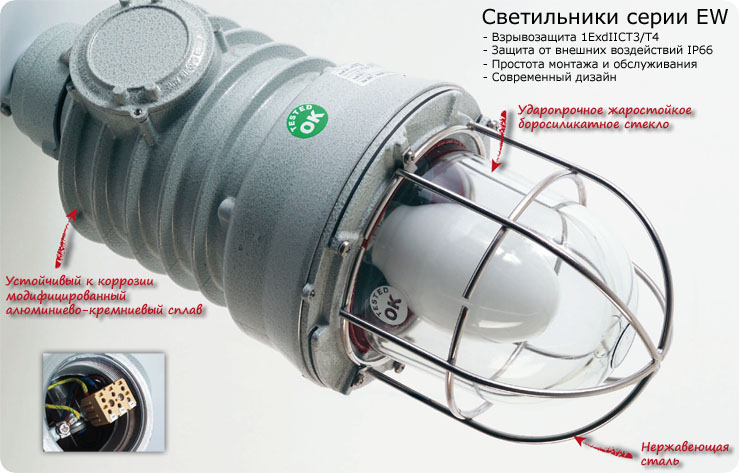

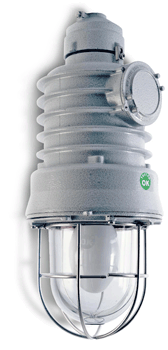

Взрывозащищенные светильники серии EW для ртутных и натриевых ламп предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред.

Взрывозащищенные светильники серии EW состоят из алюминиевого корпуса со встроенным ПРА, патрона и термостойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004, ТР ТС 012/2011,
ТР ТС 004/2011, ТР ТС 020/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов

Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex d IIC T4...T3 Gb Ex tb IIIC T126°C...T161°C
Защита:	IP66
Установка:	Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.В.01021 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТС RU C-RU.МЛ02.В.00394 ТС RU C-RU.МЛ02.В.00396 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60…+40/+60
Номинальное напряжение:	110/230 В (50/60 Гц)
Патрон:	E27, E40
Электрическая схема:	Прямое подключение к патрону или к клеммам L, N, PЕ кабелем сечением 4 мм2
Коэффициент мощности:	0.98
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло.
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Класс защиты от поражения электрическим током:	I
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3



АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
Светорассеивающий отражатель из алюминия, окрашенный в белый цвет	/IG
Светорассеивающий отражатель из нержавеющей стали	/IGS
Электрообогрев	/HEAT
Лампа по заказу



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

EW...	EWGC...	EWX...	EWIX...



Таблица выбора светильника типа EW...

Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм			Масса, кг
					А	В	C
EW-4070F1	80	ДРЛ	E27	T4	200	465		9,1
EW-4070F4	125	ДРЛ	E27	T3/T4
EW-4070N1	70	ДНаТ*	E27	T4
EW-4070N2	100	ДНаТ*	E40	T4
EW-4070IM1	70	МГЛ (ДРИ)	E27	T4
EW-4070IM2	100	МГЛ (ДРИ)	E27	T4
EW-4070IM4	150	МГЛ (ДРИ)	E27	T3
EWGC-4070F1	80	ДРЛ	E27	T4	200	520		9,2
EWGC-4070F4	125	ДРЛ	E27	T3/T4
EWGC-4070N1	70	ДНаТ*	E27	T4
EWGC-4070N2	100	ДНаТ*	E40	T4
EWGC-4070IM1	70	МГЛ (ДРИ)	E27	T4
EWGC-4070IM2	100	МГЛ (ДРИ)	E27	T4
EWGC-4070IM4	150	МГЛ (ДРИ)	E27	T3
EWX-4070F1	80	ДРЛ	E27	T4	200	476		9,2
EWX-4070F4	125	ДРЛ	E27	T3/T4
EWX-4070N1	70	ДНаТ*	E27	T4
EWX-4070N2	100	ДНаТ*	E40	T4
EWX-4070IM1	70	МГЛ (ДРИ)	E27	T4
EWX-4070IM2	100	МГЛ (ДРИ)	E27	T4
EWX-4070IM4	150	МГЛ (ДРИ)	E27	T3
EWIX-4070F1	80	ДРЛ	E27	T4	200	470	425	9,4
EWIX-4070F4	125	ДРЛ	E27	T3/T4
EWIX-4070N1	70	ДНаТ*	E27	T4
EWIX-4070N2	100	ДНаТ*	E40	T4
EWIX-4070IM1	70	МГЛ (ДРИ)	E27	T4
EWIX-4070IM2	100	МГЛ (ДРИ)	E27	T4
EWIX-4070IM4	150	МГЛ (ДРИ)	E27	T3

Примечание

ДРЛ	Ртутная лампа
ДНаТ*	Натриевая лампа (наиличие ИЗУ уточняется при поставке)
МГЛ (ДРИ)	Металлогалогенная лампа



Пример заказа:

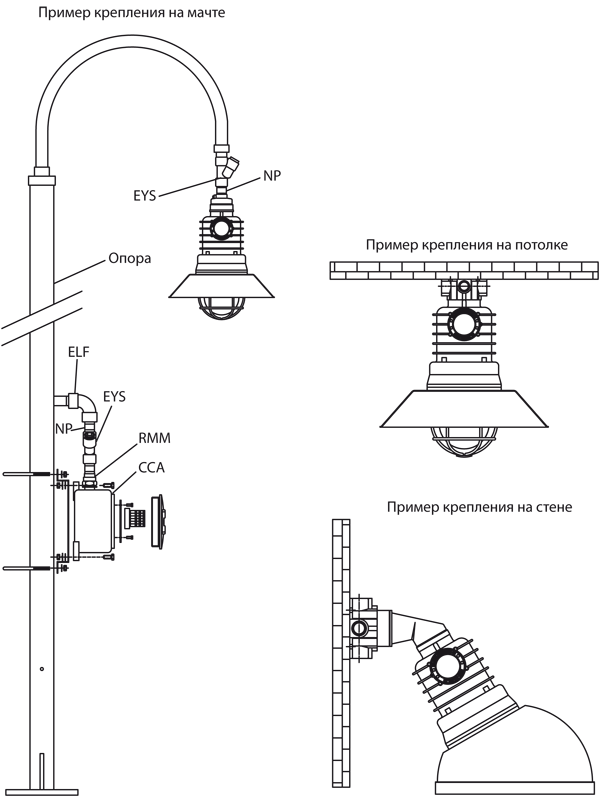

ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

ОПИСАНИЕ КОНСТРУКЦИИ

• Решетка из нержавеющей стали
• Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
• Колпак из ударопрочного жаростойкого боросиликатного стекла
• Внутренний и внешний зажим заземления из нержавеющей стали
• Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
• Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
• Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Аксессуары и запасные детали

ИЛЛЮСТРАЦИИ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Колпак из боросиликатного стекла	4070	Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло	G70-0440CM
	Защитная решетка из нержавеющей стали	4070	Алюминий/ Нерж.сталь	G70-0417
	Отражатель из окрашенного алюминия или нержавеющей стали (по заказу)	4070	Алюминий/ Нерж.сталь	G70-427/ G70-427IN
	Отражатель из окрашенного алюминия или нержавеющей стали (по заказу)	4070	Алюминий/ Нерж.сталь	G70-427D/ G70-427DIN
	Отражатель под углом 30° из окрашенного алюминия или нержавеющей стали (по заказу, для крепления типа EWIX)	4070	Алюминий/ Нерж.сталь	G70-427DI/ G70-427DIIN
	Патрон	Е27	250В 4А	E27
		E40	750В 16А	E40
	Клеммные зажимы	Возможна установка другого типа и количества клемм	Для специального применения на 275В 3x4 mm2	BK-3KRG
	Подвес типа EW (на трубу)	4070	Одно отверстие 1 x 3/4” Rc	G-0213
	Подвес типа EWGC (на рым-болт)	4070	Четыре отверстия 4 x 3/4” Rc	G-0216
	Крепление типа EWX (на потолок)	4070	Четыре отверстия 4 x 3/4” Rc	G-0214
	Крепление типа EWIX (настенное, под углом 30°)	4070	Четыре отверстия 4 x 3/4” Rc	G-0215
	Рым-болт		Оцинкованная сталь	GOF-8
	Уплотнительное кольцо	Колпак 70	Рабочая температура -60°C +100°C	К33-131
	ПРА для ртутных ламп	4070	80Вт	R-80
			125Вт	R-125
	ПРА для натриевых ламп	4070	70Вт	R-70NAAP
			100Вт	R-100NA
			150Вт	R-150NA
	Конденсатор	4070F1	8µF 250В	F-80
		4070F4	10µF 250В	F-150
		4070N1	12,5µF 250В	F-12,5
		4070N2	12,5µF 250В	F-12,5
		4070IM2	12,5µF 250В	F-12,5
		4070IM4	20µF 250В	F-20
	Поджигающий электрод		50-250Вт	R100
	Металлогалогенная лампа МГЛ (ДРИ) (по заказу)	Е27	100Вт	LAMP100WJM
			150Вт	LAMP150WJM
	Ртутная лампа ДРЛ (по заказу)	Е27	80Вт	LAMP80WHQL
			125Вт	LAMP125WHQL
	Натриевая лампа (по заказу)	E27	70Вт	LAMPNAV70W
			100Вт	LAMPNAV100W
	Кабельный ввод	Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)

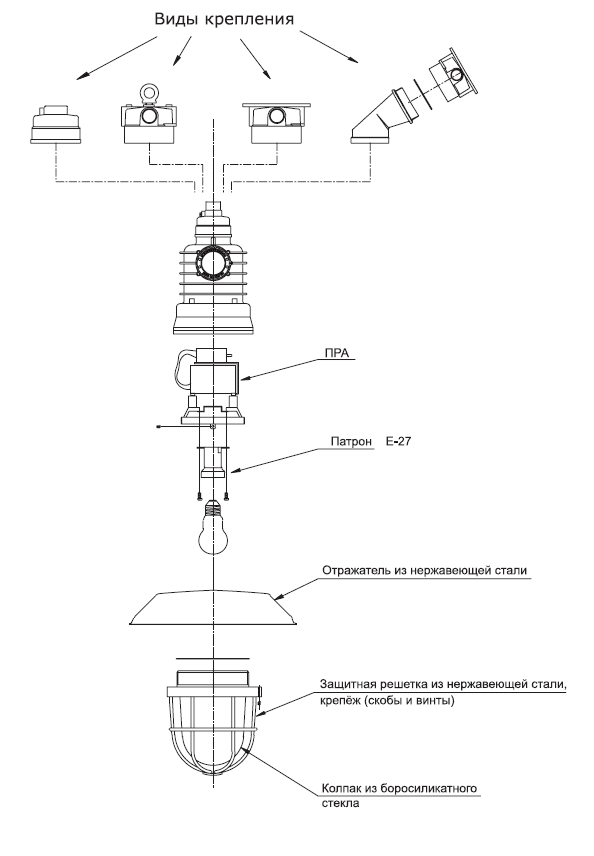

ОПИСАНИЕ ДЕТАЛЕЙ СВЕТИЛЬНИКА
- крепежные детали
- клеммный зажим
- пускорегулирующая аппаратура
- патроны
- отражатели для светильников из нержавеющей стали
- колпак
- защитная решетка из нержавеющей стали, скобы и винты





Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»



ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ

EW... 80Вт ртутные лампы	EW... 70Вт натриевые лампы
EW... 125Вт ртутные лампы	EW... 100Вт натриевые лампы
