Электротехническое взрывозащищенное оборудование

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенные светильники серии EV для ламп накаливания и энергосберегающих ламп предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест, где возможно присутствие взрывоопасных сред. Взрывозащищенные светильники серии EV состоят из алюминиевого корпуса со встроенным патроном и термостойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ

Испытание светильника на соответствие маркировке DIP

ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IEC 61241-1-1-2011, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ТР ТС 004/2011, ТР ТС 012/2011

Данные светильники устанавливаются внутри помещений, на улице в потенциально опасных зонах в присутствии взрывоопасных и воспламеняемых газов и пыли.

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность

Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex d IIC T6...T3 Gb РВ Ex d I Mb (для EV...50, EV...60) Ex tb IIIC T63°C...T185°C Db
Защита:	IP66
Установка:	Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:	TC RU C -RU.ГБ05.В.01021 ГОСТ ISO 9001-2011 (ISO 9001:2008) ТС RU C-RU.МЛ02.В.00396 Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №13.00514.315 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60…+40/+60 -75...+40 (для EV...50, EV...60) -40…+40/+60 (для EV...100) -20...+40/+60 (для EVIX...100) -20...+85 (для рудничного исполнения)
Номинальное напряжение:	~110/230 В (50/60 Гц)
Патрон:	E27, E40
Электрическая схема:	Прямое подключение к патрону или к клеммам L, N, PЕ кабелем сечением 4 мм2
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло.
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Класс защиты от поражения электрическим током:	I
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3



АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
Светорассеивающий отражатель из алюминия, окрашенный в белый цвет	/IG
Светорассеивающий отражатель из нержавеющей стали	/IGS
Универсальное поворотное крепление (для светильников серии EVX...)	/IX
Исполнение для минимальной температуры эксплуатации -75°С АНТАРКТИКА (только для EV 4050, EV 4060, тип лампы ЛОН)	/АНТАРКТИКА
Невзрывозащищенное общепромышленное исполнение, температура эксплуатации до +85°С, специальное исполнение до +200/+400°С	/EVSOS
Светонаправляющий фартук (Применяется для подсветки технологических процессов, резервуаров, в местах, где необходима направленная подсветка. Светонаправляющий фартук устанавливается на светильники серии EV…-4050, EV…-4060)	/O
Электрообогрев 9 баллов по шкале MSK-64	/HEAT
Сейсмостойкое исполнение 9 баллов по шкале Рихтера	/MSK-64 9 БАЛЛОВ
Лампа по заказу



ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

EVA...	EVGC...	EVX...	EVIX...



Таблица выбора светильника EVA..

Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
					А	В
EVA-4050	до 100	ЛОН	E27	T4	266	150	1,8
EVA-4050-AL	70	Галогенная	E27	T4	266	150	1,8
EVA-4050-AL	105	Галогенная	E27	T3/T4	266	150	1,8
EVA-4050-AL	140	Галогенная	E27	T3/T4	266	150	1,8
EVA-4050-ELS	15	Эн.сб. сп.	E27	T6	266	150	1,8
EVA-4050-LED	8	Светодиодная	E27	T6	266	150	1,8
EVA-4060	до 100	ЛОН	E27	T4	325	170	3,2
EVA-4060-EL	23	Эн.сб.	E27	T5/T6	325	170	3,2
EVA-4060-ELS	23	Эн.сб. сп.	E27	T5/T6	325	170	3,2
EVA-4060-LED	12	Светодиодная	E27	T6	325	170	3,2
EVA-4070-MIX	100	Смешанного света	E27	T3/T4	357	200	4,4
EVA-4070-MIX	160	Смешанного света	E27	T3/T4	357	200	4,4
EVA-4070-EL	33	Эн.сб.	E27	T6	357	200	4,4
EVA-4080-MIX	250	Смешанного света	E40	T3	433	220	7,5
EVA-4080-ELS	42	Эн.сб. сп.	E27	T5/T6	433	220	7,5
EVA-40100-ELS	75	Эн.сб. сп.	E27	T5/T6	493	280	8,7
EVA-40100-ELS	105	Эн.сб. сп.	E27	T6	493	280	8,7
EVA-40100-MIX	500	Смешанного света	E40	T3	493	280	8,7



Таблица выбора светильника EVGC..

Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
					А	В
EVGC-4050	до 100	ЛОН	E27	T4	311	150	1,9
EVGC-4050-AL	70	Галогенная	E27	T4	311	150	1,9
EVGC-4050-AL	105	Галогенная	E27	T3/T4	311	150	1,9
EVGC-4050-AL	140	Галогенная	E27	T3/T4	311	150	1,9
EVGC-4050-ELS	15	Эн.сб. сп.	E27	T6	311	150	1,9
EVGC-4050-LED	8	Светодиодная	E27	T6	311	150	1,9
EVGC-4060	до 100	ЛОН	E27	T4	367	170	3,3
EVGC-4060-EL	23	Эн.сб.	E27	T5/T6	367	170	3,3
EVGC-4060-ELS	23	Эн.сб. сп.	E27	T5/T6	367	170	3,3
EVGC-4060-LED	12	Светодиодная	E27	T6	367	170	3,3
EVGC-4070-MIX	100	Смешанного света	E27	T3/T4	402	200	4,5
EVGC-4070-MIX	160	Смешанного света	E27	T3/T4	402	200	4,5
EVGC-4070-EL	33	Эн.сб.	E27	T6	402	200	4,5
EVGC-4080-MIX	250	Смешанного света	E40	T3	478	220	7,6
EVGC-4080-ELS	42	Эн.сб. сп.	E27	T5/T6	478	220	7,6
EVGC-40100-ELS	75	Эн.сб. сп.	E27	T5/T6	538	280	8,8
EVGC-40100-ELS	105	Эн.сб. сп.	E27	T6	538	280	8,8
EVGC-40100-MIX	500	Смешанного света	E40	T3	538	280	8,8



Таблица выбора светильника EVIX..

Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм			Масса, кг
					А	В	С
EVIX-4050	до 100	ЛОН	E27	T4	289	150	311	2,1
EVIX-4050-AL	70	Галогенная	E27	T4	289	150	311	2,1
EVIX-4050-AL	105	Галогенная	E27	T3/T4	289	150	311	2,1
EVIX-4050-AL	140	Галогенная	E27	T3/T4	289	150	311	2,1
EVIX-4050-ELS	15	Эн.сб. сп.	E27	T6	289	150	311	2,1
EVIX-4050-LED	8	Светодиодная	E27	T6	289	150	311	2,1
EVIX-4060	до 100	ЛОН	E27	T4	342	170	345	3,5
EVIX-4060-EL	23	Эн.сб.	E27	T5/T6	342	170	345	3,5
EVIX-4060-ELS	23	Эн.сб. сп.	E27	T5/T6	342	170	345	3,5
EVIX-4060-LED	12	Светодиодная	E27	T6	342	170	345	3,5
EVIX-4070-MIX	100	Смешанного света	E27	T3/T4	371	200	367	4,7
EVIX-4070-MIX	160	Смешанного света	E27	T3T4	371	200	367	4,7
EVIX-4070-EL	33	Эн.сб.	E27	T6	371	200	367	4,7
EVIX-4080-MIX	250	Смешанного света	E40	T3	438	220	411	7,8
EVIX-4080-ELS	42	Эн.сб. сп.	E27	T5/T6	438	220	411	7,8
EVIX-40100-ELS	75	Эн.сб. сп.	E27	T5/T6	494	280	455	9,0
EVIX-40100-ELS	105	Эн.сб. сп.	E27	T6	494	280	455	9,0
EVIX-40100-MIX	500	Смешанного света	E40	T3	494	280	455	9,0



Таблица выбора светильника EVX..

Модель	Мощность лампы, Вт	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
					А	В
EVX-4050	до 100	ЛОН	E27	T4	266	150	1,9
EVX-4050-AL	70	Галогенная	E27	T4	266	150	1,9
EVX-4050-AL	105	Галогенная	E27	T3/T4	266	150	1,9
EVX-4050-AL	140	Галогенная	E27	T3/T4	266	150	1,9
EVX-4050-ELS	15	Эн.сб. сп.	E27	T6	266	150	1,9
EVX-4050-LED	8	Светодиодная	E27	T6	266	150	1,9
EVX-4060	до 100	ЛОН	E27	T4	325	170	3,3
EVX-4060-EL	23	Эн.сб.	E27	T5/T6	325	170	3,3
EVX-4060-ELS	23	Эн.сб. сп.	E27	T5/T6	325	170	3,3
EVX-4060-LED	12	Светодиодная	E27	T6	325	170	3,3
EVX-4070-MIX	100	Смешанного света	E27	T3/T4	357	200	4,5
EVX-4070-MIX	160	Смешанного света	E27	T3/T4	357	200	4,5
EVX-4070-EL	33	Эн.сб.	E27	T6	357	200	4,5
EVX-4080-MIX	250	Смешанного света	E40	T3	433	220	7,6
EVX-4080-ELS	42	Эн.сб. сп.	E27	T5/T6	433	220	7,6
EVX-40100-ELS	75	Эн.сб. сп.	E27	T5/T6	493	280	8,8
EVX-40100-ELS	105	Эн.сб. сп.	E27	T6	493	280	8,8
EVX-40100-MIX	500	Смешанного света	E40	T3	493	280	8,8

Примечание

ЛОН	Лампа общего накала
Галогенная	Галогенная лампа
Эн.сб. сп.	Энергосберегающая лампа со спиралевидным типом колбы
Эн.сб.	Энергосберегающая лампа с U-образным типом колбы
Светодиодная	Светодиодная лампа
Смешанного света	Лампы смешанного света прямого включения



Пример заказа:



ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

ОПИСАНИЕ КОНСТРУКЦИИ

• Решетка из нержавеющей стали
• Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
• Колпак из ударопрочного и жаростойкого боросиликатного стекла
• Внутренний и внешний зажим заземления из нержавеющей стали
• Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
• Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
• Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Аксессуары и запасные детали

ИЛЛЮСТРАЦИИ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Колпак из боросиликатного стекла	4050	Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло	G50-0440CM
		4060		G60-0440CM
		4070		G70-0440CM
		4080		G80-0440CM
		40100		G100-0440CM
	Защитная решетка из нержавеющей стали	4050	Нерж. сталь	G50-0417
		4060		G60-0417
		4070		G70-0417
		4080		G80-0417
		40100		G100-0417
	Отражатель из окрашенного алюминия или нержавеющей стали (по заказу)	4050	Алюминий/ Нерж. сталь	G50-427/ G50-427IN
		4060		G60-427/ G60-427IN
		4070		G70-427/ G70-427IN
		4080		G80-427/ G80-427IN
		40100		G100-427/ G100-427IN
	Отражатель из окрашенного алюминия или нержавеющей стали (по заказу)	4050	Алюминий/ Нерж. сталь	G50-427D/ G50-427DIN
		4060		G60-427D/ G60-427DIN
		4070		G70-427D/ G70-427DIN
		4080		G80-427D/ G80-427DIN
		40100		G100-427D/ G100-427DIN
	Отражатель под углом 30° из окрашенного алюминия или нержавеющей стали (по заказу, для крепления типа EVIX)	4050	Алюминий/ Нерж. сталь	G50-427DI/ G50-427DIIN
		4060		G60-427DI/ G60-427DIIN
		4070		G70-427DI/ G70-427DIIN
		4080		G80-427DI/ G80-427DIIN
		40100		G100-427DI/ G100-427DIIN
	Патрон	Е27	250В 4A	E27
		Е40	750В 16A	E40
	Клеммные зажимы	Возможна установка другого типа и количества клемм	3x4 mm2	TPL4
	Подвес типа EVA (на трубу)	4050	Одно отверстие 1 х 3/4" Rc	G-0213
		4060
		4070
		4080
		40100
	Подвес типа EVGC (на рым-болт)	4050	Четыре отверстия 4 х 3/4" Rc	G-0216
		4060
		4070
		4080
		40100
	Крепление типа EVX (на потолок)	4050	Четыре отверстия 4 х 3/4" Rc	G-0214
		4060
		4070
		4080
		40100
	Крепление типа EVIX (настенное, под углом 30°)	4050	Четыре отверстия 4 х 3/4" Rc	G-0215
		4060
		4070
		4080
		40100
	Рым-болт		Оцинкованная сталь	GOF-8
	Уплотнительное кольцо	Колпак 50	Рабочая температура -60°C +100 °C	OR-4512SH70
		Колпак 60		К15-131
		Колпак 70		К33-131
		Колпак 80		К34-131
		Колпак 100		К27-131
	Лампа общего накала	Е27	40Вт	LAMPLON40W
			60Вт	LAMPLON60W
			75Вт	LAMPLON75W
			100Вт	LAMPLON100W
	Галогенная лампа (по заказу)	Е27	70Вт	LAMPAL70W
			105Вт	LAMPAL105W
			140Вт	LAMPAL140W
	Энергосберегающая лампа со спиралевидным типом колбы (по заказу)	Е27	15Вт	LAMPSP15W
			23Вт	LAMPSP23W
			42Вт	LAMPSP42W
			75Вт	LAMPSP75W
			105Вт	LAMPSP105W
	Светодиодная лампа (по заказу)	Е27	8Вт	LAMPLED8W
			12Вт	LAMPLED12W
	Лампы смешанного света прямого включения (по заказу)	Е27	100Вт	LAMP100WHWL
		Е27	160Вт	LAMP160WHWL
		Е40	250Вт	LAMP250WHWL
		Е40	500Вт	LAMP500WHWL
	Энергосберегающая лампа с U-образным типом колбы (по заказу)	Е27	20Вт	LAMP-PL20W
			23Вт	LAMP-PL23W
	Кофр оповещатель (по заказу)	Материалы: Полимерная пленка, плексиглас, алюминиевая рама.		G-0513
	Кабельный ввод	Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)

Коробка с пускорегулирующей аппаратурой для газоразрядных ламп (см. светильники серии EW…,EWA…)

	Корпус содержащий пускорегулирующую аппаратуру	50Вт ДРЛ	ССА-02/50
		80Вт ДРЛ	ССА-02/80
		250Вт ДРЛ	ССА-02/250
		50Вт Na	ССА-02/50N1
		70Bт Na	CCA-02/70N2
		250Вт Na	CCA-02/250N5

Светильники серии EV... можно устанавливать с газоразрядными лампами, используя отдельный корпус для ПРА

ОПИСАНИЕ ДЕТАЛЕЙ СВЕТИЛЬНИКА
- крепежные детали
- патроны
- отражатели для светильников из нержавеющей стали
- колпак
- защитная решетка из нержавеющей стали, скобы и винты

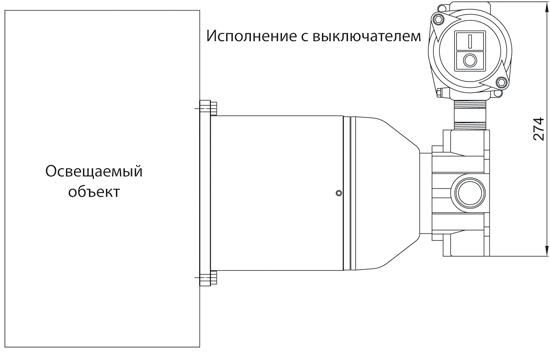

ПРИМЕР МОНТАЖА СВЕТИЛЬНИКА СО СВЕТОНАПРАВЛЯЮЩИМ ФАРТУКОМ /O





Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»



ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ

EV-40100 500Вт лампа смешанного типа	EV-40100 500Вт лампа смешанного типа
EV-4050 100Вт лампа накаливания	EV-4060 20Вт люминесцентная лампа
EV-4060 23Вт люминесцентная лампа	EV-4070 100Вт лампа накаливания
EV-4080 250Вт лампа смешанного типа
