ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

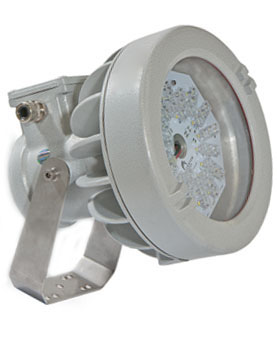

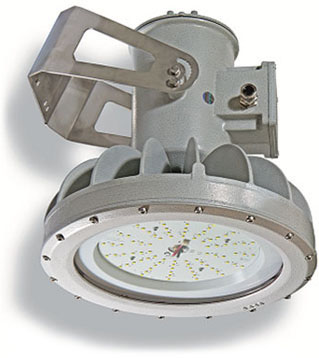

Взрывозащищенные светодиодные светильники (прожекторы) EWE-LED специально спроектированы для замены морально устаревших светильников с лампами накаливания, ДРЛ и ДНАТ. Основные преимущества светодиодных светильников (прожекторов) EWE-LED – это компактные размеры, эффективность, универсальность, надежность (более 50 000 часов работы), экологичность.

Взрывозащищенные светодиодные прожекторы серии EWE-LED это светильники второго поколения популярной серии EWE. В светильниках серии EWE-LED применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~120Лм на 1Вт.

Светильники EWE-LED выпускаются на основе солнечно белых сверхъярких светодиодов последнего поколения  “Cree ”.

Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ»

Основные преимущества взрывозащищенных светодиодных светильников (прожекторов) EWE-LED: • Компактность и небольшой вес • Срок службы более 10 лет • Высокая эффективность • Высокое качество освещения • Стойкость к вибрации • Отсутствие ультрафиолетового излучения • Отсутствие в составе устройства опасных веществ • Наработка на отказ светодиодной матрицы ~100 000 часов • Энергосберегающая технология • Не требует обслуживания • Мгновенное включение • Отличная работа в тяжелых климатических условиях

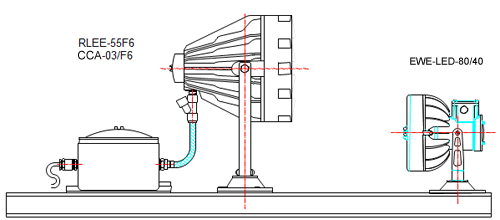

Оптимальная замена традиционных крупногабаритных прожекторов RLEE

Видимый спектр различных источников света

Солнечный свет	Светодиодные светильники КОРТЕМ
Газоразрядные светильники	Люминесцентные светильники

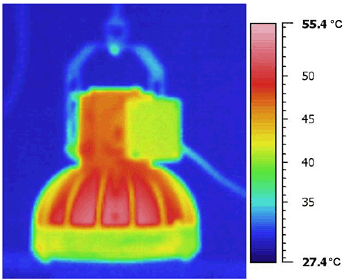

Специально разработанный корпус светильника с внешними радиаторными пластинами позволяет эффективно отводить тепло от светодиодов, что позволяет достичь большого светового потока светильника без риска снижения качества освещения за счет температурной деградации светодиодной матрицы. Температурный класс изделия – T5 (температура корпуса всегда ниже 100°С).

Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов  характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.

Светильники серии EWE-LED разборные и  ремонтно пригодные (съемная светодиодная матрица и драйвер). Расчетный срок службы светильников не менее 10 лет.

Взрывозащищенные светильники (прожекторы) EWE-LED обеспечивают низкое потребление электроэнергии и лучшую ветоотдачу по сравнению с обычными светильниками. Например, при использовании газоразрядных ламп потери электроэнергии на балластном устройстве составляют до 30%.

Взрывозащищенныне светодиодные прожекторы EWE-LED являются оптимальной заменой традиционных крупногабаритных прожекторов RLEE на основе ламп высокого давления и металлогалогеновых ламп.

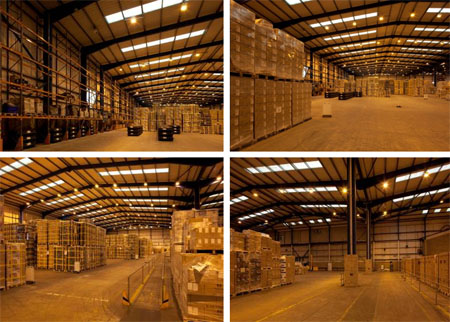

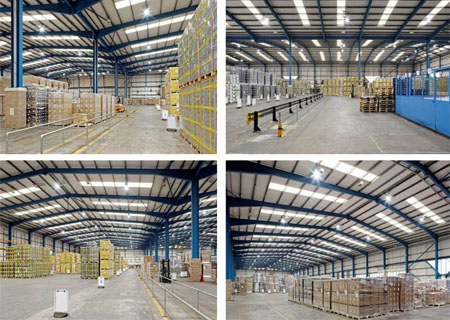

Газоразрядные светильники	Светодиодные светильники КОРТЕМ

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Экономическая эффективность различных источников света

Тип светильника	Стоимость кВт	Расчетные часы	Номиальнпя потребляемая мощность светильника	Реальная потребляемая мощность светильника	Затраты на электроэнергию для питания одного светильника
ДРЛ 250Вт	4 руб.	100 000 ч.	0,25 кВт	0,325 кВт	130 000 руб.
МГЛ (ДРИ) 175Вт	4 руб.	100 000 ч.	0,175 кВт	0,2275 кВт	90 100 руб.
EWL-LED-80	4 руб.	100 000 ч.	0,055 кВт	0,055 кВт	20 200 руб.



Таблица замены основных типов ламп

Светильники EWE-LED		МГЛ (ДРИ)	ДРЛ	Лампа смешанного типа
EWE-LED-70	40 Вт	250 Вт	400 Вт	500 Вт
EWE-LED-80	55 Вт	400 Вт	1,5 х 400 Вт	1,5 х 500 Вт
EWE-LED-100	188 Вт	1000 Вт	>1000 Вт	2 х 1000 Вт

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 22782.3-77, ГОСТ 30852.8-2002, ГОСТ IEC 61241-1-1-2011,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex d e IIC T5 Gb Ex tb IIIC T100°C Db
Защита:	IP66
Установка:	Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
Сертификаты соответствия и разрешения:	TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-30…+60   (-60/-40...+60 на сертификации)
Номинальное напряжение, В:	~220 (50/60 Гц) 24 (по требованию)
Угол светового потока:	90° (по требованию: 10°, 20°, 40°)
Цветовая температура:	5700К (по требованию от 3500К до 7500К)
Отношение энергетической яркости на коэффициент относительного спектрального распределения плотности энергетической яркости (Color Quality System (CQS)):	75%
Коэффициент мощности:	более 0,9
Электрическая схема:	Прямое подключение к клеммам L, N, PЕ сечением 4 мм2
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло.
Класс защиты от поражения электрическим током:	I
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3



АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
Напряжение пинания 24В	/24DC

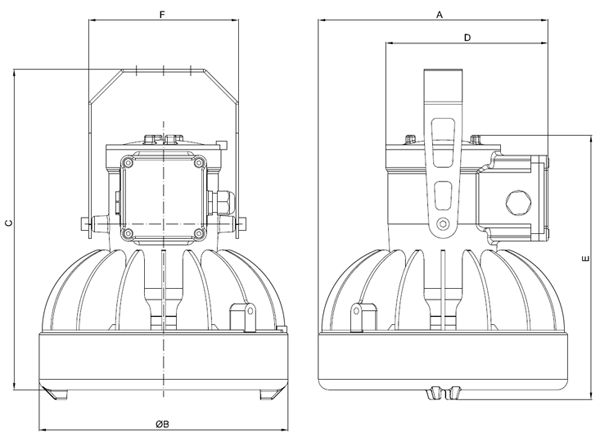

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

МОДЕЛЬ	ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ	МОЩНОСТЬ, ВТ	РАЗМЕР, ММ						МАССА, КГ
			A	ØB	C	D	E	F
EWE-LED-70	4400	40	218	215	342	173	273	157	6,5
EWE-LED-80	6050	55	240	260	336	170	277	157	8,6
EWE-LED-100	17000	188	332	385	463	225	387	207	18,4

EWE-LED-70

EWE-LED-80

EWE-LED-100

Формирование маркировки для заказа:



ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

Диаграмма освещенности EWE-LED-80 10м х 10м х 6м

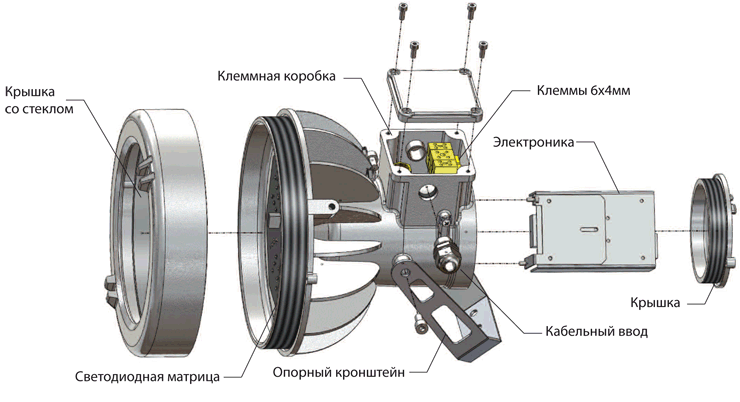

ОПИСАНИЕ ДЕТАЛЕЙ СВЕТИЛЬНИКА



Аксессуары и запасные детали

ИЛЛЮСТРАЦИИ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Рым-болт		Оцинкованная сталь	GOF-8
	"U" скоба крепления на столб		Оцинкованная сталь	UBD5G
	Опорный кронштейн	EWE-LED-70	Оцинкованная сталь	G-647
		EWE-LED-80
	Опорный кронштейн	EWE-LED-100	Оцинкованная сталь	G-714
	Светодиодная матрица	EWE-LED-70	40 Вт	G-659
		EWE-LED-80	55 Вт	G-667
		EWE-LED-100	188 Вт	G-688
	Питающая электроника	EWE-LED-70	~220 - 240В (50/60 Гц)	RV-40LED
		EWE-LED-80	~110-240В 120-370В	TXH120-124
		EWE-LED-80/24	24В	RT-70LED
		EWE-LED-100	~110-240В (50/60 Гц) 120-370В	TXH240-124
		EWE-LED-.24	24В	RT-240LED
	Крышка светильника со стеклом	EWE-LED-70	Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло	G80-0556
		EWE-LED-80
		EWE-LED-100
	Кабельный ввод	Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)

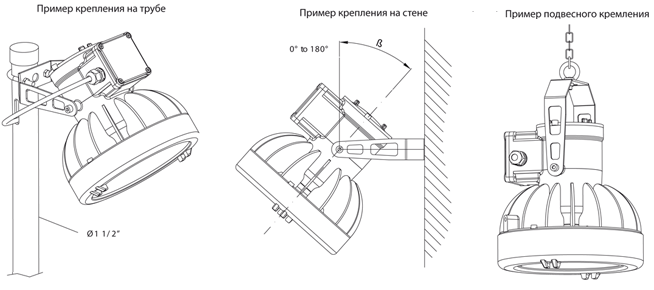

ПРИМЕР МОНТАЖА СВЕТИЛЬНИКА

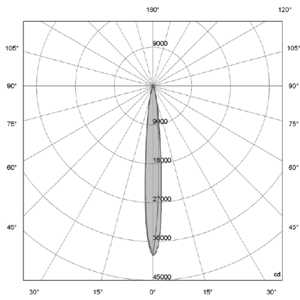

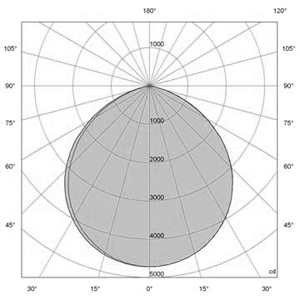

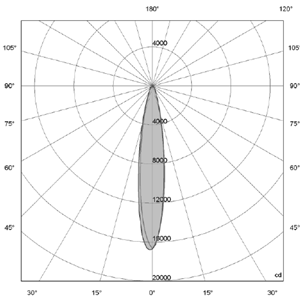

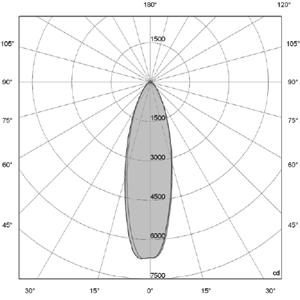

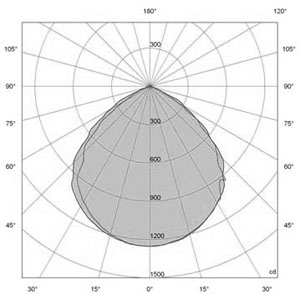

ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ

EWE-LED-70/90 Угол светового потока: 90°	EWE-LED-80/90 Угол светового потока: 90°	EWE-LED-100/90 Угол светового потока: 90°
EWE-LED-80/10 Угол светового потока: 10°	EWE-LED-80/20 Угол светового потока: 20°	EWE-LED-80/40 Угол светового потока: 40°
