ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

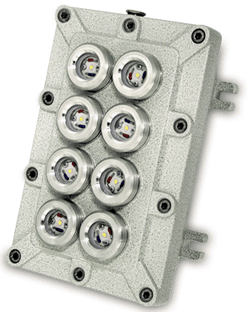

Взрывозащищенный плоский светильник на светодиодах CCFE-01-LEDM предназначен для освещения мест в обычном и аварийном освещении. Устанавливается в местах, где не хватает места для установки осветительной арматуры стандартных габаритов (например контейнерные установки). Используется во взрывоопасных зонах. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.
Практические испытания позволили подтвердить, что стандартная лампа с обычным ПРА и ДРЛ 125 по визуальной чувствительности сопоставима со светодиодным светильником CCFE-01-LEDM. Этого удалось достигнуть благодаря применению знаний особенностей физиологии человеческого зрения и новейших технологий создания белых светодиодных чипов нового поколения. Использована технология сужения спектрального излучения. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| Светильники CCFE-01-LEDM выпускаются на основе солнечно белых сверхъярких светодиодов NICHIA (Япония) |  |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 14254-96 (МЭК 529-89),
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IEC 61241-1-1-2011,
ГОСТ IEC 60079-1-2011,ГОСТ Р МЭК 60079-0-0211, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03,
ГОСТ Р МЭК 60598-1-2003, ГОСТ Р МЭК 598-2-1-97, ГОСТ Р 51318.15-99, ГОСТ Р 51514-99, ГОСТ Р 51317.3.2-2006,
ГОСТ Р 51317.3.3-2008, ГОСТ 23198-94, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
 | Библиотека IES файлов осветительных устройств ООО «КОРТЕМ-ГОРЭЛТЕХ» |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB+H2 T5...T4 Gb 1Ex d IIB T4 Gb (для исполнения /TERMO)  РВ Ex d I Mb Ex tb IIIC T100°C...T135°C Db |
| Защита: | IP66/67/68 |
| Установка: | Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+55 -40...+125 (для исполнения /TERMO (в диапазоне то +90°С до +125°С устройство обеспечивает непрерывный рабочий режим в течении 15 минут, после чего переходит в импульсный режим)) |
Номинальное напряжение, В: |  12...24, ~220 127-370 (для Токр от -40°С) |
Потребляемый ток, A: | 1,2...2,4 (для  12...24В)0,28 (для ~220В) |
Уст. мощность Py, Вт: | 32 |
Коэффициент пульсации светового потока: | менее 0,1% |
Электрическая схема: | Подключение к трем клеммам, сечением 4 мм2 |
Уплотнение: | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Плафоны - ударопрочный поликарбонат, устойчивый к ультрафиолету |
Крепление корпуса: | 4 внешние монтажные точки |
Крепление крышки: | 10 винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ |
Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Исполнение для высоких температур до +125°C | /TERMO |
Номинальное напряжение:  12...24В | /12DС |
Номинальное напряжение:  127...370В (для Токр от -40°С) | /220DС |
| Настенное крепление c регулируемым углом | /IX |
| Крепление на трубу | /T |
| Потолочное крепление | /X |
| Рым-болты для подвесного крепления | /CG |
| Переносное напольное исполнение с ручкой | /P |
| Окрашивание изнутри для защиты от конденсата | /ORANGE |
| Взрывозащищенный источник бесперебойного питания для аварийного освещения | /БАТ |
| Пониженный визуальный световой поток | |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
МОДЕЛЬ | 3D МОДЕЛЬ | ЭНЕРГЕТИЧЕСКИЙ СВЕТОВОЙ ПОТОК, ЛМ: | УГОЛ СВЕТОВОГО ПОТОКА | УСТ. МОЩНОСТЬ Py, Вт | НАПРЯЖЕНИЕ, В | ПОТРЕБ. ТОК, А |
CCFE-01-LEDM/20/12DC | - | 2800 | 20° | 32 |  12...24 | 1,2...2,4 |
CCFE-01-LEDM/20/220AC | - | 2800 | 20° | 32 | ~220 | 0,28 |
CCFE-01-LEDM/90/12DC | 2800 | 90° | 32 |  12...24 | 1,2...2,4 | |
CCFE-01-LEDM/90/220AC | 2800 | 90° | 32 | ~220 | 0,28 |
Примечание: Расположение и количество кабельных вводов может меняться в зависимости от требований заказчика.
ВАРИАНТЫ ИСПОЛНЕНИЙ:

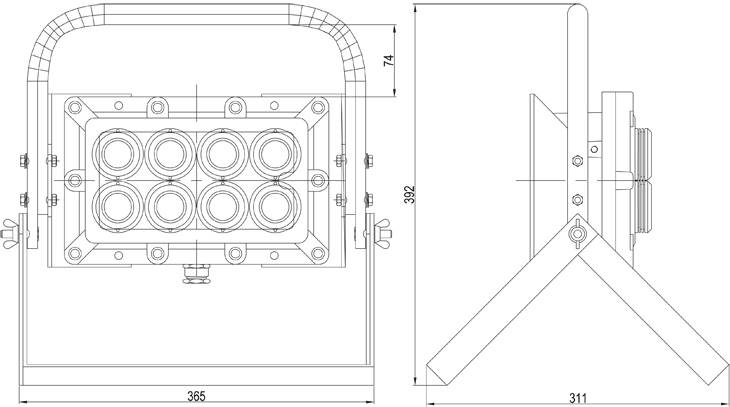

ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ /P
НАСТЕННОЕ КРЕПЛЕНИЕ С РЕГУЛИРУЕМЫМ УГЛОМ /IX

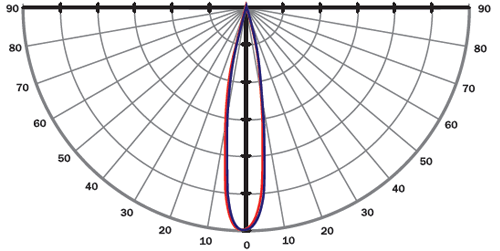

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА CCFE-01-LEDM
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 20°
КД/1000 ЛМ

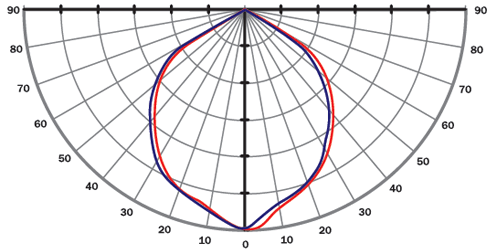

ВИЗУАЛЬНАЯ ФОТОМЕТРИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОЖЕКТОРА CCFE-01-LEDM
С УСЛОВНЫМ УГЛОМ СВЕТОВОГО ПОТОКА 90°
КД/1000 ЛМ
