НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

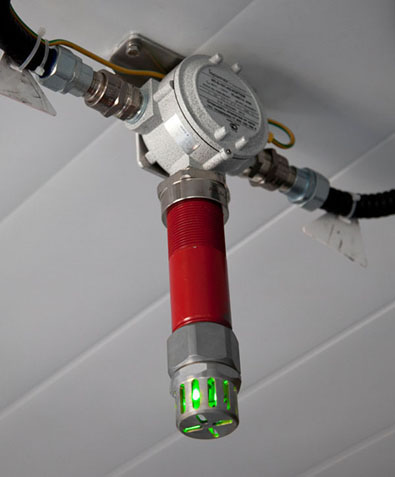

Взрывозащищенный пожарный тепловой извещатель с микроконтроллером ИП-S-101-A3-КОРТЕМ/PLC предназначен для контроля температуры окружающей среды в местах установки различного технологического оборудования (насосных станций магистральных нефтегазопроводов, резервуарных парков, наливных эстакад и т. д.). Взрывозащищенные пожарные тепловые извещатели с микроконтроллером ИП-S-101-A3-КОРТЕМ/PLC реализуют функции максимальных тепловых извещателей, и выдают аварийный сигнал о превышении допустимой температуры окружающей среды.

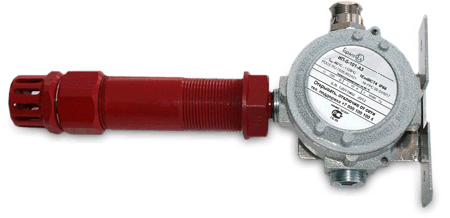

Извещатель пожарный тепловой взрывозащищенный с микроконтроллером ИП-S-101-A3-КОРТЕМ/PLC конструктивно состоит из термочувствительного блока и взрывозащищенной клеммной коробки. Термочувствительный элемент состоит из корпуса из никелированной латуни с резьбовым соединением и реле, находящегося внутри корпуса. Взрывозащищенная коробка имеет три отверстия для кабельных вводов. В качестве клеммной коробки применяется S-коробка, таким образом, клеммная коробка ИП-S-101-A3-КОРТЕМ/PLC может иметь 1-2 отверстия для кабельного ввода. По требованию ИП-S-101-A3-КОРТЕМ/PLC может быть оснащен: кабельным/трубным вводом под бронированный кабель, гофру или трубную проводку, кронштейном для настенного крепления или кронштейном для крепления к потолку, цепочкой для крышки из нержавеющей стали.
Извещатель с микроконтроллером ИП-S-101-A3-КОРТЕМ/PLC оснащен «сухими» NC (нормально замкнутыми) контактами реле. При температуре срабатывания контакты NC реле размыкаются. По требованию возможна реализация другой схемы контактов, оптической светодиодной индикации срабатывания, магнитная схема проверки линий по ключу. Извещатель пожарный тепловой взрывозащищенный с микроконтроллером ИП-S-101-A3-КОРТЕМ/PLC предназначен для работы в зоне 2, зоне 1 и зоне 0 (только с искробезопасным шлейфом и питанием "ia").
Извещатель с микроконтроллером ИП-S-101-A3-КОРТЕМ/PLC обеспечивает автоматический возврат в исходное состояние при уменьшении температуры до температуры срабатывания.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
ПРЕИМУЩЕСТВА
– повышенная механическая прочность к ударам и вибрации
– повышенная коррозионная стойкость, устойчивость к соляному туману, парам сероводорода и соляной кислоты
– различные комбинации кабельных/трубных вводов
– наличие внешнего и внутреннего зажимов заземления
– прижимной винт из нержавеющей стали для фиксации крышки коробки
– различные внешние кронштейны для удобного монтажа и цепочка для крышки из нержавеющей стали
– современный промышленный дизайн
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75; ГОСТ 14254-96 (МЭК 529-89); ГОСТ 30852.0-2002 (МЭК 60079-0: 1998); ГОСТ 30852.1-2002 (МЭК 60079-1: 1998);
ГОСТ 30852.8-2002; ГОСТ 30852.10-2002 (МЭК 60079-11: 1999); ГОСТ 30852.20-2002; ГОСТ IEC 61241-1-1-2011; Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
ГОСТ Р 53325-2009, ТР ТС 012/2011, ПБ 05-618-03, ПБ 03-553-03
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d [ib] IIC T6...T4 Gb 1Ex d e [ib] IIC T6...T4 Ga РВ Еx d [ib] I Mb |
Защита: | IP66/67 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория I по рудничному газу и пыли; Подземные выработки, неопасные по газу (метану) и угольной пыли |
Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 TC RU C-RU.ПБ52.B.00187 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ТУ 4371-013-72453807-2011 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды: | -60°С...+125°С для T4 -60°С…+90°С для T5 -60°С…+75°С для T6 |
| Класс извещателя: | А3 |
| Максимальная нормальная температура среды, °С: | 60 |
| Температуры срабатывания, °С: | мин. +64 макс. +76 |
| Напряжение питания, В | 220 (электроснабжение первой категории) |
| Максимальное напряжение коммутации: | ~250 48 |
| Ток коммутации контактами реле, А: | до 7 |
| Потребляемая мощтость, Вт: | не более 5 |
| Подключение: | Неокисляемые клеммы для провода сечением до 4 мм2 |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Кабельные/трубные вводы: | По спецификации заказчика |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. |
| Уплотнение: | Силиконовая резина (в пазе крышки) |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035, по требованию RAL FIRE |
| Вес, кг: | не более 3 (в зависимости от комплектации) |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Антиконденсатное покрытие | /ORANGE |
| Цепочка для крышки из нержавеющей стали | /ЦЕПОЧКА |
| Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Искробезопасное исполнение Exia | /EXIA |
| Сейсмостойкость 9 по шкале MSK-64 | /MSK-64 9 БАЛЛОВ |
| Климатическое исполнение ОМ1 | /МОРЕ |
| Невзрывозащищенное исполнение (пожаробезопасное) | /CW |
| Потолочный кронштейн | /CEL |
| Настенный кронштейн | /WL |
| Управление встроенным микроконтроллером | /PLC |
| Перепрограммируемая температура срабатывания (только при исполнении /PLC, осуществляется только службой технической поддержки ООО «КОРТЕМ-ГОРЭЛТЕХ») | /USB |
| Двухцветная световая индикация питания и срабатывания | /LEDRG |
| Дополнительное реле контроля работоспособности датчика NC | /ADR |
| Нормально разомкнутые реле датчика | /NO |
| Две независимых реле датчика NC и NO | /NCNO |
| Цепь, дублирующая реле датчиков, для проверки линий, активируемая магнитным ключом | /KEY |
| Кабельные/трубные вводы по требованию | |

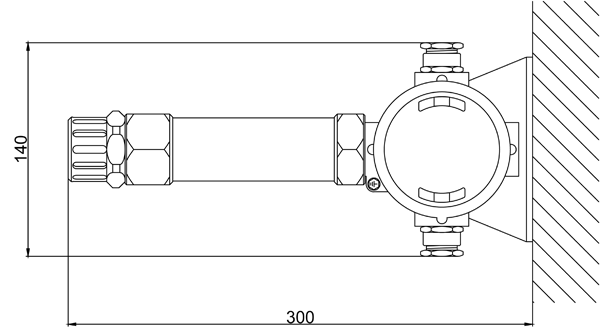

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
