НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Извещатель пожарный CSC ИП 329В «АМЕТИСТ» предназначен для обнаружения пламени, исходящего от очагов возгорания и сопровождающегося ультрафиолетовым излучением в диапазоне длин волн от 220 до 280нм.
Извещатель устанавливается в зданиях и сооружениях различного назначения как с обычной, так и с взрывоопасной средой (производственных цехах, ангарах, складах и пр.). Так же прибор может использоваться для противопожарной защиты наружных установок промышленных, энергетических и других объектов.
Извещатель предназначен для применения в составе автоматизированных систем обнаружения возгораний совместно с пультами приемно-контрольными, приемно-контрольными устройствами, пожаро-охранными и устройствами сигнально-пусковыми отечественного и импортного производства, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30В. Электрическое питание извещателя и передача дискретного выходного сигнала «ПОЖАР» осуществляется по двух- или четырехпроводному шлейфу пожарной сигнализации.
Схема подключения извещателя имеет в своем составе чувствительный элемент, в качестве которого используется современный индикатор ультрафиолетового излучения, позволяющий обеспечить невосприимчивость прибора к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп. Узкая спектральная область чувствительности извещателя не соприкасается с относительными характеристиками солнечного и вольфрамового света. Поэтому, в отличии от аналогичных извещателей пламени, работающих на преобразовании инфракрасной области спектра света, установку ИП-239-5В можно осуществлять в любом месте охраняемого помещения, в том числе напротив окон или в непосредственной близости от осветительных приборов и источников теплового излучения. Возможна установка прибора и вне помещений.
Извещатель имеет большую дальность обнаружения очага пламени до 50 или 80 м (в зависимости от варианта исполнения). В данном случае рассматривается дальность обнаружения нормированного очага пламени ТП-5 или ТП-6. Согласно ГОСТ 50898-96 тестовый очаг пламени ТП-5 имеет площадь 0,1м2 и производит горение легковоспламеняющейся жидкости на основе нефтепродуктов с выделением дыма, тестовый очаг пламени ТП-6 имеет площадь 0,19м2 и производит горение легковоспламеняющейся спиртовой жидкости без выделения дыма. Если площадь очага возгорания больше ТП-5 и ТП-6, то извещатель обнаружит пламя и на большем расстоянии. Помимо пламени, созданного горением нефтепродуктов или спиртов, извещатель регистрирует пламя, созданное при горении угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т.п.
Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа прибора на месте контроля с помощью специального поворотного устройства, применяемого для его ориентации на очаг возможного возникновения возгорания.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ Р МЭК 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ Р 53325-2009, ГОСТ 24754-81, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb Ex tb IIIC T85°C...T100°C Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ССПБ.RU.ОП066.В00986 ГОСТ Р № РОСС RU.ОС03.Н01000 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+40/+55 |
| Дальность обнаружения нормированного очага пламени, м: | 80 |
| Угол обзора извещателя: | 90° |
| Напряжение питания, B: | 12-30 |
| Ток, потребляемый извещателем в дежурном режиме, мкА: | не более 250 |
| Габаритные размеры, мм: | не более Ø106х55 |
| Масса извещателя не более, г: | 250 |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
| Материал стекла: | Ударопрочное боросиликатное стекло |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |

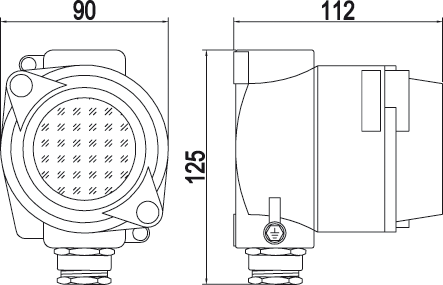

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
