НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные посты звуковой сигнализации серии EMHS-MC и EMHS-SC используются там, где необходимы звуковые сигналы для предупреждения, в зонах с потенциально взрывоопасной атмосферой. Электродинамические взрывозащищенные посты звуковой сигнализации EMHS-MC и EMHS-SC предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах охранно-пожарной сигнализации, системах пожаротушения и других системах сигнализации. Максимальное значение уровня звукового давления (звуковой сигнал промодулирован по амплитуде) при номинальном напряжении электропитания составляет не менее 96 дБ/м для EMHS-MC и 115 дБ/м для EMHS-SC. Диаграмма направленности взрывозащищенных постов звуковой сигнализации - круговая.
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ГОСТ IEC 61241-1-1-2011, ТР ТС 012/2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 24754-81 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d e IIC T6 Gb Ex tb IIIC T85°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -40...+55 |
| Номинальное напряжение, В: |  12/24/48 или ~100/220 |
| Мощность, Вт: | 40 / 60 / 210 / 240 / 290 / 300 |
Резьба на присоединительных отверстиях: | Метрическая ISO965 M25 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 (по требованию RAL FIRE). |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Внешняя защита (для установки вне помещений) | /CFR |

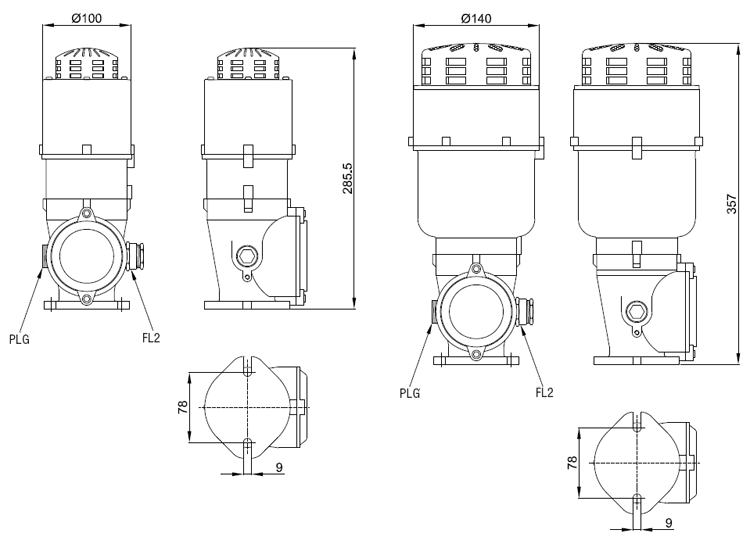

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| EMHS-MC | EMHS-SC |
 | |
| Модель | Напряжение, В | Мощность, Вт | Громкость | Вес, кг | |
| Гц | дБ/м | ||||
| EMHS-MC-012 | ~/ 12 | 40 | 1600 | 96 | 4,15 |
| EMHS-MC-024 | ~/ 24 | 40 | 1600 | 96 | 4,15 |
| EMHS-MC-048 | ~/ 48 | 40 | 1650 | 96 | 4,15 |
| EMHS-MC-110 | ~/ 110 | 60 | 1500 | 96 | 4,15 |
| EMHS-MC-240 | ~/ 240 | 60 | 1700 | 96 | 4,15 |
| EMHS-SC-024 | ~/ 24 | 210 | 900 | 115 | 2,60 |
| EMHS-SC-048 | ~/ 48 | 300 | 1000 | 115 | 2,60 |
| EMHS-SC-110 | ~/ 110 | 240 | 1000 | 115 | 2,60 |
| EMHS-SC-240 | ~/ 240 | 290 | 1050 | 115 | 2,60 |
| Выбор поста звуковой аварийной сигнализации |
Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
