НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Посты звуковой сигнализации используются там, где необходимы звуковые и речевые сигналы для предупреждения, в зонах с потенциально взрывоопасной атмосферой.

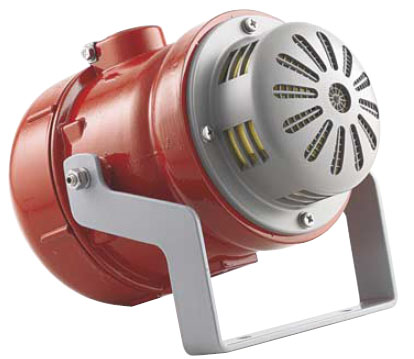

Электродинамический взрывозащищенный пост звуковой сигнализации EMHS предназначен для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах охранно-пожарной сигнализации, системах пожаротушения и других системах сигнализации. Максимальное значение уровня звукового давления (звуковой сигнал промодулирован по амплитуде) при номинальном напряжении электропитания составляет не менее 114 дБ. Диаграмма направленности для поста звуковой сигнализации EMHS - круговая.
Взрывозащищенный пост звуковой сигнализации EMH предназначен для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи 5 видов звуковых сигналов сигнализации) в охранной, пожарной и других системах сигнализации.
Типовые звучания (до 5 типов) можно прослушать: Чередующийся SOLO | Протяжный, резко усиливающийся WAIL | Сигнал спецслужб HELP | Прерывистый с постоянным интервалом INTERMETENTE | Непрерывный с постоянным уровнем NOTA_FISSO.
Выбор звучания производится с помощью внутреннего переключателя.

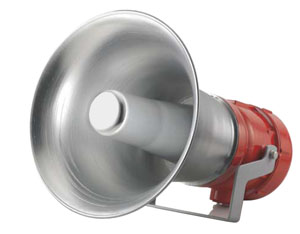

Взрывозащищенный пост голосовой сигнализации EMHT (речевой оповещатель) предназначен для непрерывной круглосуточной работы (трансляция по команде предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности).
Пост голосовой сигнализации EMHT запускается при подаче напряжения питания или внешними сигналами управления. Выбранное речевое сообщение или звуковой сигнал транслируется непрерывно до отключения питания поста или до снятия сигнала управления. Выбор речевого сообщения для трансляции производится переключателями на плате при монтаже речевого блока согласования /GUB-EMHT или внешними сигналами управления. Регулировка громкости производится при монтаже речевого блока. Запись речевых сообщений производится на предприятии-изготовителе по заказу потребителя. Речевому сообщению может предшествовать 1 из 5 тональных сигналов.
Речевого блока согласования /GUB-EMHT позволяет хранить до 16 сообщений общей длительностью 250 секунд. Блока согласования /GUB-EMHT соединяется кабелем до 30 метров с постом EMHT, что позволяет его разместить в более удобном месте для настройки и обслуживания. Подключение к блоку согласования /GUB-EMHT к компьютеру позволяет потребителю:
-транслировать записанные в цифровую энергонезависимую память поста голосовой сигнализации сообщения с паузами между сообщениями или служебными сигналами;
-записать с микрофона в память компьютера новые речевые сообщения и переписать их в цифровую память с присвоением номера;
-транслировать речевые сообщения с микрофона или из памяти компьютера без записи в память поста.
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, ТР ТС 012/2011; ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Защита: | IP65/66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -40...+40/+55 -60...+40/+55 (для EMHS) |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 3/4" |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 (по требованию RAL FIRE). |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
|  | ||||||||||
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

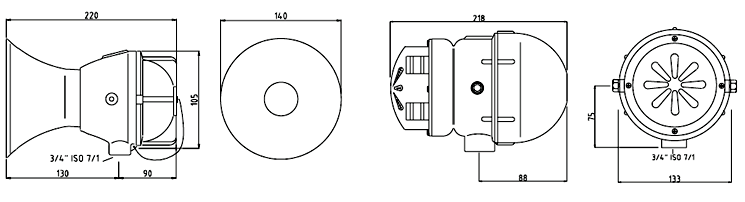

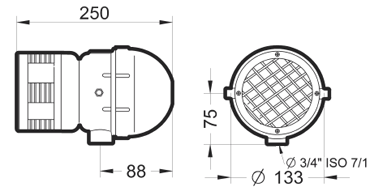

 | |
EMH-12MD | EMHS60/109 |
 |  |
EMH-20MD | EMHS60/114DB |
ТИП | КОЛИЧЕСТВО ЗВУКОВ | НАПРЯЖЕНИЕ, В | ТОК, А | ЧАСТОТА, Гц | ГРОМКОСТЬ, Дб | МАССА, КГ. |
| EMH-12MD/110VCA | 5 | ~110 | 0,05 | 440-1600 | 106 | 1.5 |
| EMH-12MD/230VCA | 5 | ~220 | 0,03 | 440-1600 | 106 | 1.5 |
| EMH-12MD/12/5T | 5 |  12-24 | 0,87 | 440-1600 | 102 | 1.5 |
| EMH-12MD/48/5T | 5 |  48 | 0,70 | 440-1600 | 102 | 1.5 |
| EMH-20MD/110VCA | 5 | ~110 | 0,04 | 440-900 | 110 | 3.7 |
| EMH-20MD/230VCA | 5 | ~220 | 0,03 | 440-900 | 110 | 3.7 |
| EMH-20MD/12/5T | 5 |  12-24 | 0,55 | 440-900 | 106-109 | 3.7 |
| EMHS60/109DB12V | 1 |  12 | 15 | 1150 | 109 | 2.3 |
| EMHS60/109DB24V | 1 |  24 | 8,5 | 1250 | 109 | 2.3 |
| EMHS0/109DB115V | 1 | ~115 | 2 | 1300 | 109 | 2.3 |
| EMHS60/109DB230V | 1 | ~220 | 1 | 1310 | 109 | 2.3 |
| EMHS60/114DB12V | 1 |  12 | 12 | 650 | 114 | 2.5 |
| EMHS60/114DB24V | 1 |  24 | 6,3 | 650 | 114 | 2.5 |
| EMHS60/114DB115V | 1 | ~115 | 2 | 650 | 114 | 2.5 |
| EMHS60/114DB230V | 1 | ~220 | 1 | 650 | 114 | 2.5 |
EMHT
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Мощность: | 108дБ (15Вт/1м)/ 98дБ (1Вт/1м) |
| Максимальный мощность, Вт: | 25 |
| Напряжение питания, В |  12/24 или ~220 |
| Эффективный частотный диапазон, Гц: | 400-7000 |
| Вес, кг: | 4 |
| Габаритные размеры, мм: | 180x260 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Скоба крепления по техзаданию заказчика | /FRAME |
| Блок согласования | /GUB-EMHT |
| Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Кабельные/трубные вводы по требованию | |
ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: EMH-20MD/230VCA-FETM2-ТУ 3400-005-72453807-07
| Выбор поста звуковой аварийной сигнализации |
Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
Звуковой сигнал может состоять из чистых или сложных тонов (EMH - 5 сигналов), шумового или проговариваемого сообщения (Записываются в блок согласования GUB-EMHT). Звуковой сигнал должен быть слышимы и легко распознаваемы операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от сигнала аварийной, согласно ИСО 8201 часть 7.
Звуковые сигналы различных видов должны быть однозначно различимы друг от друга.
Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.
Общие правила для обозначения звуковых сигналов при кодировании информации:
- Протяжный, резко усиливающийся звук несет смысловое значение опасность (безопасности людей или оборудования), критическое (состояние процесса), неисправность (состояние оборудования).
- Прерывистый с постоянным интервалом звук несет смысловое значение внимание (безопасности людей или оборудования), переходное (состояние процесса), переходное (состояние оборудования).
- Непрерывный с постоянным уровнем звук несет смысловое значение безопасность (безопасности людей или оборудования), нормальное (состояние процесса), нормальное (состояние оборудования).
- Чередующиеся звуки несут смысловое значение специальное, согласно технологической документацией.
- Другие звуки не имеют специального значения, и не могут быть легко распознаваемы операторами, нежелательны.
Для предотвращения звуковой перегрузки операторов необходимо ограничиться минимумом звуков различных видов в данном применении.
Непрерывный звуковой сигнал должен применяться только в некоторых, строго ограниченных случаях (например: при смене опасного или переходного состояния на безопасное состояние).
Звуковые сигналы не должны применяться при безопасном состоянии (тишина).
