НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные посты звуковой сигнализации серии ЩОРВЕ..-Q относятся к средствам оповещения специального назначения, предназначены для использования во взрывоопасных зонах в охранно-пожарной и других системах сигнализаций. Взрывозащищенные посты звуковой сигнализации ЩОРВЕ..-Q предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) во взрывоопасных зонах промышленных предприятий и строительных объектов с присутствием в атмосфере горючих газов.
В постах ЩОРВЕ-Q, ШОРВЕ-КП-Q, ЩОРВЕ-С-Q в качестве источника звукового сигнала применяется взрывозащищенная пьезосирена M-Q-122E-12. Максимальный уровень звукового давления сирены, 108 дБ. В исполнении на 220В пьезосирена дополнительно комплектуется блоком питания, устанавливаемом внутри корпуса поста.
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002,
ГОСТ 30852.17-2002 (МЭК 60079-18:1992), ГОСТ 30852.20-2002, ГОСТ 24754-81, ТР ТС 012/2011, ПБ 05-618-03, ПБ 03-553-03, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d e mb IIC T6...T5 Gb |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+60 |
Номинальное напряжение: |  12В, ~220B |
| Потребляемый ток, мА: | 150 |
| Максимальный уровень звукового давления, дБ: | 108 |
Размещение кабельных вводов: | По спецификации заказчика. Для данных типов постов не используются кабельные вводы с конической резьбой |
Материал корпуса: | Полиэстер, армированный стекловолокном, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению (ЩОРВЕ-КП) Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию)(ЩОРВЕ) Нержавеющая сталь марки AISI 304 (марки 08Х18Н10 по ГОСТ), уcтойчивая к высоким температурам и коррозии (ЩОРВЕ-С) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Напряжение питания ~220В | /220AC |
| Тип | Код заказа | Напряжение питания, В | Звуковое давление, дБ | Внешний вид |
| M-Q-122E-12 | Q12 |  12 | 108 |  |
| M-Q-122E-12/220AC | Q220 | ~220 | 108 |
ТИПОВЫЕ ПОСТЫ ЗВУКОВОЙ СИГНАЛИЗАЦИИ
ЩОРВЕ141410-Q...
ЩОРВЕ-КП141210М2-Q...
ЩОРВЕ-С151512М2-Q...
| Маркировка для заказа | Материал корпуса поста | Напряжение питания, В |
| ЩОРВЕ141410-Q12-FEC1IB(D)-ТУ 3400-005-72453807-07 | Алюминиево-кремниевый сплав |  12 |
| ЩОРВЕ141410-Q220-FEC1IB(D)-ТУ 3400-005-72453807-07 | Алюминиево-кремниевый сплав | ~220 |
| ЩОРВЕ-КП141210М2-Q12-FEC1IB(D)-ТУ 3400-005-72453807-07 | Полиэстер |  12 |
| ЩОРВЕ-КП141210М2-Q220-FEC1IB(D)-ТУ 3400-005-72453807-07 | Полиэстер | ~220 |
| ЩОРВЕ-С151512М2-Q12-FEC1IB(D)-ТУ 3400-005-72453807-07 | Нержавеющая сталь |  12 |
| ЩОРВЕ-С151512М2-Q220-FEC1IB(D)-ТУ 3400-005-72453807-07 | Нержавеющая сталь | ~220 |
ПРИМЕРЫ ИСПОЛНЕНИЯ ПОСТОВ С ПЬЕЗОСИРЕНОЙ M-Q-122E-12
| ЩОРВЕ-КП221512-XB1-B11N-B11R-Q220-FEC1IB(D)-ТУ 3400-005-72453807-07 | |
 | |
Взрывозащищенный пост выполнен на базе корпуса КСРВ-КП221512М2 из армированного полиэстера, в котором установлены элементы управления серии XB-1: Кнопка без фиксации черного цвета «B11N», контакты 1НО+1НЗ; кнопка без фиксации красного цвета «B11R», контакты 1НО+1НЗ; взрывозащищенная пьезосирена M-Q-122E-12 с блоком питания 220В. На стороне «D» установлен один кабельный ввод FEC1IB | |
| | |

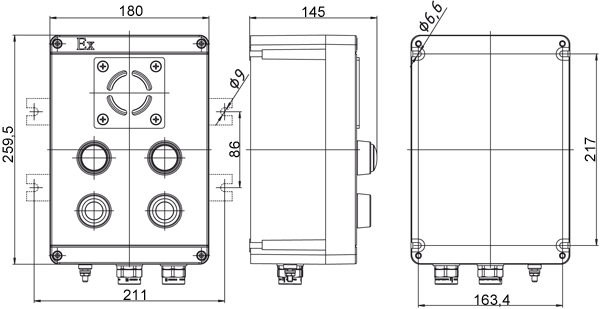

| ЩОРВЕ-КП261812М2-ХВ1-L220R-L220V-B11N-B11R-Q220-2FEC1IB(D)-ТУ 3400-005-72453807-07 | |
 | |
| Взрывозащищенный пост выполнен на базе корпуса КСРВ-КП221512М2 из армированного полиэстера, в котором установлены элементы управления серии XB-1: Лампа красного цвета "L220R", ~220-380В; лампа зеленого цвета "L220V", ~220-380В; кнопка без фиксации черного цвета «B11N», контакты 1НО+1НЗ; кнопка без фиксации красного цвета «B11R», контакты 1НО+1НЗ; взрывозащищенная пьезосирена M-Q-122E-12 с блоком питания 220В. На стороне «D» установлено два кабельных ввода FEC1IB. | |
| ЩОРВЕ301410-XB1-B20V-MR11R-Q220-FEC1IB(D)-ТУ 3400-005-72453807-07 | |
 | |
| Взрывозащищенный пост выполнен на базе корпуса ЩОРВЕ301410 из алюминиево-кремниевого сплава, в котором установлены элементы управления серии XB-1: конпка без фиксации зеленого цвета "B20V", контакты 2НО; кнопка "Грибок" с фиксацией, отпирание вращением "MR11R", контакты 1НО+1НЗ; взрывозащищенная пьезосирена M-Q-122E-12 с блоком питания 220В. На стороне «D» установлен один кабельный ввод FEC1IB | |
| ЩОРВЕ-С231815М2-XB1-2B20N-MR20R-Q12-FEC3IB(D)-ТУ 3400-005-72453807-07 | |
 | |
| Взрывозащищенный пост выполнен на базе корпуса ЩОРВЕ-С231815М2 из нержавеющей стали марки AISI 304, в котором установлены элементы управления серии XB-1: две конпки без фиксации черного цвета "B20N", контакты 2НО; кнопка "Грибок" с фиксацией, отпирание вращением "MR20R", контакты 2НО; взрывозащищенная пьезосирена M-Q-122E-12 с напряжением питания 12В. На стороне «D» установлен один кабельный ввод FEC1IB |
