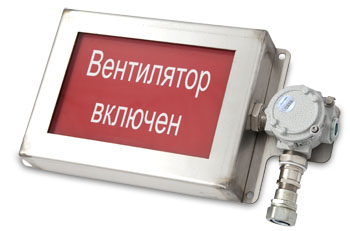

 | НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Взрывозащищенные световые табло SA-INDICATOR/SS из нержавеющей стали применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей. Взрывозащищенные табло SA-INDICATOR/SS могут использоваться в качестве информационных указателей, для выдачи сигналов светового оповещения внутри помещений и на открытых промышленных площадках во взрывоопасных зонах, в присутствии взрывоопасных и воспламеняемых газов с целью регулирования поведения человека как в штатном режиме, так и при возникновении чрезвычайных ситуаций. Возможно использование световых табло Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных зонах, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран СНГ. |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:98), ГОСТ 22782.3-77, ГОСТ 24754-81,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex s IIB T5 Gb |
Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, зоны 1, 2; Подземные выработки, неопасные по газу (метану) и угольной пыли |
Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||||
Температура окружающей среды, °С: | -60...+60 -20...+60 (для рудничного нормального исполнения) | |||
| Напряжение питания, В: |  12/24; ~220 (50/60Гц) (другое напряжение питания по согласованию) | |||
| Материал: | Нержавеющая сталь марки AISI 304 (по требованию AISI 316) | |||
| Класс защиты от поражения электрическим током: | I | |||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | |||
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | |||
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Обогрев | /HEAT |
| Защитный козырек | /К |
| Источник аварийного питания | /БАТ |
| Рама по схеме заказчика | /РАМА |

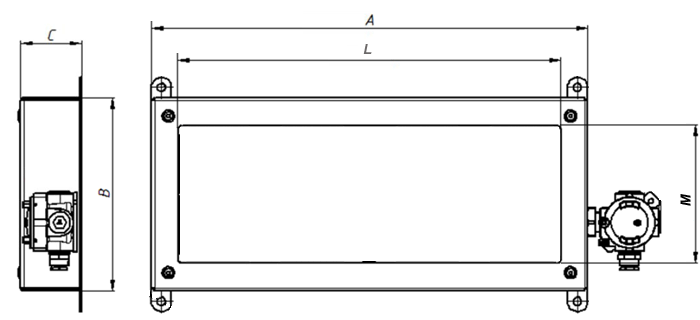

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

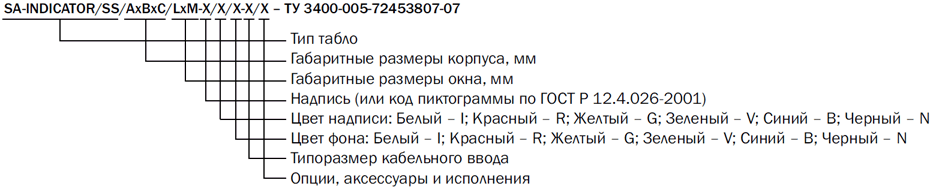

ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: SA-INDICATOR/SS/600X300X150/500X200/ЭВАКУАЦИОННЫЙ ВЫХОД/I/V-FEC1I-ТУ 3400-006-72453807-07
КРАСНЫЕ БУКВЫ, ЧЕРНЫЙ ФОН | БЕЛЫЕ БУКВЫ, КРАСНЫЙ ФОН | БЕЛЫЕ БУКВЫ (СИМВОЛЫ), ЗЕЛЕНЫЙ ФОН |
| ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | АВТОМАТИКА ОТКЛЮЧЕНА ЭВАКУАЦИОННЫЙ ВЫХОД ВЫХОД ВЫХОД EXIT ВЫХОД НАЛЕВО ВЫХОД НАПРАВО Символьное обозначение входа, выхода |
