НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

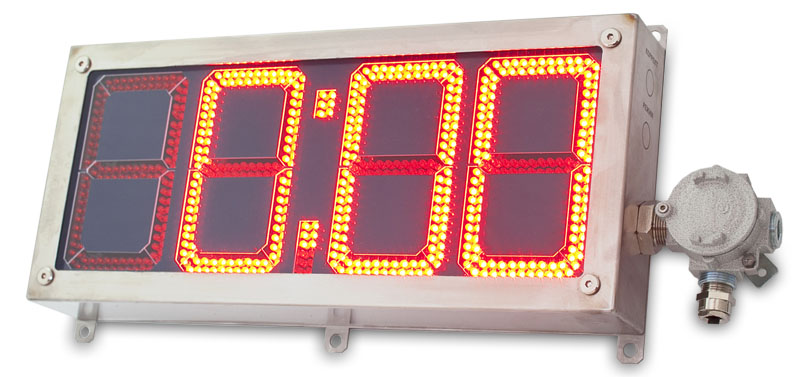

Светодиодное табло (часы) взрывозащищённое позволяет осуществлять индикацию времени и даты в местах, где возможно присутствие взрывоопасных сред. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и во взрывоопасных зонах других производств.
Преимуществом взрывозащищенного табло SA-INDICATOR/CLOCK является высокая читаемость отображаемой информации, благодаря использованию светодиодов высокой яркости, высокая надёжность электронных компонентов и энергонезависимая память. Цвета индикации: красный, жёлтый, зелёный. Корпус взрывозащищенного табло SA-INDICATOR/CLOCK из нержавеющей стали AISI-304 гарантирует надежность и долговечность эксплуатации табло даже в самых неблагоприятных условиях эксплуатации. Взрывозащищенная вводная коробка типа S или CCA (по желанию заказчика) выполнена из алюминиево-кремниевого сплава.
Взрывозащищенного табло SA-INDICATOR/CLOCK имеет контроллер со встроенными часами реального времени, литиевым элементом питания для обеспечения хода часов при отсутствии внешнего питания.
Взрывозащищенное светодиодное табло (часы) SA-INDICATOR/CLOCK является цифровыми часами сегментного типа и имеют семь элементов отображения для индикации каждого символа. Табло предназначено только для отображения цифр.
Для настройки взрывозащищенных цифровых часов SAINDICATOR/CLOCK на боковой стенке корпуса размещены искробезопасные кнопки. Контакты кнопок продублированы в вводной коробке SX-24.1V, что позволяет производить настройку часов удалённо.Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных зонах, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:98),
ГОСТ 22782.3-77, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011, ГОСТ 12.2.007.0-75. ССБТ, ПБ 05-618-03, ПБ 03-553-03
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex [ib] s IIB T5 Gb |
Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, зоны 1, 2; Подземные выработки, неопасные по газу (метану) и угольной пыли |
Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||||
Температура окружающей среды, °С: | -40...+50 -20...+60 (для рудничного нормального исполнения) | |||
| Напряжение питания, В: | ~ 220 (50/60Гц) | |||
| Максимальный потребляемый ток, А: | 0, 45 (при напряжении ~220В (50/60 Гц)) | |||
| Максимальная потребляемая мощность, Вт: | 100 (при напряжении ~220В (50/60 Гц)) | |||
| Высота символа, мм: | 100 / 160 / 230 / 300 | |||
| Масса, кг: | 15 | |||
| Материал: | Нержавеющая сталь марки AISI 304 (по требованию AISI 316) | |||
| Класс защиты от поражения электрическим током: | I | |||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | |||
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | |||
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Обогрев | /HEAT |
| Защитный козырек | /К |
| Рама по схеме заказчика | /РАМА |

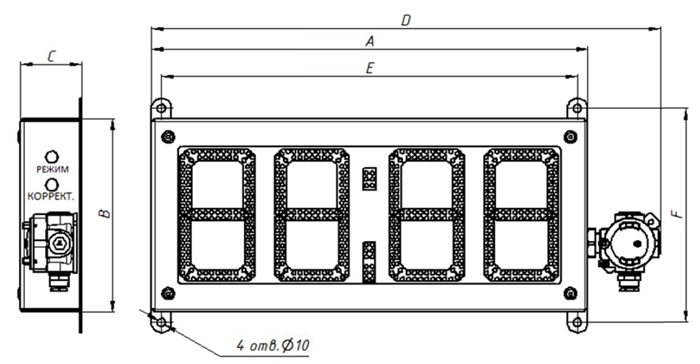

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| МОДЕЛЬ | РАЗМЕР, ММ | |||||
| A | B | C | D | E | F | |
| SA-INDICATOR/CLOCK/100R/SX | 350 | 135 | 75 | 437 | 325 | 160 |
| SA-INDICATOR/CLOCK/160R/SX | 540 | 240 | 75 | 627 | 515 | 265 |
| SA-INDICATOR/CLOCK/230R/SX | 710 | 320 | 75 | 797 | 685 | 345 |
| SA-INDICATOR/CLOCK/300R/SX | 960 | 360 | 75 | 1047 | 935 | 385 |

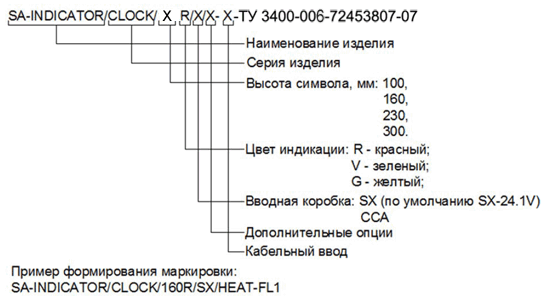

ФОРМИРОВАНИЕ МАРКИРОВКИ

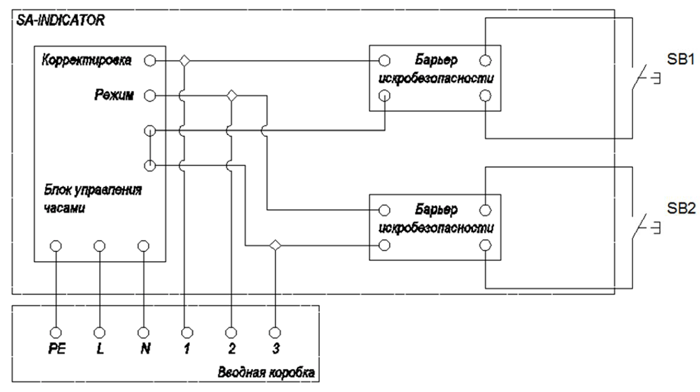

Упрощенная электрическая схема SA-INDICATOR/CLOCK
