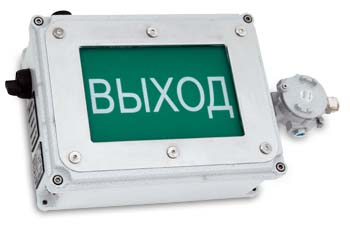

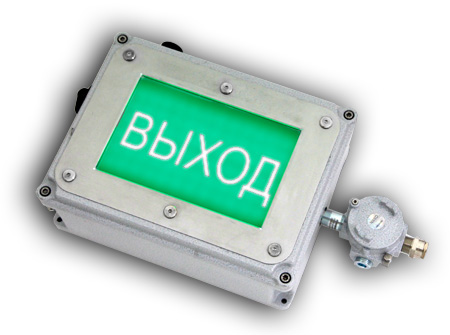

 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенное светодиодное табло SA-INDICATOR/БАТ применяется в качестве информационного указателя, для выдачи сигналов светового оповещения внутри помещений и на открытых промышленных площадках во взрывоопасных зонах, в присутствии взрывоопасных и воспламеняемых газов и пыли, с целью регулирования поведения человека как в штатном режиме, так и при возникновении чрезвычайных ситуаций, применяются в системах оповещения пожарных сигнализаций и системах автоматического пожаротушения. Благодаря светодиодным технологиям и сниженному энергопотреблению табло SA-INDICATOR/БАТ работает более 120 минут на внутреннем аварийном источнике питания. Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных зонах, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран СНГ. |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75; ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 22782.3-77, ТР ТС 012/2011, ГОСТ 24754-81
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex s II T5 Gb X |
Защита: | IP67 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок |
Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ТС RU C-RU.МЛ02.В.00397 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -40…+60 -20...+60 (для рудничного нормального исполнения) |
| Напряжение питания, В: |  24~220 (50/60Гц) |
| Потребляемый ток, А: | 1 |
| Емкость аккумуляторной батареи, а/ч: | 2,2 (непрервыная работа табло в аварийном режиме более 120 минут) |
Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13" , устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
| Источник аварийного питания | /БАТ |
Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Невзрывозащищенное исполнение (пожаробезопасное) | /CW |
Табличка с надписью или пиктограммой стандартная | |

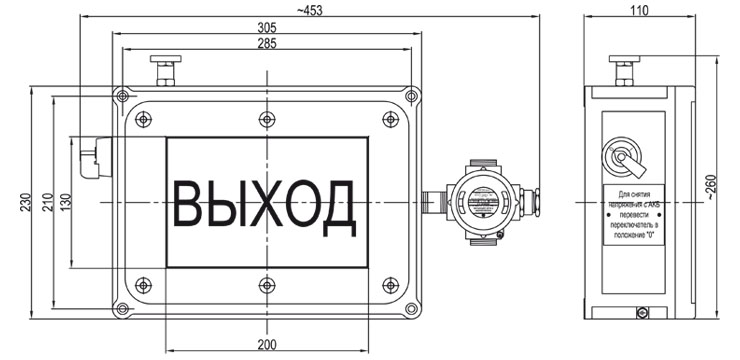

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ SA-INDICATOR/БАТ
(на базе корпуса SA302310)
ТИП КОРПУСА | РАЗМЕРЫ, ММ | ||
A | B | C | |
SA301410 | 305 | 147 | 110 |
SA302310 | 305 | 230 | 110 |
SA302318 | 305 | 230 | 190 |
SA473018 | 470 | 305 | 195 |
SA623018 | 620 | 305 | 195 |
SAG606018 | 600 | 600 | 195 |
* размер окна по согласованию с заказчиком
КРАСНЫЕ БУКВЫ, ЧЕРНЫЙ ФОН | БЕЛЫЕ БУКВЫ, КРАСНЫЙ ФОН | БЕЛЫЕ БУКВЫ (СИМВОЛЫ), ЗЕЛЕНЫЙ ФОН |
| ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | АВТОМАТИКА ОТКЛЮЧЕНА ЭВАКУАЦИОННЫЙ ВЫХОД ВЫХОД ВЫХОД EXIT ВЫХОД НАЛЕВО ВЫХОД НАПРАВО Символьное обозначение входа, выхода |
