ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

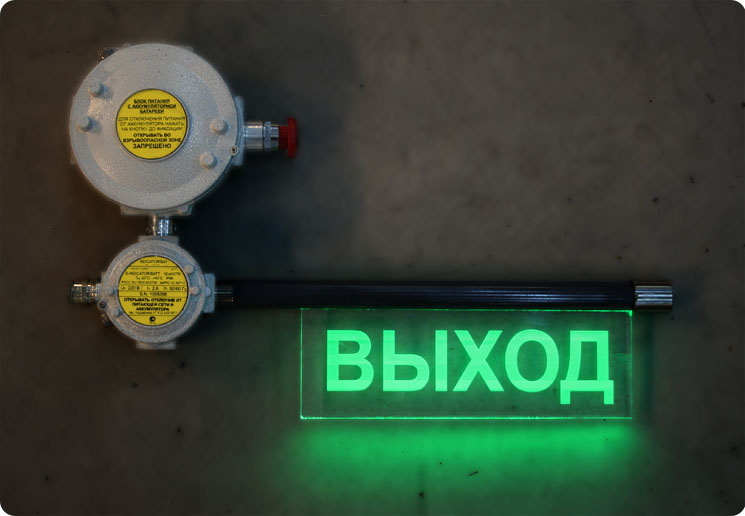

Взрывозащищенное светодиодное табло S-INDICATOR применяется в качестве информационного указателя, для выдачи сигналов светового оповещения внутри помещений во взрывоопасных зонах с целью регулирования поведения человека как в штатном режиме, так и при возникновении чрезвычайных ситуаций, применяются в системах оповещения пожарных сигнализаций и системах автоматического пожаротушения. Благодаря светодиодным технологиям и сниженному энергопотреблению табло S-INDICATOR может работать продолжительное время на внутреннем аварийном источнике питания, устанавливаемом по требованию заказчика.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999)
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 24754-81, ТР ТС 012/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb 0Ex ia IIC T6...T5 Ga (только для исполнения 12В, без опции /БАТ) Ex ia IIIC T85°С...T100°С Da Ex tb IIIC T85°С ...T100°С Db |
Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок |
Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60…+40/+60 -20...+40/+55 (при наличии опции /BATT) -40...+60 (при наличии опции /BATT/HEAT, исполнение с электрообогревом) |
| Напряжение питания, В: |  12, 24;~220 (50/60Гц) |
| Потребляемый ток: | 130мА (для  12В)14мА (для ~220В) |
Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13" , устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный, поликарбонатное табло, штанга из оцинкованной стали, поликарбонатное табло, штанга из оцинкованной стали |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
Напряжение питания  12В | /12DC |
Напряжение питания  24В | /24DC |
| Цвет подсветки | /КРАСНЫЙ /ЖЕЛТЫЙ /ЗЕЛЕНЫЙ |
| Аккумуляторная батарея | /BATT |
| Электрообогрев | /НЕАТ |
Полимерно-эпоксидное окрашивание RAL 7035 | /RAL |
Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
Искробезопасное исполнение | /Exia |
Невзрывозащищенное исполнение (пожаробезопасное) | /CW |
| Табличка с надписью или пиктограммой, стандартная или произвольная на русском, английском, казахском, украинском, белорусском языках по выбору заказчика | /ВЫХОД |
| /ВЫХОД НАЛЕВО | |
| /ВЫХОД НАПРАВО | |
| /ГАЗ НЕ ВХОДИТЬ | |
| /ГАЗ УХОДИ! | |
| /АЭРОЗОЛЬ НЕ ВХОДИТЬ | |
| /АЭРОЗОЛЬ УХОДИ! | |
| /ПЕНА НЕ ВХОДИТЬ | |
| /ПЕНА УХОДИ! | |
| /ПОЖАР | |
| /ПОРОШОК НЕ ВХОДИТЬ | |
| /ПОРОШОК УХОДИ! | |
| /БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | |
| /надпись по требованию заказчика | |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

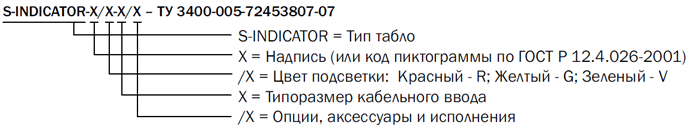

ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример: S-INDICATOR-ВЫХОД/G-FEC1I/BATT-ТУ 3400-005-72453807-07
