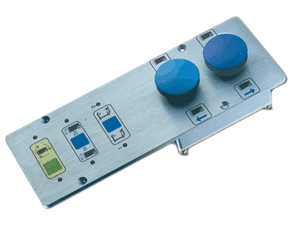

M-C-PANEL панели выпускаются для самой широкой области применения. Они отличаются, прежде всего, высоким уровнем механической прочности и возможность работы в агрессивных условиях эксплуатации.
Конструкция пьезопанели
На листе металла химическим способом или гравировкой наносится рисунок клавиатуры и мнемосхемы технологического процесса. С обратной стороны металла расположены пьезоэлементы и электронные ключи, залитые специальным компаундом CRV. Принцип работы основан на пьезоэффекте. При давлении на пьезоэлемент происходит его деформация и на его обкладках (электродах) возникает напряжение достаточное для надежного управления бесконтактными транзисторными ключами.
Область применения - взрывоопасные зоны помещений и наружных установок, шахты и рудники, опасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.8-2002, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
ПБ 05-618-03, ПБ 03-553-03, ГОСТ 14254-96 (МЭК 529-89), ТР ТС 012/2011
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  Ex d e IIC Gb U Ex tb IIIC Db U |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Максимальное напряжение | 24В |
| Максимальный ток | 0,2А |
| Сопротивление электрического контакта «Вкл.» | 0,01 Ом |
| Сопротивление электрического контакта «Выкл.» | более 5 МОм |
| Количество коммутационных циклов | более 50 миллионов |
| Диапазон рабочих температур, °С | -40...+60 |
| Усилие нажатия | 3-5N |
| Материал: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B (по умолчанию) Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S, Насадка "грибок" из полиамида |
| Покрытие: | Анодирование |
