Принцип работы пьезо элементов управления (пьезопереключателей)
Принцип работы основан на пьезоэффекте. При давлении на пьезоэлемент происходит его деформация и на его обкладках (электродах) возникает напряжение достаточное для надежного управления бесконтактными транзисторными ключами.
|
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ IEC 61241-1-1-2011,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ПБ 05-618-03, ПБ 03-553-03, РД 5.2-093-2004
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
 |  |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb 1Ex d e IIC T6...T5 Gb |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Максимальное напряжение | 24В |
| Максимальный ток | 0,2А |
| Сопротивление электрического контакта «Вкл.» | 0,01 Ом |
| Сопротивление электрического контакта «Выкл.» | более 5 МОм |
| Количество коммутационных циклов | более 50 миллионов |
| Диапазон рабочих температур, °С | -40...+55 (для 1ExdIICT5/T6) -40...+60 (для 2ExedIICT5/T6) |
| Усилие нажатия | 3-5N |
| Материал: | Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана: B (по умолчанию) Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), по требованию AISI 316 / AISI 304: S, Насадка "грибок" из полиамида |
| Покрытие: | Анодирование |
Основные преимущества:
- Высокий ресурс: 50 млн. циклов
- Возможность работы в химически агрессивных средах, в воде, пыли, песке, металлической стружке
- Не требуют дополнительного источника питания, кроме программируемых активных пьезокнопок
- Широкий диапазон температуры эксплуатации
Конструкция пассивного пьезопереключателя M-C:
 |  |
 |  |
При производстве пьезокнопок (пьезопереключателей) используются пьезоматрицы ведущих мировых производителей.

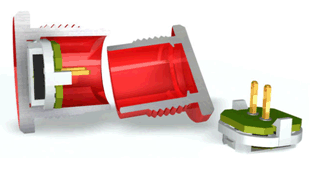

Внутри металлического пьезопереключателя установлен пьезоэлемент. Вся конструкция герметизирована специальным компаундом CRV, а выводы могут быть выполнены разъемом, проводами или кабелем.
 |  |  |
Пассивные элементы могут иметь контакны Н.О. или Н.З, с различной скоростью и длительностью срабатывания по требованию заказчика.
Возможно по требованию заказчика создание программируемых и перепрограммируемых пользователем активных пьезопереключателей, выполняющих различные функции (продолжительное замыкание контакта, фиксация положения контакта при нажати, задержка по времени).
 |  |  |
Пьезокнопоки (пьезопереключатели) выпускаются с выше указанными электрическими параметрами в исполнении с индикацией со светодиодом и светодиодным кольцом.

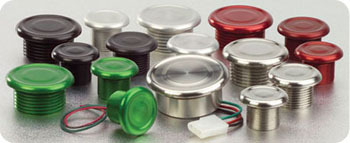

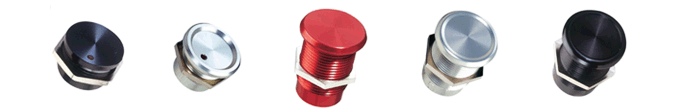

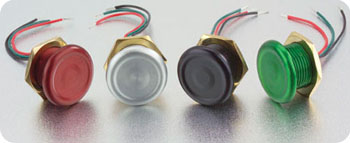

Корпуса пьезокнопок (пьезопереключателей) выполняются из никелированной латуни, нержавеющей стали, анодированного алюминия красного, зеленого, голубого, черного, желтого и натурального цвета алюминия, а так же насадки из цветного полимера.
Надписи выполняются фотохимическим способом, лазерной или механической гравировкой.
По требованию изготавливаем толкатели разной формы и размеров. |  |
Различные установочные размеры: М20, М32, М40, Rc 1'. Другие размеры по требованию заказчика.

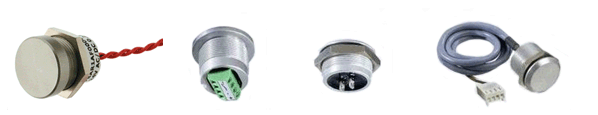

Выводы выполняются стандартными проводами, клеммными зажимами, разъемом или кабелем.
Exia, Exed панели для специального применения на пьезокнопках по схеме заказчика
M-C-PANEL
Помимо пьезокнопок (пьезопереключателей), на основе описанной технологии выпускается панели управления M-C-PANEL самого широкого класса применения. Они отличаются, прежде всего, высоким уровнем механической прочности и возможность работы в жестких климматических условиях эксплуатации и агрессивных средах.
Подробнее....
