ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ПОВЫШЕННОЙ ПРОЧНОСТИ ИЗ АЛЮМИНИЯ EXDEIICU

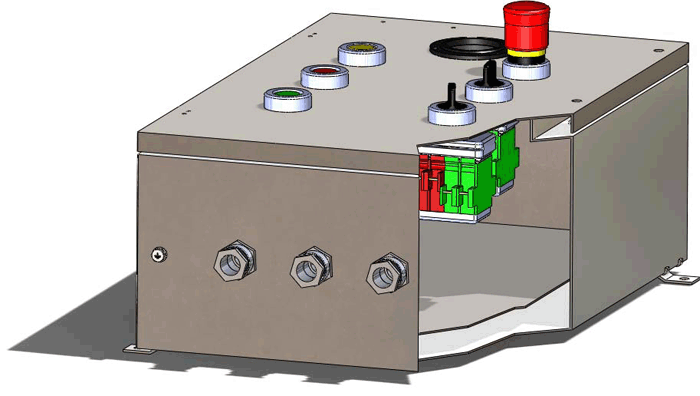

Одним из отличий взрывозащищенных изделий ООО «КОРТЕМ-ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления серии М дает возможность работать в рукавицах (Важно при работе на улице при низкихтемпературах). Элементы индикации серии М имеют большой диаметр 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал прибольшом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементы управления, индикации, контроля и оповещения стандартного исполнения, а так же типового исполнения, по требованию заказчика. По требованию заказчика изготавливаются маркировочные таблички для кнопок и сигнальных ламп.
 |  | |
 ВАЖНО ЗНАТЬ Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо. | ||
 |  |
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»
КНОПКА БЕЗ ФИКСАЦИИ
ТИП | ВНЕШНИЙ ВИД | ДЕЙСТВИЕ | ОПИСАНИЕ |
M-0603/N |  |  | Черная кнопка, без контактов |
M-0603/NL | Черная кнопка с блокировкой, без контактов | ||
M-0603/R | Красная кнопка, без контактов | ||
M-0603/RL | Красная кнопка с блокировкой, без контактов | ||
M-0603/V | Зеленая кнопка, без контактов | ||
M-0603/G | Желтая кнопка, без контактов | ||
M-0603/B | Синяя кнопка, без контактов | ||
M-0603/BI | Белая кнопка, без контактов | ||
M-0606/10 | Контактная группа 1NO | ||
M-0606/01 | Контактная группа 1NC | ||
M-0606/11 | Контактная группа 1NO+1NC | ||
M-0606/20 | Контактная группа 2NO | ||
M-0606/02 | Контактная группа 2NC |
По требованию заказчика возможна установка до 4-х контактных групп.
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КНОПКИ БЕЗ ФИКСАЦИИ С ДВУМЯ КОНТАКТНЫМИ ГРУППАМИ
| 1. Корпус |
ПЕРЕКЛЮЧАТЕЛЬ
ТИП | ВНЕШНИЙ ВИД | ДЕЙСТВИЕ | ОПИСАНИЕ |
M-0604/X |  |  | Переключатель, схема X |
M-0604/R | Переключатель, схема R | ||
M-0604/RSX | Переключатель, схема R left | ||
M-0604/1Z | Переключатель, схема 1Z | ||
M-0604/2Z | Переключатель, схема 2Z | ||
M-0604/1I | Переключатель, схема 1I | ||
M-0604/2I | Переключатель, схема 2I | ||
M-0604/3I | Переключатель, схема 3I | ||
M-0604/4I | Переключатель, схема 4I | ||
M-0604/1C | Переключатель, схема 1C | ||
M-0604/2C | Переключатель, схема 2C | ||
M-0604/1W | Переключатель, схема 1W | ||
M-0604/2W | Переключатель, схема 2W | ||
M-0604/1M | Переключатель, схема 1M | ||
M-0604/2M | Переключатель, схема 2M | ||
M-0604/3M | Переключатель, схема 3M | ||
M-0604/4M | Переключатель, схема 4M | ||
M-0606/11 |  | Контактная группа 1NO+1NC | |
M-0606/22 | Контактная группа 2NO+2NC | ||
M-0606/10 | Контактная группа 1NO | ||
M-0606/20 | Контактная группа 2NO | ||
M-0606/30 | Контактная группа 3NO | ||
M-0606/40 | Контактная группа 4NO |
СХЕМЫ ПЕРЕКЛЮЧЕНИЯ КОНТАКТОВ ПЕРЕКЛЮЧАТЕЛЕЙ
X |  | I |  |
R | C | ||
RSX | W | ||
Z | M |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ ПЕРЕКЛЮЧАТЕЛЕЙ
 | 1. Корпус |
КНОПКА "ГРИБОК"
ТИП | ВНЕШНИЙ ВИД | ДЕЙСТВИЕ | ОПИСАНИЕ |
M-0605 |  |  | Кнопка «Грибок», с фиксацией |
M-0605/K | Кнопка «Грибок», с фиксацией, отпирание колючем | ||
M-0606/10 | Контактная группа 1NO | ||
M-0606/01 | Контактная группа 1NC | ||
M-0606/11 | Контактная группа 1NO+1NC | ||
M-0606/20 | Контактная группа 2NO | ||
M-0606/02 | Контактная группа 2NC |
По требованию заказчика возможна установка до 4-х контактных групп.
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ КНОПКИ "ГРИБОК" С ДВУМЯ КОНТАКТНЫМИ ГРУППАМИ
| 1. Корпус 2. Цветная вставка 3. Уплотнительное кольцо 4. Пружина 5. Подвижный элемент 6. Контргайка |
МОДУЛИ КОНТАКТНОЙ ГРУППЫ СЕРИИ M-05 EXDEIIC
 |  |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ПОВЫШЕННОЙ ПРОЧНОСТИ ИЗ АЛЮМИНИЯ EXDEIIC
 | Заземление элемента при установки на корпуса из полиэстера SA/P. Код заказа: A331IB |
 | Возможность установки специальной защиты от случайного нажатия кнопки «Грибок». Код заказа: М-952 Запирание кнопки при помощи бар кода на цепочке. Код заказа: М-579 |
СИГНАЛЬНЫЕ ЛАМПЫ, ПОЛУПРОВОДНИКОВЫЕ ИНДИКАТОРЫ
EXDE сигнальная лампа с тремя сверхъяркими светодиодами Изготавливается с одной или двумя цепями индикации (по требованию / DUAL). Энергопотребление 20mA, приблизительно 50 000 часов работы. Взрывозащищенная светодиодная сигнальная лампа серии М0459... содержит группу светодиодов и изготавливается на напряжения переменного тока 24, 110, 230 В и напряжение постоянного тока 24В с одной или двумя цепями индикации (по требованию / DUAL). | ||
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
M-0459 |  |  |
Exde сигнальная лампа со сверхъярким светодиодом Энергопотребление 20mA, приблизительно 50 000 часов работы. Взрывозащищенные индикаторы серии M0487 применяются только для вспомогательной индикации работы бесперебойных источников питания. | ||
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
M-0487 |  |  |
ТИП | НАПРЯЖЕНИЕ, В | РЕЗЬБА | ЦОКОЛЬ | УСТАНОВКА | ВОЗМОЖНЫЕ ЦВЕТА |
M-0459V |  24B 24~110 ~220 | М38 х 1,5 | встроенный светодиод | SA CCFE AQS CCA...C | зеленый |
M-0459G | янтарный | ||||
M-0459R | красный | ||||
M-0459I | белый | ||||
M-0459B | синий | ||||
M-0487R | менее  3В | M16x1,5 | красный | ||
M-0487V | зеленый | ||||
M-04871 | двухцветный |
Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
