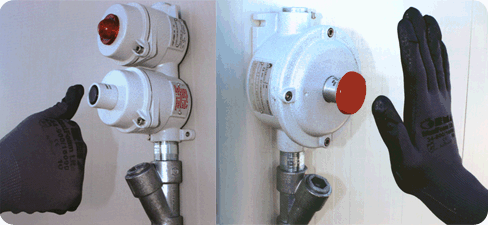

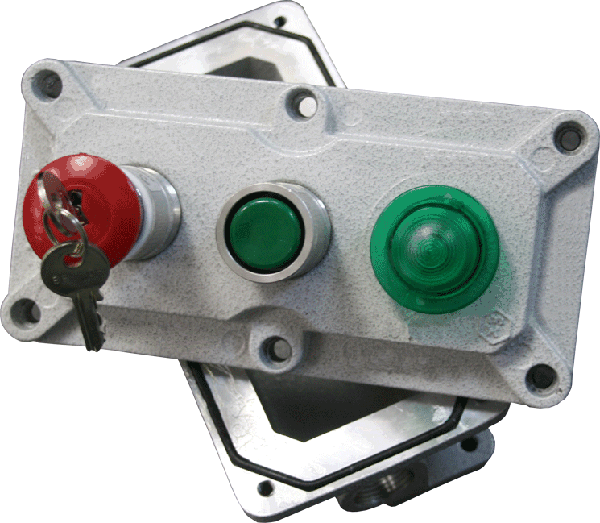

Одним из отличий взрывозащищенных изделий ООО «КОРТЕМ-ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления серии М дает возможность работать в рукавицах (Важно при работе на улице при низких температурах). Элементы индикации серии М имеют большой диаметр 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементы управления, индикации, контроля и оповещениястандартного исполнения, а так же типового исполнения, по требованию заказчика. По требованию заказчика изготавливаются маркировочные таблички для кнопок и сигнальных ламп.
 |  | |
 ВАЖНО ЗНАТЬ Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо. | ||
 |  |
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»
1. КНОПКА БЕЗ ФИКСАЦИИ (условное обозначение Р)
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |

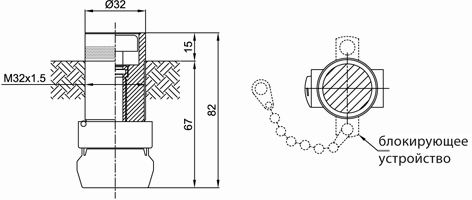

M-0429 |  |  *При заказе добавить /L для выбора опции запирания |

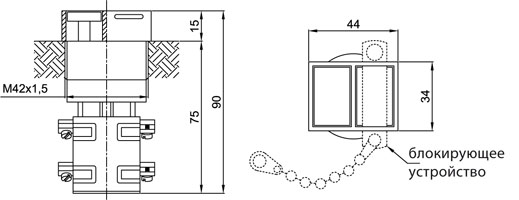

M-0427 |  |  *При заказе добавить /L для выбора опции запирания |
| M-0117 |  |  |

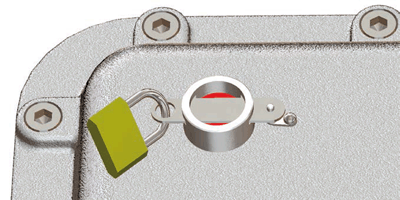

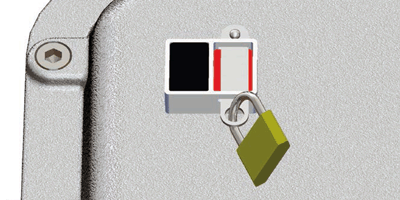

 Опция запирания M-0429/L |  Опция запирания M-0427/L |
ТИП | МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ, В | МАКСИМАЛЬНО- ДОПУСТИМЫЙ ТОК, А | НОМИНАЛЬНЫЙ РАБОЧИЙ ТОК, А | РЕЗЬБА | КОНТАКТЫ | УСТАНОВКА | ВОЗМОЖНЫЕ ЦВЕТА |
M-0429V | ~690  600 | 16 | 10 | М32 х 1,5 | два модуля * ЕЗХ10 (1н.о.) + ЕЗХ01 (1н.з.) | CCFE CSC CSE EFDC | зеленый |
M-0429G | желтый | ||||||
M-0429R | красный | ||||||
M-0429N | черный | ||||||
M-0429I | белый | ||||||
M-0429B | синий | ||||||
M-0427 | M42x1,5 | стандартные | красная и черная | ||||
| M-0117R | - | - | - | М32 х 1,5 | - | красный | |
| M-0117N | черный |
*комбинация по умолчанию 1н.о.+1н.з.
При изготовлении кнопок используется алюминий, нержавеющая сталь и поливинилхлорид, что обеспечивает высокую устойчивость к механическим повреждениям и к коррозии.
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
| М-0587 Пусковая кнопка с ключом с возможностью запирания в положении ВЫКЛ. |  |  |
| М-0588 Пусковая кнопка с ключом с возможностью запирания в положении ВКЛ/ВЫКЛ. |
Тип | Макс. напряжение, В | Макс. допуст. ток, А | Ном. рабочий ток, А | Резьба | Контакты | Установка |
М-0587 | 600 | 16 | 10 | М32x1,5 | стандартные | CCFE CSC CSE EFDC |
М-0588 |
2. КНОПКА С ЛАМПОЙ (КНОПКА С ИНДИКАЦИЕЙ)
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
M-0428 |  |  |
ТИП | МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ, В | МАКСИМАЛЬНО- ДОПУСТИМЫЙ ТОК, А | НОМИНАЛЬНЫЙ РАБОЧИЙ ТОК, А | РЕЗЬБА | КОНТАКТЫ | УСТАНОВКА | ВОЗМОЖНЫЕ ЦВЕТА | |
| M-0428V | кнопка ~690  600 | лампа ~250  250 | 16 | 10 | М42 х 1,5 | три модуля ЕЗХ10 (1н.о.)+ ЕЗХ01 (1н.з.)+ модуль подключ. лампы(Е3)* | CCFE CSC EFDC | зеленый |
| M-0428G | янтарный | |||||||
| M-0428R | красный | |||||||
| M-0428I | белый | |||||||
| M-0428B | синий | |||||||
*В данном случае модуль подключения ламп E3 может быть установлен только один.
3. СИГНАЛЬНЫЕ ЛАМПЫ (условное обозначение L)
Корпуса сигнальных ламп серии M0457… изготовлены из поливинилхлорида. Характеризуются простотой установки. В корпус сигнальной лампы устанавливается лампа или светодиод с цоколем ВА9s. | ||
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
M-0457 |  |  |
сигнальная лампа с тремя сверхъяркими светодиодами Энергопотребление 20mA, приблизительно 50 000 часов работы. | ||
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
M-0457/1 |  |  |
EXDE сигнальная лампа с тремя сверхъяркими светодиодами Изготавливается с одной или двумя цепями индикации (по требованию / DUAL). Энергопотребление 20mA, приблизительно 50 000 часов работы. Взрывозащищенная светодиодная сигнальная лампа серии М0459... содержит группу светодиодов и изготавливается на напряжения переменного тока 24, 110, 230 В и напряжение постоянного тока 24В с одной или двумя цепями индикации (по требованию / DUAL). | ||
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
M-0459 |  |  |
ТИП | МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ, В | РЕЗЬБА | ЦОКОЛЬ | УСТАНОВКА | ВОЗМОЖНЫЕ ЦВЕТА |
| M-0457V | ~240 | М32 х 1,5 | BA9S | CCFE CSC CSE EFDC | зеленый |
| M-0457G | янтарный | ||||
| M-0457R | красный | ||||
| M-0457I | белый | ||||
| M-0457B | синий | ||||
| M-0459V |  24~24 ~110 ~220 | М38 х 1,5 | встроенный светодиод | SA | зеленый |
| M-0459G | янтарный | ||||
| M-0459R | красный | ||||
| M-0459I | белый | ||||
| M-0459B | синий |
Сигнальные лампы серии M0457… сделаны из поливинилхлорида. Характеризуются простотой установки. В сигнальную лампу устанавливаются лампы и светодиоды с цоколем ВА9s. Ex светодиодная сигнальная лампа М-0459 содержит группу светодиодов и изготавливается на напряжения переменного тока 24, 110, 230 В и напряжение постоянного тока 24В с одной или двумя цепями индикации (по требованию / DUAL)
4. АВАРИЙНЫЕ КНОПКИ (условное обозначение N)
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
M-0430 |  |  |
M-0445 |  |  |
M-0447 |  |  |
M-0446 |  |  |
ТИП | ОПИСАНИЕ | МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ, В | МАКСИМАЛЬНО- ДОПУСТИМЫЙ ТОК, А | НОМИНАЛЬНЫЙ РАБОЧИЙ ТОК, А | РЕЗЬБА | КОНТАКТЫ | УСТАНОВКА |
M-0430 | “грибок“ без фиксации | ~690  600 | 16 | 10 | М32 х 1,5 | два модуля * EЗХ10 (1н.о.) + ЕЗХ01 (1н.з.) | CCFE CSC CSE EFDC |
| M-0447 | “грибок“ без фиксации | ||||||
M-0445 | “грибок“ с фиксацией, отпирание вращением | ||||||
M-0446 | “грибок“ с фиксацией, отпирание ключом |
5. АКСЕССУАРЫ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
5.1. ЛАМПЫ НАКАЛИВАНИЯ, НЕОНОВЫЕ ЛАМПЫ, СВЕТОДИОДЫ, (ПОСТАВЛЯЮТСЯ ПО ТРЕБОВАНИЮ)

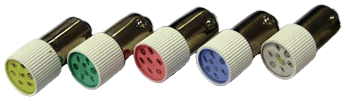

LAMP BA9S | LAMP-BA9S-LED |
 |  |
| ТИП | ОПИСАНИЕ | ЦОКОЛЬ |
| LAMP BA9S 6В | Лампа накаливания 6В | BA 9s |
| LAMP BA9S 12В | Лампа накаливания 12В | |
| LAMP BA9S 24В | Лампа накаливания 24В | |
| LAMP BA9S 36В | Лампа накаливания 36В | |
| LAMP BA9S 48В | Лампа накаливания 48В | |
| LAMP BA9S 60В | Лампа накаливания 60В | |
| LAMP BA9S 110В | Лампа накаливания 110В | |
| LAMP-BA9S-LED-З-12В | Светодиодная лампа, цвет зеленый, ~/ 12В | |
| LAMP-BA9S-LED-З-24В | Светодиодная лампа, цвет зеленый, ~/ 24В | |
| LAMP-BA9S-LED-З-110В | Светодиодная лампа, цвет зеленый, ~/ 110-130В | |
| LAMP-BA9S-LED-З-220В | Светодиодная лампа, цвет зеленый, ~/ 200-240В | |
| LAMP-BA9S-LED-Ж-12В | Светодиодная лампа, цвет желтый, ~/ 12В | |
| LAMP-BA9S-LED-Ж-24В | Светодиодная лампа, цвет желтый, ~/ 24В | |
| LAMP-BA9S-LED-Ж-110В | Светодиодная лампа, цвет желтый, ~/ 110-130В | |
| LAMP-BA9S-LED-Ж-220В | Светодиодная лампа, цвет желтый, ~/ 200-240В | |
| LAMP-BA9S-LED-К-12В | Светодиодная лампа, цвет красный, ~/ 12В | |
| LAMP-BA9S-LED-К-24В | Светодиодная лампа, цвет красный, ~/ 24В | |
| LAMP-BA9S-LED-К-110В | Светодиодная лампа, цвет красный, ~/ 110-130В | |
| LAMP-BA9S-LED-К-220В | Светодиодная лампа, цвет красный, ~/ 200-240В | |
| LAMP-BA9S-LED-С-12В | Светодиодная лампа, цвет синий, ~/ 12В | |
| LAMP-BA9S-LED-С-24В | Светодиодная лампа, цвет синий, ~/ 24В | |
| LAMP-BA9S-LED-С-110В | Светодиодная лампа, цвет синий, ~/ 110-130В | |
| LAMP-BA9S-LED-С-220В | Светодиодная лампа, цвет синий, ~/ 200-240В | |
| LAMP-BA9S-LED-Б-12В | Светодиодная лампа, цвет белый, ~/ 12В | |
| LAMP-BA9S-LED-Б-24В | Светодиодная лампа, цвет белый, ~/ 24В | |
| LAMP-BA9S-LED-Б-110В | Светодиодная лампа, цвет белый, ~/ 110-130В | |
| LAMP-BA9S-LED-Б-220В | Светодиодная лампа, цвет белый, ~/ 200-240В |
5.2. МОДУЛЬ ПАТРОНА ДЛЯ КНОПОК С ИНДИКАЦИЕЙ ТИПА М0428
ТИП | ОПИСАНИЕ | МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ, В | УСТАНОВКА |
| E3 | Модуль патрона для ламп, светящихся кнопок. Цоколь ВА9s. | ~250,  250 | M0428 |
Модуль патрона ламп E3 может быть установлен только один на кнопку типа M0428.
Сечение подключаемого провода 2х2,5 или 1х4 мм2.
5.3. КОНТАКТНЫЕ БЛОКИ ТИПА E3X
E3X | E3GOLD |
 |  |
ТИП | ОПИСАНИЕ | НОМИНАЛЬНОЕ МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ, В | МАКСИМАЛЬНО- ДОПУСТИМЫЙ ТОК, А | НОМИНАЛЬНЫЙ ТОК, А | СКОРОСТЬ КОММУТАЦИИ, ОПЕРАЦИИ/ЧАС | УСТАНОВКА |
E3X10 | Контакты для кнопок (открытый контакт, 1но). Посеребренные контакты. | ~690  600 | 16 | 10 | 6000 | M0429... M0428... M0430 M0445 M0447 M0446 |
E3X01 | Контакты для кнопок (1нз). Посеребренные контакты. | |||||
E3GOLD10 | Контакты для кнопок (1но). Позолоченные контакты | Согласуется при поставке | ||||
E3GOLD01 | Контакты для кнопок (1нз). Позолоченные контакты |
Посеребренные или позолоченные контакты обеспечивают низкое значение переходного сопротивления и отсутствие сваривания контактов. Сечение подключаемого провода до 2х2,5мм2 или 4мм2.
Простота монтажа контактных блоков.
Самоочищающиеся контакты.
По умолчанию кнопки поставляются с двумя контактами: 1но+1нз, по требованию - другое сочетание (2но или 2нз).
E3X10 и E3X01 могут устанавливаться на одну кнопку до 6 штук.
5.4. ПЕРЕКЛЮЧАТЕЛИ
АКСЕССУАРЫ ПЕРЕКЛЮЧАТЕЛЕЙ (ДЛЯ CCFE-01)
Контактный блок (номинальный ток 10А, 16А, 40А и 63А) | Универсальный ключ М-093 М32х1,5 | ||||
|
|
ОБОЗНАЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ | НОМ. ТОК, А | СХЕМА | КОЛ-ВО ПОЛЮСОВ, ШТ | ФУНКЦИЯ | ДИАГРАММА |
SEA1/10E+Z16/10 | 10 | 1Х | 1 | «ПУСК-0-СТОП» с возвратом из «ПУСК» и «СТОП» в «0» |  |
SEA10/10E+Z16 | 1R | 1 | «ПУСК-0-СТОП» с возвратом из «ПУСК» в «0» |  | |
WS1-10E | 1Z | 1 | Два фиксированных положения |  | |
WS2-10E | 2Z | 2 | |||
WS3-10E | 3Z | 3 | |||
A1-10E | 1I | 1 | Выключатель «ВКЛ»-«ВЫКЛ» |  | |
A2-10E | 2I | 2 | |||
A3-10E | 3I | 3 | |||
A4-10E | 4I | 4 | |||
U1-10E | 1C | 1 | Три фиксированных положения |  | |
U2-10E | 2C | 2 | |||
U3-10E | 3C | 3 | |||
URR 1-10E+Z16 | 1W | 1 | Три положения с возвратом в B |  | |
URR 2-10E+Z16 | 2W | 2 | |||
SEA2/10E+Z16 | 1Y | 1 | Пять положений с пружинным возвратом |  | |
AR1/10E+Z16 | 1M | 1 | Два положения с возвратом в А |  | |
A1-16E | 16 | 1I | 1 | Выключатель «ВКЛ»-«ВЫКЛ» |  |
A2-16E | 2I | 2 | |||
A3-16E | 3I | 3 | |||
A4-16E | 4I | 4 | |||
A1-32E | 32 | 1I | 1 | ||
A2-32E | 2I | 2 | |||
A3-32E | 3I | 3 | |||
A4-32E | 4I | 4 | |||
A1-40E | 40 | 1I | 1 | ||
A2-40E | 2I | 2 | |||
A3-40E | 3I | 3 | |||
A4-40E | 4I | 4 | |||
A1-63E | 63 | 1I | 1 | ||
A2-63E | 2I | 2 | |||
A3-63E | 3I | 3 | |||
A4-63E | 4I | 4 |
При заказе для ручек М-0553 к обозначению переключателя добавить /R.
При заказе для ручек М-093 и М-0434 необходимо использовать держатель OMEGA.
5.5. ВИНТОВЫЕ ШТЕКЕРЫ
 | Винтовые штекеры поставляются по заказу. Разъем рассчитан на коммутацию внутренних цепей поста при монтаже и демонтаже крышки с элементами управления Также предназначены для подключения кабеля с жилами до 16 мм кв. Посеребренные контакты обеспечивают низкое переходное сопротивление. Стальная пружина гарантирует отсутствие проблем с контактами при больших колебаниях температуры. |
ТИП | ОПИСАНИЕ | НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ, В | МАКСИМАЛЬНО ДОПУСТИМЫЙ ТОК, А | СЕЧЕНИЕ ПОДКЛЮЧАЕМОЙ ЖИЛЫ КАБЕЛЯ | УСТАНОВКА |
| PC 16/2 | Винтовой разъем на 2 полюса | ~600  600 | 76 | до 16 мм кв. | EFDC CCFE-01 SA/CS W |
| PC 16/3 | Винтовой разъем на 3 полюса | ||||
| PC 16/4 | Винтовой разъем на 4 полюса | ||||
| PC 16/5 | Винтовой разъем на 5 полюсов | ||||
| PC 16/6 | Винтовой разъем на 6 полюсов | ||||
| PC 16/7 | Винтовой разъем на 7 полюсов | ||||
| PC 16/8 | Винтовой разъем на 8 полюсов | ||||
| PC 16/9 | Винтовой разъем на 9 полюсов |
