Одним из отличий взрывозащищенных изделий ГОРЭЛТЕХ являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления серии М дает возможность работать в рукавицах (Важно при работе на улице при низких температурах). Элементы индикации серии XB имеют большой диаметр и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, а так же типового исполнения, по требованию заказчика. По требованию заказчика изготавливаются маркировочные таблички для кнопок и сигнальных ламп. На крышке корпуса шкафа управления могут быть размещены следующие стандартные элементы:
 |  | |
 ВАЖНО ЗНАТЬ Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо. | ||
 |  |
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»
Элементы управления и индикации серии XB-1

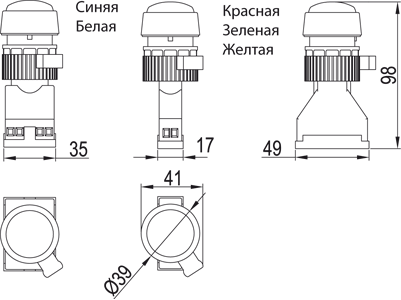

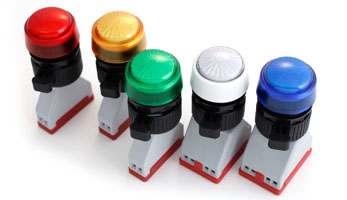

СИГНАЛЬНЫЕ ЛАМПЫ, ПОЛУПРОВОДНИКОВЫЕ ИНДИКАТОРЫ
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
XB-1L... |  |  |
ТИП | ЦВЕТ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ | УСТАНОВКА |
XB-1L24R | Красный | ~/  16-36* | max. 1 | Корпуса с видом защиты Exed |
| XB-1L24V | Зеленый | |||
| XB-1L24G | Желтый | |||
| XB-1L24B | Синий | |||
| XB-1L24I | Белый | |||
XB-1L220R | Красный | ~220-380 | ||
| XB-1L220V | Зеленый | |||
| XB-1L220G | Желтый | |||
| XB-1L220B | Синий | |||
| XB-1L220I | Белый |
Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.

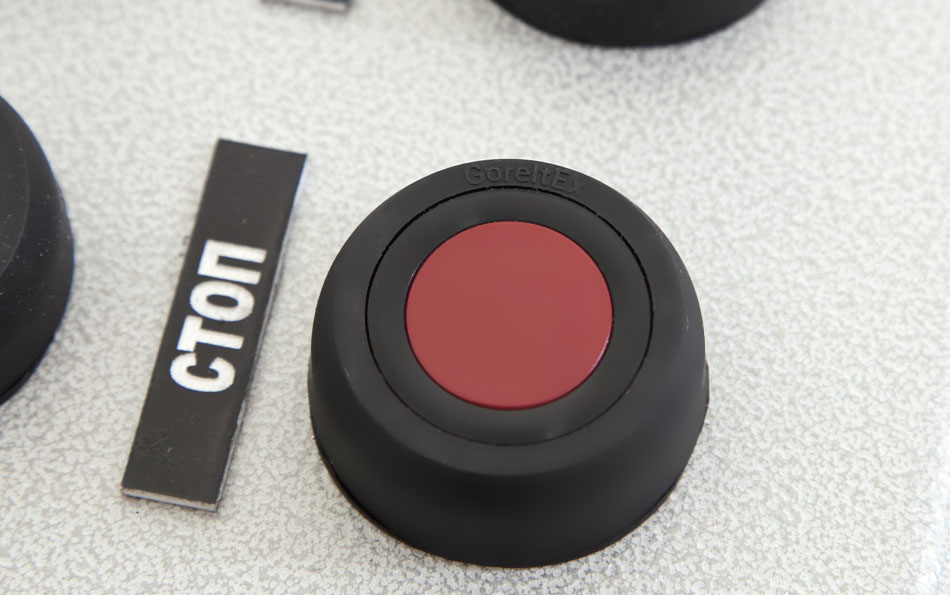

КНОПКИ БЕЗ ФИКСАЦИИ
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
XB-1B... |  |  |
| XB-1MB... |  |  |
ТИП | КОНТАКТЫ | ЦВЕТ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА |
XB-1B11R | 1НО+1НЗ | Красный | 380 | 16 | Корпуса с видом защиты Exed |
| XB-1B20R | 2НО | ||||
| XB-1B02R | 2Н3 | ||||
| XB-1B11V | 1НО+1НЗ | Зеленый | |||
| XB-1B20V | 2НО | ||||
| XB-1B02V | 2Н3 | ||||
| XB-1B11G | 1НО+1НЗ | Желтый | |||
| XB-1B20G | 2НО | ||||
| XB-1B02G | 2Н3 | ||||
| XB-1B11B | 1НО+1НЗ | Синий | |||
| XB-1B20B | 2НО | ||||
| XB-1B02B | 2Н3 | ||||
| XB-1B11I | 1НО+1НЗ | Белый | |||
| XB-1B20I | 2НО | ||||
| XB-1B02I | 2Н3 | ||||
| XB-1B11N | 1НО+1НЗ | Черный | |||
| XB-1B20N | 2НО | ||||
| XB-1B02N | 2Н3 | ||||
| XB-1B-R | Верхняя часть кнопки (без контактной группы) | Красный | - | - | |
| XB-1B-V | Зеленый | ||||
| XB-1B-G | Желтый | ||||
| XB-1B-B | Синий | ||||
| XB-1B-I | Белый | ||||
| XB-1B-N | Черный | ||||
XB-1MB11N | 1НО+1НЗ | Кнопка "грибок" черная, без фиксации | 380 | 16 | |
XB-1MB20N | 2НО | ||||
XB-1MB02N | 2Н3 | ||||
| XB-1MB-N | Верхняя часть кнопки (без контактной группы) | - | - |
КНОПКИ ДВОЙНЫЕ БЕЗ ФИКСАЦИИ
| ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
| XB-1DB |  |
| ТИП | КОНТАКТЫ | ОПИСАНИЕ | ЦВЕТ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А |
| XB-1DB11VR | 1НО+1НЗ | Кнопка двойная, без фиксации | Зеленый + красный* | 380 | 16 |
| XB-1DB20VR | 2НО | ||||
| XB-1DB02VR | 2НЗ |
АВАРИЙНЫЕ КНОПКИ C ФИКСАЦИЕЙ
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
XB-1MR...R |  |  |
XB-1MR...GR |  |  |
XB-1MRК...R |  |  |
ТИП | КОНТАКТЫ | ОПИСАНИЕ | ЦВЕТ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА |
XB-1MR11R | 1НО+1НЗ | “грибок“ с фиксацией, отпирание вращением | Красный | 380 | 16 | Корпуса с видом защиты Exed |
XB-1MR20R | 2НО | |||||
XB-1MR02R | 2Н3 | |||||
| XB-1MR-R | Верхняя часть кнопки (без контактной группы) | - | - | |||
XB-1MR11GR | 1НО+1НЗ | “грибок“ с фиксацией, отпирание вращением | Красный, с желтым ободом | 380 | 16 | |
XB-1MR20GR | 2НО | |||||
XB-1MR02GR | 2Н3 | |||||
| XB-1MR-GR | Верхняя часть кнопки (без контактной группы) | - | - | |||
XB-1MRK11R | 1НО+1НЗ | "грибок" с фиксацией, отпирание ключом | Красный, с желтым ободом | 380 | 16 | |
XB-1MRK20R | 2НО | |||||
XB-1MRK02R | 2Н3 | |||||
| XB-1MRK-R | Верхняя часть кнопки (без контактной группы) | - | - |

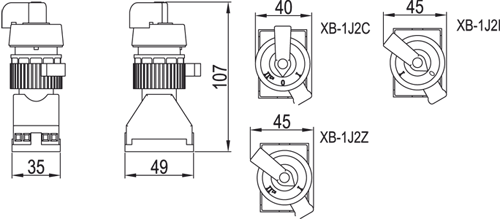

ПЕРЕКЛЮЧАТЕЛИ
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
XB-1J2... |  |  |
XB-1J4... |   |  |
ТИП | КОНТАКТЫ | ОПИСАНИЕ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА | |
XB-1J2C | 2НО | Переключатель 3 положения с нулевым схема 2C |  | 380 | 16 | Корпуса с видом защиты Exed |
XB-1J2I | 2НО | Переключатель 2 положения схема 2I |  | |||
XB-1J2Z | 1НО + 1НЗ | Переключатель 2 положения схема 2Z |  | |||
XB-1J4C | 4НО | Переключатель 3 положения с нулевым схема 4C |  | |||
XB-1J4I | 4НО | Переключатель 2 положения схема 4I |  | |||
XB-1J4Z | 2НО + 2НЗ | Переключатель 2 положения схема 4Z |  | |||
ПОТЕНЦИОМЕТРЫ
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
XB-1PM... |  |  |
ТИП | СОПРОТИВЛЕНИЕ, ОМ | ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ | УСТАНОВКА |
| XB-1PM1K1W | 1 000 | 1 | Корпуса с видом защиты Exed |
| XB-1PM2K1W | 2 000 | ||
| XB-1PM5K1W | 5 000 | ||
| XB-1PM10K1W | 10 000 |

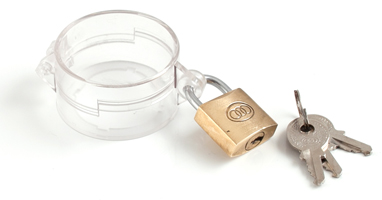

УСТРОЙСТВА ЗАПИРАНИЯ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
| XB-1KEY1 |  |  |
| XB-1KEY2 |  |  |
 |  |  |
КОНТАКТНЫЕ БЛОКИ
ТИП | ВНЕШНИЙ ВИД | ЧЕРТЕЖ |
XB-1-... |  |  |
| XB-1-4... |  |  |
ТИП | ОПИСАНИЕ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА |
| XB-1-11 | Блок контактов (1НО+1НЗ) | 380 | 16 | XB-1B... XB-1MB... XB-1MR...R XB-1MR...GR XB-1MRК...R XB-1J2... |
| XB-1-20 | Блок контактов (2НО) | |||
| XB-1-02 | Блок контактов (2НЗ) | |||
| XB-1-4C | Блок контактов (2НО + 2НЗ) | XB-1J4 | ||
| XB-1-4I | Блок контактов (4НО) | |||
| XB-1-4Z | Блок контактов (4НО) |
Элементы управления и индикации серии XB
КНОПКА БЕЗ ФИКСАЦИИ
ТИП | КОНТАКТЫ | ЦВЕТ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА |
| XB-BК NO+NC | 1НО+1НЗ | Красный | 380 | 10 | Корпуса с видом защиты Exed |
| XB-BК 2NO | 2НО | ||||
| XB-BК 2NC | 2Н3 | ||||
| XB-BЗ NO+NC | 1НО+1НЗ | Зеленый | |||
| XB-BЗ 2NO | 2НО | ||||
| XB-BЗ 2NC | 2Н3 | ||||
| XB-BЧ NO+NC | 1НО+1НЗ | Черный | |||
| XB-BЧ 2NO | 2НО | ||||
| XB-BЧ 2NC | 2Н3 |
СИГНАЛЬНЫЕ ЛАМПЫ, ПОЛУПРОВОДНИКОВЫЕ ИНДИКАТОРЫ
ТИП | ЦВЕТ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ | УСТАНОВКА |
| XB-W36К | Красный | ~/ 24-36 | max. 1 | Корпуса с видом защиты Exed |
| XB-W36З | Зеленый | |||
| XB-W36Ж | Желтый | |||
| XB-W36С | Синий | |||
| XB-W36Б | Белый | |||
| XB-W110К | Красный | ~/ 110 | max. 1 | Корпуса с видом защиты Exed |
| XB-W110З | Зеленый | |||
| XB-W110Ж | Желтый | |||
| XB-W110С | Синий | |||
| XB-W110Б | Белый | |||
| XB-W220К | Красный | ~220 | max. 1 | Корпуса с видом защиты Exed |
| XB-W220З | Зеленый | |||
| XB-W220Ж | Желтый | |||
| XB-W220С | Синий | |||
| XB-W220Б | Белый | |||
| XB-W380К | Красный | ~380 | max. 1 | Корпуса с видом защиты Exed |
| XB-W380З | Зеленый | |||
| XB-W380Ж | Желтый | |||
| XB-W380С | Синий | |||
| XB-W380Б | Белый |
Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
АВАРИЙНЫЕ КНОПКИ
ТИП | КОНТАКТЫ | ОПИСАНИЕ | ЦВЕТ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА |
| XB-S5 NO+NC | 1НО+1НЗ | “грибок“ с фиксацией, отпирание вращением | Красный | 380 | 10 | Корпуса с видом защиты Exed |
| XB-S5 2NO | 2НО | |||||
| XB-S5 2NC | 2Н3 |
ПЕРЕКЛЮЧАТЕЛИ
ТИП | КОНТАКТЫ | ОПИСАНИЕ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА | |
| XB-J2C 2NO | 2НО | Переключатель 3 положения с нулевым схема 2C |  | 380 | 10 | Корпуса с видом защиты Exed |
| XB-J2I 2NO | 2НО | Переключатель 2 положения схема 2I |  | |||
| XB-J2Z NO+NC | 1НО + 1НЗ | Переключатель 2 положения схема 2Z |  | |||
| XB-J2W NO+NC | 1НО + 1НЗ | Переключатель 2 положения схема 2W | ||||
КОНТАКТНЫЕ БЛОКИ
ТИП | ОПИСАНИЕ | НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ, В | НОМИНАЛЬНЫЙ ТОК, А | УСТАНОВКА |
E3XBCE20 | Блок контактов (2НО) | 380 | 10 | XB-... (кроме ламп) |
E3XBCE02 | Блок контактов (2НЗ) | |||
E3XBCE11 | Блок контактов (1НЗ+1НО) | |||
E3XDE20 | Блок контактов (2НО) | 380 | 10 | XB-... (кроме ламп) |
E3XDE02 | Блок контактов (2НЗ) | |||
E3XDE11 | Блок контактов (1НЗ+1НО) ( по умолчанию для E3XDE) |
Во избежание неточностей, согласуйте количество размещаемых элементов управления различных типов на крышке корпуса, а также комплектацию электрооборудования внутри корпуса с техническими специалистами ООО «КОРТЕМ-ГОРЭЛТЕХ».
