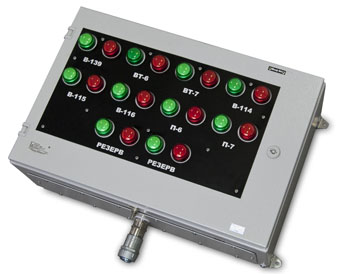

 | НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Взрывозащищенные панели управления SA-PANEL применяются во взрывоопасных зонах в нефтяной, газовой, химической, фармацевтической и пищевой промышленности, в металлургии, энергетике и др. Взрывозащищенные панели служат для управления различными аппаратами и механизмами (буровыми установками, насосами, вентиляции и др.), индикации различных сигналов и отображению показаний различных измерений. Взрывозащищенные панели управления SA-PANEL – гибкая модульная система на основе различных корпусов SA, SA/P, SA/SS, и самых различных управляющих и индикационных модулей M и XB. Комбинация кнопок, замков и сигнальных ламп, кнопок со светодиодной подсветкой, сдвоенных кнопок , реостатов и стрелочных измерительных приборов позволяют разрабатывать различные панели управления, исходя из потребностей каждого заказчика. Одним из преимуществ панелей являются яркие цвета визуальной части модулей управления и индикации – кнопок, ламп и др. Различные комплектации кабельными вводами по требованию заказчика. СООТВЕТСТВИЕ СТАНДАРТАМ |
|
|
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d e IIC T6...T4 Gb 1Ex d e [ib] IIC T6...T4 Gb 0Ex ia IIC T6...T4 Ga; РО Ex ia I Ma РО Ex ia I Ma (для SA/SS)  Ex tb IIIC T 70°С...135°С Db Ex ia IIIC T 70°С...135°С Da |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02065.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||||
Температура окружающей среды, °С: | -60...+40/+60 | ||||||||
| Максимальное напряжение для кнопки переключателя, В: | ~240 / ~380 /  110 | ||||||||
Максимальная сила тока для одной контактной группы кнопки переключателя, А: | 16 / 10 / 5 | ||||||||
| Ток и напряжение для одной индикационной лампы: |
| ||||||||
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 3/4"
(другой тип и размер резьбы, второе отверстие по требованию) | ||||||||
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый
сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию) или Полиэстер, армированный длинными волокнами стекловолокна с добавлением графита (по требованию /P) (2ExedIIC T5/T6, DIP A21 TA T5/T6) или Нержавеющая сталь ( по требованию /SS) (размеры корпуса необходимо согласовывать дополнительно) (2ExedIIC T5/T6, DIP A21 TA T5/T6) | ||||||||
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) | ||||||||
| Класс защиты от поражения электрическим током: | I | ||||||||
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | ||||||||
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | ||||||||
|
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Напряжение питания ламп | /24-36В AC DC /24В DC /24В AC /110В AC DC /110В AC / 220В AC /380 AC |
| Элементы индикации | /АМПЕРМЕТР /ВОЛЬТМЕТР |
Фиксация крышки на петлях | /ПЕТЛЯ |
Искробезопасное исполнение | /EXIA |
Рудничное искробезопасное исполнение (Только для коробок SAG и SS) | /РО EXIA |
Утолщённые стенки, устойчивость к удару 10Дж (Только для коробок SA и SAG) | /SAG |
Изготовление из нержавеющей стали | /SS |
Изготовление из уплотнённого полиэстера | /P |
Антиконденсатное покрытие | /ORANGE |
Дренажное устройство для слива конденсата | /ECD |
Вентиляционное устройство для удаления влаги | /ECDS |
Климатическое исполнение ОМ1 | /МОРЕ |
Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ |
Сейсмостойкое исполнение 9 баллов | /MSK-64 9 БАЛЛОВ |
Шильд с надписью заказчика | /TAG надпись |
Шильды со световозвращающим покрытием | /LIGHTRETURNING |
Окрашивание внешней поверхности в цвет по требованию заказчика (Только для коробок SA и SAG ) | /RAL код |
Устройство объединения экранов кабелей | /ЭКРАН |
Совокупность средств для снижения электромагнитных помех | /КИП |
Болт с пломбировкой | /ПЛОМБА |
Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
 |  |
 |
