НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Согласно Правил Безопасности ПБ в России для Зоны 1 действуют ограничения по применению постов с защитой EExed и 2Exed, и требуется применение постов с защитой Exd. Взрывозащищенные Exd посты управления и индикации серии CSE – это надежное управляющее и сигнальное оборудование для взрывоопасной зоны 0 (только в искробезопасном исполнение 0ExiaIICT5/T6 или 0ExiaI), зоны 1 (без ограничении по ПБ) и зоны 2. Подробнее...
Каждый отдельный продукт проходит тщательную приемку в соответствии с точным планом качества ISO9001. Соответствие нормам и техническим заданиям клиента контролируется по специальной процедуре. Мероприятия по контролю следуют друг за другом (проводятся последовательно) на протяжении всего производственного цикла изделия. Посты выполнены по новейшим европейским и российским технологиям, а по стоимости могут конкурировать даже с устаревшими образцами российского производства.
Взрывозащищенные готовые стандартные модульные посты Exd обладают высокой стойкостью к воздействию сероводорода, что письменно подтверждено в сертификатах ТР ТС. Срок службы Exd оболочек изделий по поверхности ВЗРЫВ более 25 лет. Одним из отличий взрывозащищенных изделий ООО «КОРТЕМ-ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления серии М дает возможность работать в рукавицах (Важно при работе на улице при низких температурах). Элементы индикации серии М имеют большой диаметр 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, а так же типового исполнения, изготовление по требованию заказчика.
 |  | |
 ВАЖНО ЗНАТЬ Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо. | ||
 |  |
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002,
ГОСТ 30852.20-2002, ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ПБ 05-618-03,
ПБ 03-553-03, РД 5.2-093-2004, ГОСТ 14254-96 (МЭК 529-89)
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb 0Ex ia IIC T6...T5 Ga PB Ex d I Mb PO Ex ia I Ma Ex tb IIIC T85°С...T100°С Db |
| Защита: | IP66/67 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Категория I по рудничному газу и пыли; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02065.315 (тн. ЩОРВ-CE) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 ,-20…+55 (для рудничного исполнения) |
Максимальное напряжение, В: | ~690 /  250 |
Максимальная сила тока, А: | 16 |
| Номинальный ток, А: | 10 |
| Контактная группа: | NC+NO (по умолчанию) |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый
сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Антиконденсатное покрытие | /ORANGE |
Маркировка для заказа | Описание | Чертеж |
QFMEXD02Z01 | - размеры корпуса CSE, мм: 145х100x100; |  |
QFMEXD02Z02 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z03 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z04 | - размеры корпуса CSE, мм: 145х100x100; |  |
QFMEXD02Z05 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z06 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429V зеленого цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z07 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z08 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z09 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка “грибок“ с фиксацией, отпирание ключом M0446, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z10 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка “грибок“ с фиксацией, отпирание ключом M0446, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z11 | - размеры корпуса CSE, мм: 145х100x100; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z12 | - размеры корпуса CSE, мм: 145х100x100; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z13 | - размеры корпуса CSE, мм: 145х100x100; - Сигнальная лампа M0457G, янтарного цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z14 | - размеры корпуса CSE, мм: 145х100x100; - Сигнальная лампа M0457G, янтарного цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z15 | - размеры корпуса CSE, мм: 145х100x100; - Сигнальная лампа M0457R, красного цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z16 | - размеры корпуса CSE, мм: 145х100x100; - Сигнальная лампа M0457R, красного цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z01 | - размеры корпуса CSC, мм: 89х107x143; |  |
QFMEXD01Z02 | - размеры корпуса CSC, мм: 89х107x143; - Переключатель схема 2I - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z03 | - размеры корпуса CSC, мм: 89х107x143; |  |
QFMEXD01Z04 | - размеры корпуса CSC, мм: 89х107x143; - Переключатель схема 2Z - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z05 | - размеры корпуса CSC, мм: 89х107x143; |  |
QFMEXD01Z06 | - размеры корпуса CSC, мм: 89х107x143; |  |
QFMEXD01Z07 | - размеры корпуса CSC, мм: 89х107x143; - Кнопка с индикацией зеленая M0428V, NC+NO, ламповый цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z08 | - размеры корпуса CSC, мм: 89х107x143; - Кнопка с индикацией зеленая M0428V, NC+NO, ламповый цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z09 | - размеры корпуса CSC, мм: 89х107x143; - Кнопка с индикацией янтарный M0428G, NC+NO, ламповый цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z10 | - размеры корпуса CSC, мм: 89х107x143; - Кнопка с индикацией янтарный M0428G, NC+NO, ламповый цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z11 | - размеры корпуса CSC, мм: 89х107x143; - Кнопка с индикацией красный M0428R, NC+NO, ламповый цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z12 | - размеры корпуса CSC, мм: 89х107x143; - Кнопка с индикацией красный M0428R, NC+NO, ламповый цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z13 | - размеры корпуса CSC, мм: 89х107x143; - Двойная красная и черная кнопка M0427,( NC+NO)+( NC+NO) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля 6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z14 | - размеры корпуса CSC, мм: 89х107x143; - Двойная красная и черная кнопка M0427,( NC+NO)+( NC+NO) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
Маркировка для заказа | Описание | Чертеж |
QFMEXD02Z20 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z21 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z22 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z23 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z24 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z25 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z26 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z27 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z28 | - размеры корпуса CSE, мм: 145х100x100; |  |
QFMEXD02Z29 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z30 | - размеры корпуса CSE, мм: 145х100x100; |  |
QFMEXD02Z31 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD02Z32 | - размеры корпуса CSE, мм: 145х100x100; |  |
QFMEXD02Z33 | - размеры корпуса CSE, мм: 145х100x100; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - Сигнальная лампа M0457R, красного цвета, цоколь ВА9s - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
Маркировка для заказа | Описание | Чертеж |
QFMEXD03Z01 | - размеры корпуса CSE, мм: 200х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z02 | - размеры корпуса CSE, мм: 200х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z03 | - размеры корпуса CSE, мм: 200х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z04 | - размеры корпуса CSE, мм: 200х100x100; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z05 | - размеры корпуса CSE, мм: 200х100x100; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z06 | - размеры корпуса CSE, мм: 200х100x100; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z07 | - размеры корпуса CSE, мм: 200х100x100; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z08 | - размеры корпуса CSE, мм: 200х100x100; - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z09 | - размеры корпуса CSE, мм: 200х100x100; - Сигнальная лампа M0457R, красного цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z10 | - размеры корпуса CSE, мм: 200х100x100; - Сигнальная лампа M0457R, красного цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z11 | - размеры корпуса CSE, мм: 200х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD03Z12 | - размеры корпуса CSE, мм: 200х100x100; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание вращением M0445, красного цвета, NC+NO - 1шт; - Кнопка без фиксации M0429N черного цвета NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
Маркировка для заказа | Описание | Чертеж |
QFMEXD04Z01 | - размеры корпуса CSE, мм: два корпуса 145х100x100 (310x100x100); |  |
QFMEXD04Z02 | - размеры корпуса CSE, мм: два корпуса 145х100x100 (310x100x100); - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429R красного цвета NC+NO - 1шт; - Кнопка без фиксации M0429V зеленого цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание ключем M0446, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD04Z03 | - размеры корпуса CSE, мм: два корпуса 145х100x100 (310x100x100); |  |
QFMEXD04Z04 | - размеры корпуса CSE, мм: два корпуса 145х100x100 (310x100x100); - Сигнальная лампа M0457V, зеленого цвета, цоколь ВА9s - 1шт; - Кнопка без фиксации M0429R, красного цвета NC+NO - 1шт; - Кнопка без фиксации M0429N, черного цвета NC+NO - 1шт; - Кнопка "грибок“ с фиксацией, отпирание ключем M0446, красного цвета, NC+NO - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
Маркировка для заказа | Описание | Чертеж |

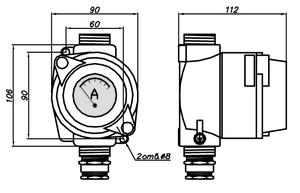

QFMEXD01Z50 | - размеры корпуса CSC, мм: 89х107x143; - Амперметр (шкала..) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z51 | - размеры корпуса CSC, мм: 89х107x143; - Амперметр (шкала..) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |

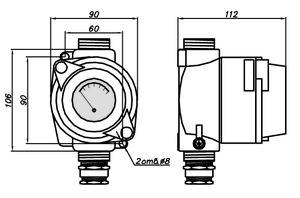

QFMEXD01Z52 | - размеры корпуса CSC, мм: 89х107x143; - Вольтметр (шкала..) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z53 | - размеры корпуса CSC, мм: 89х107x143; - Вольтметр (шкала..) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z54 | - размеры корпуса CSC, мм: 89х107x143; - Омметр (шкала..) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
QFMEXD01Z55 | - размеры корпуса CSC, мм: 89х107x143; - Омметр (шкала..) - 1шт; - кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL2, диаметр кабеля-12-17мм - 1шт; - Температура окружающей среды, °С: -60...+40/+55 |  |
