ООО «КОРТЕМ-ГОРЭЛТЕХ» использует богатый опыт в технологии производства постов управления, индикации и сигнализации по схеме заказчика и многие десятилетия является надежным поставщиком взрывобезопасных систем по всему миру. Нам доверяют ведущие Российские компании: Газпром, Газром-Нефть, Роснефть, ЛУКОЙЛ, Сургутнефтегаз ведущие международные компании Total, BP, Shell, Eni и многие другие. Выпускаемое оборудование полностью соответствует требованиям Газпрома и Роснефти. Опыт эксплуатации в России и республиках бывшего СССР с середины 70-х годов. Оборудование ООО «КОРТЕМ-ГОРЭЛТЕХ» эксплуатируется от Сахалина до Калининграда и от Мурманска до Черного моря, как в условиях крайнего севера, так и в пустынях Туркмении.
 |  |  |  |
В данном разделе сайта представлено описание взрывозащищенных постов управления, индикации и сигнализации, пакетных выключателей (переключателей), изготавливаемых в соответствии с требованиями заказчика. Данные посты предназначены для управления оборудованием или подачи сигналов индикации и сигнализации, как на месте, так и дистанционно (например, на полевой командной станции). Данное оборудование изготавливается в исполнении Exd и Exed.
Взрывозащищенные посты управления, индикации и сигнализации производства ООО «КОРТЕМ-ГОРЭЛТЕХ» находят свое применение в химической, нефтехимической, фармацевтической и других областях промышленности, где необходимо использование взрывозащищенного оборудования.
Каждый отдельный продукт проходит тщательную приемку в соответствии с точным планом качества ISO9001. Соответствие нормам и техническим заданиям клиента контролируется по специальной процедуре. Мероприятия по контролю следуют друг за другом (проводятся последовательно) на протяжении всего производственного цикла изделия. Посты выполнены по новейшим европейским и российским технологиям, а по стоимости могут конкурировать даже с устаревшими образцами российского производства.
Посты управления, индикации и сигнализации с видом взрывозащиты «взрывонепроницаемая оболочка» изготавливаются из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасного. Срок службы Exd оболочек изделий по поверхности ВЗРЫВ более 25 лет.
Посты управления, индикации и сигнализации с видом взрывозащиты Exed изготавливаются из полиэстера, армированного длинными волокнами стекловолокна с добавлением графита или из нержавеющей стали марки AISI 316L “монель”, устойчивой к щелочи и каплям соляной и серной кислоты, а также из нержавеющей стали марки AISI 304, устойчивой к высоким температурам и коррозии.
Данные изделия, согласно сертификату, комплектуются по индивидуальному заказу необходимыми для установки элементами управления и индикации типа M, ХВ, также имеется возможность размещения любой контрольно-измерительной цифровой или аналоговой аппаратуры (вольтметры, амперметры и т.д.), звуковых серен, речевых оповещателей - критерием совместимости является только габаритные размеры самого прибора. Одним из отличий взрывозащищенных изделий ООО «КОРТЕМ-ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Элементы индикации серии М имеют большой диаметр 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, а так же изготовление по требованию заказчика. |  |
 |  | |
 ВАЖНО ЗНАТЬ Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо. | ||
 |  |
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»Комбинация кнопок, замков и сигнальных ламп, кнопок со светодиодной подсветкой, сдвоенных кнопок, реостатов, стрелочных измерительных приборов, звуковых серен, речевого оповещения, разъемов, вспомогательных клемм и источников питания позволяет разрабатывать различные посты управления и индикации, исходя из потребностей каждого заказчика. Одним из преимуществ постов являются яркие цвета визуальной части модулей управления и индикации – кнопок, ламп и др. Комплектации постов взрывозащищенными кабельными вводами производиться исходя из требований заказчика. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. СООТВЕТСТВИЕ СТАНДАРТАМ |  |
|  | ||||||||||
Маркировка взрывозащиты:
1Ex d IIC T6...T5 Gb
1Ex d [ib] IIC T6...T4 Gb
1Ex d [ia] IIC T6...T4 Gb
1Ex d IIB+H2 T6...T4 Gb
1Ex d e IIC T6...T4 Gb
1Ex d e [ib] IIC T6...T4 Gb
0Ex ia IIC T6...T4 Ga
PB Ex d I Mb
PO Ex ia I Ma
Ex tb IIIC T85°С...T135°С Db
Ex ia IIIC T 70°С...135°С Da
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||||
| Температура окружающей среды, °С: | -60/-40...+40/+60/+85 | ||||||||
| Максимальное напряжение для кнопки переключателя, В: | ~240 / ~380 /  110 | ||||||||
| Максимальная сила тока для одной контактной группы кнопки переключателя, А: | 16 / 10 / 5 | ||||||||
| Ток и напряжение для одной индикационной лампы: |
| ||||||||
| Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип и размер резьбы по требованию) | ||||||||
| Материал корпуса: |  Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (CCFE-AQS, CCFE, CCFE…P, CCA, CCA…E, CCA…C, SA)или Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) (CCFE..SS, CCAI, SA/SS) ) устойчивая к щелочи, каплям соляной и серной кислоты или Нержавеющая сталь марки AISI 304 или Малоуглеродистая сталь | ||||||||
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 | ||||||||
| Климатическое исполнение: | УХЛ1(по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) | ||||||||
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | ||||||||
24-36
|  | ||||||||||||||||||||||||||||||||||||||
| Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности | Элементы управления и индикации ExdeIICU с полимерным основанием | |||
Элементы управления и индикации ExdeIICU с металлическим основанием повышенной прочности | Маркировочные таблички для кнопок и сигнальных ламп | |||
| Опросный лист по типовым взрывозащищенным постам управления и индикации | Типовые конструкции взрывобезопасных рам для установки взрывозащищенного оборудования |

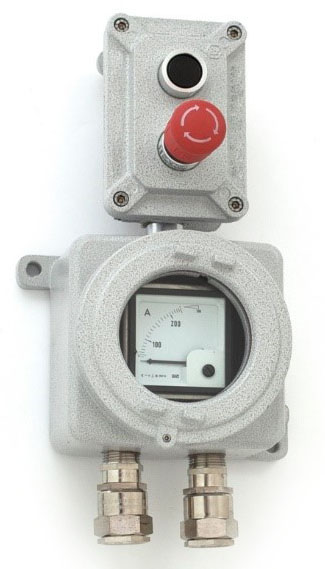

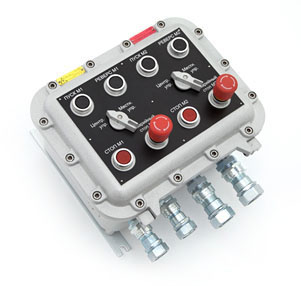

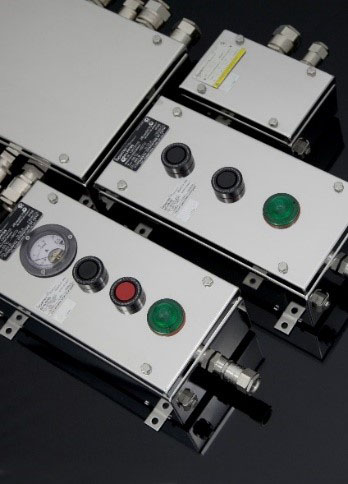

Примеры исполнения взрывозащищенных шкафов по схеме заказчика:
По требованию заказчика изготавливаются маркировочные таблички для кнопок и сигнальных ламп.
На поверхности постов могут быть установлены смотровые окна из термостойкого ударопрочного боросиликатного стекла, многослойного ударопрочного стекла или ударопрочного поликарбоната для визуального контроля и выдачи сигналов светового оповещения на табло.
КРАСНЫЕ БУКВЫ, ЧЕРНЫЙ ФОН | БЕЛЫЕ БУКВЫ, КРАСНЫЙ ФОН | БЕЛЫЕ БУКВЫ (СИМВОЛЫ), ЗЕЛЕНЫЙ ФОН |
| ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | ПОЖАР ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! АЭРОЗОЛЬ НЕ ВХОДИТЬ АЭРОЗОЛЬ УХОДИ! ПОРОШОК НЕ ВХОДИТЬ ПОРОШОК УХОДИ! ПЕНА УХОДИ! ПЕНА НЕ ВХОДИТЬ БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА! | АВТОМАТИКА ОТКЛЮЧЕНА ЭВАКУАЦИОННЫЙ ВЫХОД ВЫХОД ВЫХОД EXIT ВЫХОД НАЛЕВО ВЫХОД НАПРАВО Символьное обозначение входа, выхода |
По техническому заданию или эскизным чертежам заказчика мы проектируем и изготавливаем типовые стандартного исполнения или нетиповые не стандартного исполнения посты управления, индикации и сигнализации во взрывозащищенном исполнении или всепогодном общепромышленном исполнении различного уровня сложности.
Изготовление возможно как из комплектующих заказчика, так и из комплектующих, производимых или закупаемых нашей компанией. Мы используем комплектующие ведущих мировых производителей, таких как Schneider Electric, Siemens, General Electric и др. Все изделия комплектуются в соответствии с проектной документацией, предоставляемой заказчиком. По желанию заказчика мы можем переработать проект с применением как российских, так и зарубежных комплектующих. По согласованию с заказчиком инженеры ООО «КОРТЕМ-ГОРЭЛТЕХ» переработают конструкторскую документацию для применения складских комплектующих и замены неоправданно дорогостоящего оборудования. Эти мероприятия позволят сократить сроки изготовления, стоимость изделия и снизить эксплуатационные издержки.
Единичное и серийное изготовление разработанных устройств Вы можете разместить НАШИ ПРЕИМУЩЕСТВА |  |
УНИКАЛЬНЫЙ НОМЕР ЧЕРТЕЖА
Каждая конфигурация изделия имеет свой уникальный номер чертежа – артикул, определяющий обозначение исполнения изделия. Конструктивное исполнение каждого изделия определяется проектной документацией, которая разрабатывается под конкретное исполнение, исходя из требований технических условий ТУ , ГОСТ Р, ПУЭ, ЕСКД, а также других нормативных документов.
В соответствии с "ЕСКД" компании ООО «КОРТЕМ-ГОРЭЛТЕХ» присвоен восьмизначный цифровой код организации-разработчика – 72453807.
