НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные аккумуляторные источники электропитания SA-БУФИП предназначены для электропитания напряжением постоянного тока взрывозащищенного электрооборудования. Источники выпускаются с номинальным выходным напряжением 5В, 12В, 15В, 24В, 36В, в одно, двух, трех и четырехканальном исполнении, с различной емкостью аккумуляторной батареи.
Взрывозащищенные аккумуляторные источники SA-БУФИП электропитания выпускаются в буферном исполнении, в котором аккумулятор постоянно подключен к зарядному устройству, входящему в состав источника. При подключении источника к электрической сети, одновременно осуществляются электропитание нагрузки и заряд аккумулятора. В случае отключения напряжения в электрической сети, аккумулятор разряжается, обеспечивая бесперебойное электропитание нагрузки. Источник может питаться от электрической сети ~220В, или от постоянного источника тока 12В, 24В или 36В.
Во взрывозащищенных буферных источниках электропитания используются контроллер управления, выполненные по технологии STAR.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| Технология STAR S = Switching T = Technology A = Advanced R = Revision |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 60079-0-2011,
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IЕС 60079-1-2011, ГОСТ 22782.3-77; ТР ТС 012/2011,
ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d s IIC T5 Gb (для батареи) 1Ex d IIB+H2 T6...T4 Gb (для контроллера) Ex tb IIIC T100°С Db (для батареи) Ex tb IIIC T70°С...T135°С Db (для контроллера) |
| Защита: | IP66/67 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАТАРЕИ | ||
| Температура окружающей среды, °С: | -40...+40 | |
| Максимальное напряжение, В: | 48 | |
| Максимальная сила тока, А: | 63 | |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. | |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 | |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали | |
| Размещение кабельных вводов: | Кабель или кабельные вводы по требованию заказчика | |
| Класс защиты от поражения электрическим током | I | |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) | |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 | |

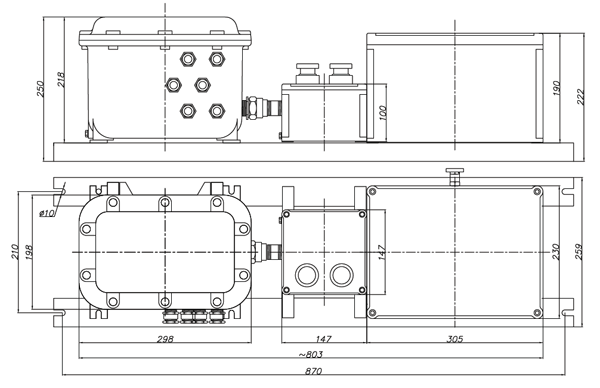

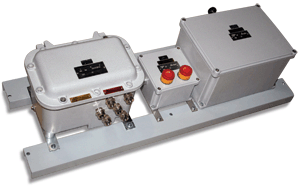

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ (ПРИМЕР КОНСТРУКЦИИ НА РАМЕ)

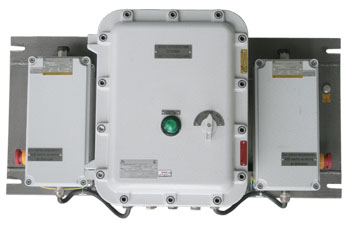

Пример взрывозащищенного буферного источника электропитания SA-БУФИП по схеме заказчика с двумя внешними батареями.
