НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные щиты разветвительные высоковольтные выполнены в виде навесной конструкции, состоящей из основного корпуса и корпуса индикации, соединенных между собой. Взрывозащищенные щиты снабжаются устройством индикации напряжения.
Для прямого ввода кабелей или проводов в Exd оболочку щита применяются специально разработанные Exd вводы для прямого ввода с уплотнением из SANTOPRENE серии FL, FAL. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию ООО «КОРТЕМ-ГОРЭЛТЕХ» уникальной по сравнению с продукцией других компаний.
ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.
Область применения – взрывоопасные зоны помещений и наружных установок I, II, III, IV классов опасности, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующему применение электрооборудования во взрывоопасных зонах и зонах, опасных по воспламенению горючей пыли по ГОСТ 61241-3-2011.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB T6...T4 Gb Ex tb IIIC T70°С...T135°С Db |
| Защита: | IP66/67 |
| Установка: | Категория II по подгруппе газов IIA, IIB, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 |
Максимальное напряжение, В: | 10 кВ |
Номинальный ток, А: | до 600 |
Наружный диаметр подключаемых кабелей, мм: | 36-46 |
Масса, кг не более: | 160 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
Окрашивание изнутри для защиты от конденсата | /ORANGE |
Дренажный клапан | /ECD |
Приемка заказчика | /ПРИЕМКА |
Изолированная нейтраль | /НЕЙТРАЛЬ |
Установка обогрева внутрь корпуса | /ОБОГРЕВ |

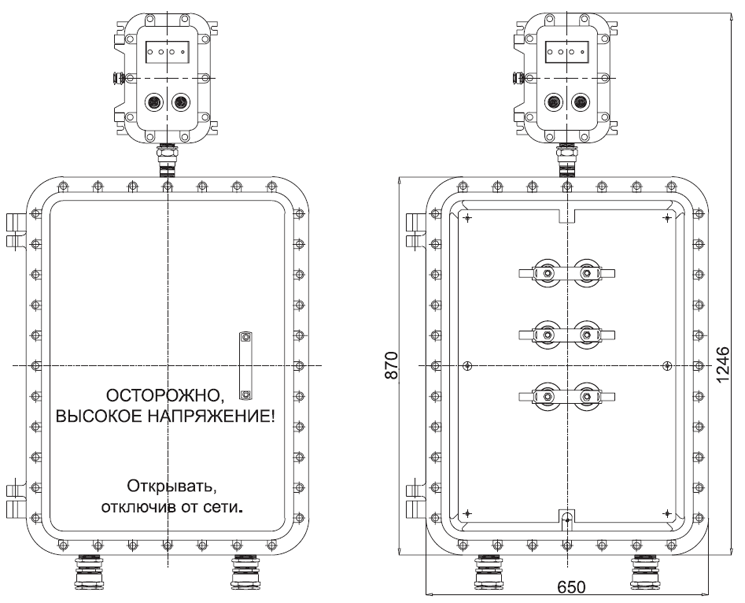

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Примечание: щиты высоковольтные могут быть разработаны и выполнены со всеми требованиями и пожеланиями заказчика.
