НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные выключатели-разъединители-предохранители CCA-ВРП предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Взрывозащищенные выключатели-разъединители-предохранители CCA-ВРП изготавливаются на базе небольших оболочек CCA.
Возможность пломбирования ручки управления CCFE-ВРП.
Область применения - взрывоопасные зоны помещений и наружных установок, и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| Разъединение | Защита |
- Отсоединение обоих выводов плавких вставок в аппаратах всех номиналов. Быстродействующий механизм отключения, независимый от предохранителей. - Полное разъединение цепей питания и управления для обеспечения безопасности людей и оборудования. - Вспомогательные контакты GS1 AN. - Принудительное размыкание контактов в случае приваривания. - Четко видимый разрыв цепи между разомкнутыми контактами - Категории применения ~23/690 В и | - С предохранителями типа gG (gl). - С предохранителями типа aM (совместно с тепловым реле перегрузки). - С быстродействующими предохранителями. - Указатель срабатывания предохранителя - Условный максимальный ток короткого замыкания 100 кА для аппаратов всех номиналов. Отключающая способность предохранителей эквивалентна максимальной отключающей способности выключателей-разъединителей. |
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.20-2002, ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 24754-81 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T4 Gb Ex tb IIIC T85°С...T135°С Db РВ Ex d I Mb X |
| Защита: | IP66/67 |
| Установка: | Категория I по рудничному газу и пыли; |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип/размер резьбы по требованию) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН2 |
Дренажный клапан для слива конденсата | /ECD |
Антиконденсатное покрытие | /ORANGE |
Обогрев | /HEAT |
Климатическое исполнение ОМ1 | /МОРЕ |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ |

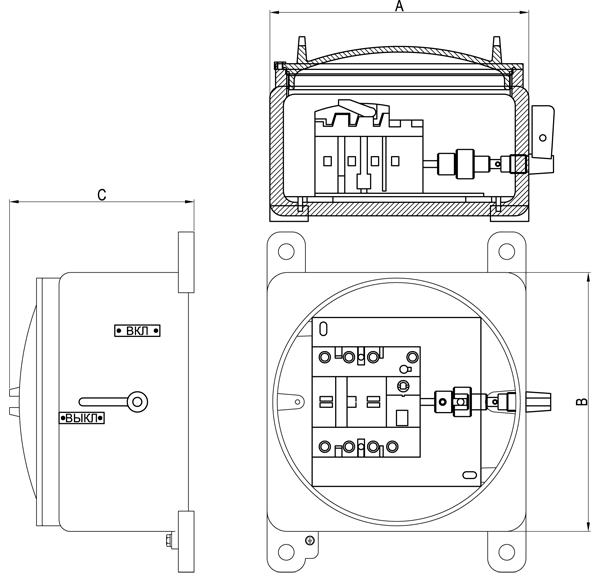

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Для рудничного взрывозащищенного исполнения используются вводные рудничные клеммные коробки с взрывозащитой вида Exd.
| Наименование | Кол-во полюсов | Номинальный ток | Типоразмер плавкой вставки | Габаритные размеры (без учета кабельных вводов) | ||
| A | B | C | ||||
| CCA-ВРП-3Р-32-… | 3 | 32 | C… | 230 | 230 | 165 |
| CCA-ВРП-3Р+Nc-32-… | 4 | 32 | C… | 230 | 230 | 165 |
| CCA-ВРП-3Р-50-… | 3 | 50 | E… | 276 | 276 | 217 |
| CCA-ВРП-4Р-50-… | 4 | 50 | E… | 276 | 276 | 217 |
| CCA-ВРП-3Р-100-… | 3 | 100 | F… | 276 | 276 | 217 |
| CCA-ВРП-4Р-100-… | 4 | 100 | F… | 430 | 430 | 290 |
| CCA-ВРП-3Р-160-… | 3 | 160 | G… | 430 | 430 | 290 |
| CCA-ВРП-4Р-160-… | 4 | 160 | G… | 430 | 430 | 290 |
| CCA-ВРП-3Р-250-… | 3 | 250 | H… | 520 | 520 | 327 |
| CCA-ВРП-4Р-250-… | 4 | 250 | H… | 520 | 520 | 327 |
ФОРМИРОВАНИЕ МАРКИРОВКИ:
ПРИМЕР ЗАКАЗА:
CCA-ВРП-3P-250-HA1201-1FAL4(B)-1FL5(D)
Взрывозащищенный выключатель-разъединитель-предохранитель на базе корпуса CCA трехполюсный на номинальный ток 250А с плавкой вставкой на 200А для защиты от токов К.З. с одним кабельным вводом для бронированного кабеля FAL4BK на стороне В и одним кабельным вводом FL5BK на стороне D.
| Типоразмер и тип плавких вставок | Номинальное напряжение (B) | Номинальный ток (A) | Защита от | |
| короткое замыкание | перегрузка | |||
| C… (цилиндрический 10х38) | ~ 500 | 0,16 0,25 | СА001 | - |
| 0,25 | СА002 | - | ||
| 0,5 | СА005 | - | ||
| 1 | СА01 | - | ||
| 2 | СА02 | СN02 | ||
| 4 | СА04 | СN04 | ||
| 6 | СА06 | СN06 | ||
| 8 | СА08 | СN08 | ||
| 10 | СА10 | СN10 | ||
| 12 | СА12 | СN12 | ||
| 16 | СА16 | СN16 | ||
| ~400 | 20 | СА20 | СN20 | |
| 25 | СА25 | СN25 | ||
| 32 | СА32 | СN32 | ||
| E… (цилиндрический 14х51) | ~690 | 0,25 | ЕА002 | - |
| 0,5 | ЕА005 | - | ||
| ~ 500 | 1 | ЕА01 | - | |
| 2 | ЕА02 | - | ||
| 4 | ЕА04 | ЕN04 | ||
| 6 | ЕА06 | ЕN06 | ||
| 8 | ЕА08 | - | ||
| 10 | ЕА10 | ЕN10 | ||
| 12 | ЕА12 | - | ||
| 16 | ЕА16 | ЕN16 | ||
| 20 | ЕА20 | ЕN20 | ||
| 25 | ЕА25 | ЕN25 | ||
| 32 | ЕА32 | ЕN32 | ||
| 40 | ЕА40 | ЕN40 | ||
| ~ 400 | 50 | ЕА50 | ЕN50 | |
| F… (цилиндрический 22х58) | ~690 | 4 | FА04 | - |
| 6 | FА06 | - | ||
| 8 | FА08 | - | ||
| 10 | FА10 | FN10 | ||
| 16 | FА16 | - | ||
| 20 | FА20 | FN20 | ||
| 25 | FА25 | FN25 | ||
| 32 | FА32 | FN32 | ||
| 40 | FА40 | FN40 | ||
| 50 | FА50 | FN50 | ||
| ~ 500 | 63 | FA63 | FN63 | |
| 80 | FA80 | FN80 | ||
| 100 | FA100 | FN100 | ||
| G… (призматические с ножевыми контактами) | ~ 500 | 50 | GA1051 | GN1051 |
| 63 | GA1061 | GN1061 | ||
| 80 | GA1081 | GN1081 | ||
| 100 | GA1101 | GN1101 | ||
| 125 | GA1121 | GN1121 | ||
| 160 | GA1161 | GN1161 | ||
| H… (призматические с ножевыми контактами) | ~ 500 | 160 | HA1161 | HN1161 |
| 200 | HA1201 | HN1201 | ||
| 250 | HA1251 | HN1251 | ||
| J… (призматические с ножевыми контактами) | ~ 500 | 250 | JA1251 | JN1251 |
| 315 | JA1311 | JN1311 | ||
| 400 | JA1401 | JN1401 | ||
| K… (призматические с ножевыми контактами) | ~ 500 | 400 | KA1401 | - |
| 500 | KA1501 | KN1501 | ||
| 630 | KA1631 | KN1631 | ||
| L… (призматические с ножевыми контактами) | ~ 500 | 630 | LA1631 | - |
| 800 | LA1801 | LN1801 | ||
| 1000 | LA1101 | LN1101 | ||
| ~ 400 | 1250 | LA1251 | LN1251 | |
