НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Компактные модули коммутации взрывозащищенные CCA-УЗО с устройством защитного отключения предназначены для защиты от тока утечки в электрической цепи. При обнаружении устройством в защищаемом участке сети тока утечки (повреждения) на землю, происходит срабатывание устройства, приводящее к отключению защищаемой сети. Устройства серии CCA-УЗО имеет 1Р+N или 3Р+N полюсов. Внутренние и внешние болты заземления. Используются зарекомендовавшие себя промышленные серии УЗО Schneider Electric (торговая марка Merlin Gerin), по требованию клиента устанавливаются и другие типы УЗО.
Для прямого ввода кабелей или проводов в Exd оболочку модуля коммутации применяются специально разработанные Exd вводы для прямого ввода с уплотнением из SANTOPRENE серии FL, FALD, FAL, FG, FGA, FGAD, FGN, FGF. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию ООО «КОРТЕМ-ГОРЭЛТЕХ» уникальной по сравнению с продукцией других компаний.
ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.20-2002,
ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, ГОСТ 14254-96 (МЭК 529-89), Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ; РД 5.2-093-2004, ПБ 05-618-03, ПБ 03-553-03
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb Ex tb IIIC T85°С ...T100°С Db РВ Ex d I Mb X |
| Защита: | IP66/67 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 |
Максимальное напряжение, В: | 1000/250 |
Максимальная сила тока, А: | 400 |
Резьба на присоединительных отверстиях: | 2 отверстия с трубной конической резьбой Rc ISO 7/1
(другой тип и размер резьбы по требованию) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый
сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ |
| Дополнительные контакты (контакт состояния, сигнальный контакт) |
| Моторный привод для дистанционного управления |
| Ручка управления |

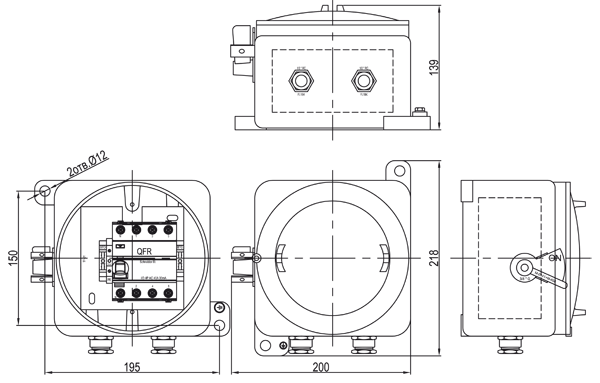

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Для номинального тока до 63А **
** Для тока больше 63А чертежи предоставляются по запросу.
Для рудничного взрывозащищенного исполнения используются вводные рудничные клеммные коробки с взрывозащитой вида Exd.
МАРКИРОВКА ДЛЯ ЗАКАЗА | ОПИСАНИЕ |
| CCA-УЗО /2/25/30 | Устройство защитного отключения 2 полюса, Iном=25A, Iутечки=30мА |
| CCA-УЗО /2/25/300 | Устройство защитного отключения 2 полюса, Iном=25A, Iутечки=300мА |
| CCA-УЗО /2/40/30 | Устройство защитного отключения 2 полюса, Iном=40A, Iутечки=30мА |
| CCA-УЗО /2/40/100 | Устройство защитного отключения 2 полюса, Iном=40A, Iутечки=100мА |
| CCA-УЗО /2/40/300 | Устройство защитного отключения 2 полюса, Iном=40A, Iутечки=300мА |
| CCA-УЗО /2/63/30 | Устройство защитного отключения 2 полюса, Iном=63A, Iутечки=30мА |
| CCA-УЗО /2/63/300 | Устройство защитного отключения 2 полюса, Iном=63A, Iутечки=300мА |
| CCA-УЗО /2/80/300 | Устройство защитного отключения 2 полюса, Iном=80A, Iутечки=300мА |
| CCA-УЗО /2/100/300 | Устройство защитного отключения 2 полюса, Iном=100A, Iутечки=300мА |
| CCA-УЗО /4/25/30 | Устройство защитного отключения 4 полюса, Iном=25A, Iутечки=30мА |
| CCA-УЗО /4/25/300 | Устройство защитного отключения 4 полюса, Iном=25A, Iутечки=300мА |
| CCA-УЗО /4/40/30 | Устройство защитного отключения 4 полюса, Iном=40A, Iутечки=30мА |
| CCA-УЗО /4/40/300 | Устройство защитного отключения 4 полюса, Iном=40A, Iутечки=300мА |
| CCA-УЗО /4/63/30 | Устройство защитного отключения 4 полюса, Iном=63A, Iутечки=30мА |
| CCA-УЗО /4/63/100 | Устройство защитного отключения 4 полюса, Iном=63A, Iутечки=100мА |
| CCA-УЗО /4/63/300 | Устройство защитного отключения 4 полюса, Iном=63A, Iутечки=300мА |
| CCA-УЗО /4/80/300 | Устройство защитного отключения 4 полюса, Iном=80A, Iутечки=300мА |
| CCA-УЗО /4/100/30 | Устройство защитного отключения 4 полюса, Iном=100A, Iутечки=30мА |
| CCA-УЗО /4/100/100 | Устройство защитного отключения 4 полюса, Iном=100A, Iутечки=100мА |
| CCA-УЗО /4/100/300 | Устройство защитного отключения 4 полюса, Iном=100A, Iутечки=300мА |
| CCA-УЗО /4/125/30 | Устройство защитного отключения 4 полюса, Iном=125A, Iутечки=30мА |
| CCA-УЗО /4/125/100 | Устройство защитного отключения 4 полюса, Iном=125A, Iутечки=100мА |
| CCA-УЗО /4/125/300 | Устройство защитного отключения 4 полюса, Iном=125A, Iутечки=300мА |

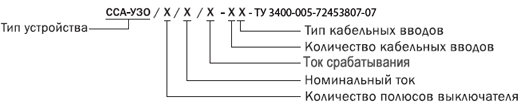

ФОРМИРОВАНИЕ МАРКИРОВКИ
Пример заказа: CCA-УЗО/2/25/30-2FL2 -ТУ 3400-005-72453807-07
Устройство CCA-УЗО, укомплектованное:
- 2-х полюсным устройством защитного отключения (Iном=25A, Iутечки=30мА), с ручкой управления
- 2-мя кабельными вводами под небронированный кабель FL2 (d=12-17 mm)
