НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

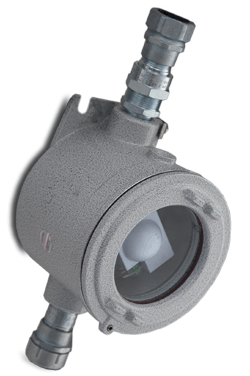

Взрывозащищенные датчики движения EMHA-WAKEUP предназначены для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов, в том числе механического характера (лопасти вентилятора, подвижные части механизмов и т.д.), в зоне обнаружения датчика и в зависимости от уровня освещенности. Взрывозащищенные датчики движения EMHA-WAKEUP эксплуатируются в однофазных электрических сетях переменного тока 230В и частотой 50/60Гц. Взрывозащищенные датчики движения EMHA-WAKEUP работают по принципу радиолокации сверхвысокочастотными волнами 5,8ГГц получая эхо, отраженное от объектов.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0: 1998), ГОСТ 30852.1-2002 (МЭК 60079-1: 1998), ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, ГОСТ 24754-81, Гл. 7.4 ПУЭ; РД 5.2-093-2004, ТР ТС 012/2011, ГОСТ 12.2.007.0-75. ССБТ, ПБ 05-618-03, ПБ 03-553-03 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T5 Gb Ex tb IIIC T85°С...T100°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО № 12.02065.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 |
Напряжение питания, В: | ~220-240 (50/60Гц) |
| Потребляемая мощность, Вт: | 0,9 |
| Мощность передачи, мВт: | < 10 (одна сотая часть от мощности передачи мобильного телефона) |
| Скорость срабатывания, с: | 0,6 - 1,5 |
| Уровень освещенности, Люкс: | 3 - 2000 (регулируемая) |
| Задержка выключения, сек: | 10 - 720 (регулируемая) |
| Дальность срабатывания, м: | 1 - 4 (регулируемая) |
| Высокочастотная система, ГГц: | 5,8 |
| Номинальная нагрузка, Вт: | 1200 |
| Высота установки, м: | 1,5 - 3,6 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное, боросиликатное стекло. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Скоба крепления по схеме заказчика | /FRAME |
| Полимерно-эпоксидное окрашивание RAL FIRE | /RAL FIRE |
| Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ПРИМЕР ФОРМИРОВАНИЯ ЗАКАЗА
СХЕМА СОЕДИНЕНИЙ
|
НАСТРОЙКА
Регулятор уровня освещенности позволяет настроить уровень освещенности, при котором датчик движения запирает нагрузку. Минимальное значение освещенности, при котором нагрузка не включается равно 2 Люкс. Максимальное значение освещенности, при котором включается нагрузка равно 2000 Люкс.
Регулятор задержки позволяет настроить время нагрузки, подключенной к датчику. Максимальное время работы 12 минут. При срабатывании датчика в период действия таймера отсчет начинается повторно.
Регулятор дальности действия позволяет настроить расстояние обнаружения датчиком движущегося объекта. При установке датчика на высоте 2,5 метра минимальное положение регулятора соответствует 1 метру, максимальное – 4 метра.
