Взрывозащищенные щиты освещения типа CCFE-X-СВЕТ

Взрывозащищенные щиты освещения типа CCFE-X-СВЕТ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные щиты освещения CCFE-X-СВЕТ предназначены для распределения переменного тока напряжением 380В, частотой 50Гц, 60Гц и постоянного тока напряжением 220В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Щит освещения во взрывонепроницаемой оболочке может применяться во взрывоопасных зонах согласно главе 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах. Щит освещения рассчитан для работы при высоте над уровнем моря до 4300м. Возможность пломбирования ручек управления щитов освещения ООО «КОРТЕМ-ГОРЭЛТЕХ».

Для прямого ввода кабелей или проводов в Exd оболочку щита освещения применяются специально разработанные Exd вводы для прямого ввода с уплотнением из SANTOPRENE серии FL, FALD, FAL, FG, FGA, FGAD, FGN, FGF. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию ООО «КОРТЕМ-ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.

ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ТР ТС 012/2011, ГОСТ IEC 60079-1-2011, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
РД 5.2-093-2004,ГОСТ 30852.20-2002, ПБ 05-618-03 , ПБ 03-553-03

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность		 – среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт


СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты:

1Ex d IIB+H2 T6...T5 Gb
Ex tb IIIC T70°С...T100°С Db
РВ Ex d I Mb
Защита:
IP66
Установка: Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2;
Категория I по рудничному газу и пыли;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие
частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
Сертификаты соответствия
и разрешения:
TC RU C -RU.ГБ05.B.01022
РОСС RU.ГБ05.B04321
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
Морской регистр СТО № 12.02065.315
Морской регистр СТО № 14.01456.315
ТУ 3400-005-72453807-07
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487

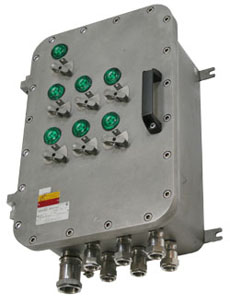

Взрывозащищенный щит освещения типа CCFE-X-СВЕТ/SS из нержавеющей стали



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:
-60...+40/+55
Максимальное напряжение, В:
1000
Максимальная сила тока, А:
650
Резьба на присоединительных отверстиях:
Трубная коническая Rc ISO 7/1 (другой тип/размер резьбы по требованию)
Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (по умолчанию)

Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632) устойчивая к щелочи, каплям соляной и серной кислоты (CCFE / SS)

Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Варианты:
Клапан для дренажа и слива конденсата
Коммутационная износостойкость, циклов:
20 000
Класс защиты от поражения электрическим током:
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:
по требованию Х1, Х2, Х3



Взрывозащищенные микроволновые датчики движения серии EMHA-WAKEUP
Управляющее сумеречное реле CCA-H-RELAY
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Рудничное нормальное исполнение РН2 /РН2
Выносной датчик света сумеречного реле
/LSENSOR
Дренажный клапан для слива конденсата
/ECD
Изготовление из нержавеющей стали /SS
Антиконденсатное покрытие
/ORANGE
Обогрев
/HEAT



КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Взрывозащищенные щиты освещения типа CCFE-X-СВЕТ

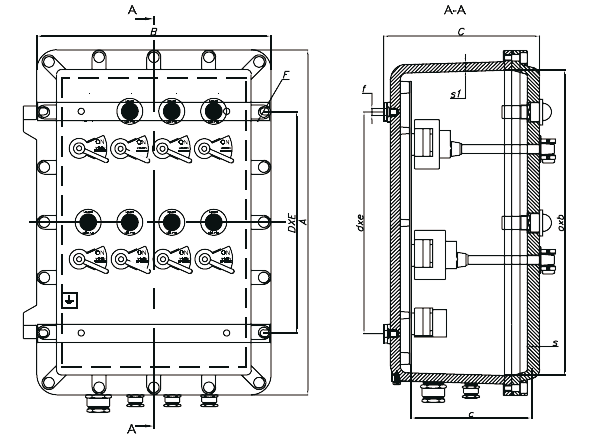

Габаритные размеры корпусов, используемых для щитов освещения CCFE-X-СВЕТ
ТИПОРАЗМЕР
КОРПУСА
РАЗМЕРЫ, ММ
МАКС.
КОЛ-ВО
Р.У.А.В.*,
ШТ
КОЛ-ВО
А.В.
БЕЗ Р.У.**, ШТ
СТАНДАРТНЫЕ
РАЗМЕРЫ
ОКНА, ММ
МАССА,
КГ
ВНЕШНИЕ
ВНУТРЕННИЕ
СТАНД.
КРЕПЛЕНИЕ
КРЕПЛЕНИЕ
СКОБАМИ
A
B
C
a
b
c
S
S1
d
e
f
D
E
F
LxMxH
CCFE-1
304
204
218
240
140
160
9
14
230
130
9
230
210
М8
2
6
-
8,83
CCFE-1P
153
24
2
6

10,00
CCFE-2
424
224
218
360
160
159
10
14
350
150
9
350
230
М8
6
18
-
12,43
CCFE-2P
153
24
6
18
15,65
CCFE-3B
364
284
218
300
220
154
10
14
290
210
9
290
290
М8
8
24
-
13,45
CCFE-3
278
214
8
24
15,72
CCFE-3BP
364
284
218
300
220
154
24
14
290
210
9
290
290
М8
8
24
-
16,35
CCFE-3P
278
214
8
24
18,62
CCFE-4B
432
332
229
360
260
147
10
14
350
250
11
350
330
М10
9
27
18,10
CCFE-4
299
217
9
27
21,90
CCFE-4BP
432
332
229
360
260
163
13
14
350
250
11
350
330
М10
9
27
-
20,20
CCFE-4P
299
233
9
27
24,00
CCFE-45B
567
387
243
490
305
160
24
14
360
236
11
360
356
М10
16
48
-
29,00
CCFE-45
298
210
16
48
32,00
CCFE-45BP
567
387
248
490
305
179
15
14
360
236
11
360
356
М10
16
48
-
31,66
CCFE-45P
298
229
16
48
34,66
CCFE-5B
632
432
271
560
360
186
15
16
550
350
11
550
430
М10
20
60
-
42,00
CCFE-5
341
256
20
60
49,50
CCFE-5BP
632
432
265
560
360
205
24
16
550
350
11
550
430
М10
20
60
-
49,90
CCFE-5P
341
275
20
60
56,50
CCFE-6B
870
650
380
760
540
253
24
22
680
460
14
680
580
M16
42
168
-
136,00
CCFE-6
480
353
42
168

153,00
AQS-1
500
450
207
430
380
127
12
15
420
300
M12
-
-
-
15
63
-
31,30

* Максимальное количество ручек управления автоматическими выключателями на крышке корпуса.

** Максимальное количество устанавливаемых 1-полюсных автоматических выключателей на номинальный ток до 63A без ручек управления (для 2-полюсных автоматических выключателей количество делится на 2, для 3-полюсных - на 3, и т.д.).

Взрывозащищенный щкаф освещения
Максимальное количество элементов управления и индикации, устанавливаемых на крышке корпуса, шт.
ТИПОРАЗМЕР
КОРОБКИ
КРЫШКА С РЕБРАМИ ЖЕСТКОСТИ/СПЛОШНАЯ КРЫШКА
CCFE-1 / CCFE-1P
4/6
CCFE-2 / CCFE-2P
8/10
CCFE-3 / CCFE-3P
8/12
CCFE-4 / CCFE-4P
12/20
CCFE-45 / CCFE-45P
24/28
CCFE-5 / CCFE-5P
32/40
CCFE-6 / CCFE-6P
60/-
CCFE-01
6
AQS-1 / AQS-1P
24/-



ФОРМИРОВАНИЕ МАРКИРОВКИ

Щиты освещения типа CCFE-X-СВЕТ

Пример: CCFE-3B-СВЕТ-3-1-16-FAL1/P-B-3-63-FAL3/P - ТУ 3400-005-72453807-07
Щит освещения на базе корпуса CCFE-3B, укомплектованный:
- 3 отходящими автоматическими выключателями 1п.16А с ручками управления на корпусе
- 3 кабельными вводами под бронированный кабель типа FAL1
- 1 вводным автоматическим выключателем 3п. 63А с ручкой управления на корпусе
- 1 кабельным вводом под бронированый кабель типа FAL3

Если вы затрудняетесь подобрать размер корпуса по требуемой характеристике, поставьте букву X вместо цифр после названия коробки (CCFE - X -...- X).

Щиты освещения типа CCFE-X-СВЕТ могут укомплектовываться управляющим сумеречным выключателем со встроенным или  внешним фотодатчиком в корпусе CSC-H.

Щиты освещения типа CCFE-X-СВЕТ так же могут работать в совместно с управляющим сумеречным реле
CCA-H-RELAY. Сумеречное реле посылает команду на замыкание или размыкание цепи при достижении установленного порога освещенности, определенного фотоэлементом.

 Взрывозащищенный выносной датчик света на базе корпуса CSC-H


Замена ЩОВ (ВЭЛАН)***
ЩОВ (ВЭЛАН) Аналоги производства ООО “КОРТЕМ-ГОРЭЛТЕХ”
Ручки управления от каждого авт. выключателя Ручка управления только вводным авт. выключателем
ЩОВ-100Б CCFE-3B-СВЕТ-3-1-16-FAL1/P-B-FAL3 CCFE-1-СВЕТ-3-1-16-FAL1-B-FAL3
ЩОВ-110Б CCFE-3B-СВЕТ-3-1-16-FAL1/P-B-3-63-FAL3/P CCFE-3B-СВЕТ-3-1-16-FAL1-B-3-63-FAL3/P
ЩОВ-5110Б CCFE-3B-СВЕТ-3-1-16-FAL1/P-B-3-25-FAL2/P CCFE-3B-СВЕТ-3-1-16-FAL1-B-3-25-FAL2/P
ЩОВ-200Б CCFE-4B-СВЕТ-6-1-16-FAL1/P-B-FAL3 CCFE-3B-СВЕТ-6-1-16-FAL1-B-FAL3
ЩОВ-210Б CCFE-45B-СВЕТ-6-1-16-FAL1/P-B-3-63-FAL3/P CCFE-3B-СВЕТ-6-1-16-FAL1-B-3-63-FAL3/P
ЩОВ-211Б CCFE-45B-СВЕТ-6-1-16-FAL1/P-B-3-63-FAL4/P CCFE-3B-СВЕТ-6-1-16-FAL1-B-3-63-FAL4/P
ЩОВ-310Б CCFE-45B-СВЕТ-9-1-16-FAL1/P-B-3-63-FAL3/P CCFE-4B-СВЕТ-9-1-16-FAL1-B-3-63-FAL3/P
ЩОВ-311Б CCFE-45B-СВЕТ-9-1-16-FAL1/P-B-3-63-FAL4/P CCFE-4B-СВЕТ-9-1-16-FAL1-B-3-63-FAL4/P
ЩОВ-410Б CCFE-5B-СВЕТ-12-1-16-FAL1/P-B-3-63-FAL3/P CCFE-45B-СВЕТ-12-1-16-FAL1-B-3-63-FAL3/P
ЩОВ-411Б CCFE-5B-СВЕТ-12-1-16-FAL1/P-B-3-63-FAL4/P CCFE-45B-СВЕТ-12-1-16-FAL1-B-3-63-FAL4/P
ЩОВ-0100Д CCFE-3B-СВЕТ-1-3-63-FAL1/P-B-FAL3 CCFE-1-СВЕТ-1-3-63-FAL1-B-FAL3
ЩОВ-0200Д CCFE-3B-СВЕТ-2-3-25-FAL1/P-B-FAL3 CCFE-3B-СВЕТ-2-3-25-FAL1-B-FAL3
ЩОВ-0210Д CCFE-4B-СВЕТ-2-3-25-FAL1/P-B-3-100-FAL4/P CCFE-4B-СВЕТ-2-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-0310Д CCFE-45B-СВЕТ-3-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-3-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-0311Д CCFE-45B-СВЕТ-3-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-3-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-0410Д CCFE-45B-СВЕТ-4-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-4-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-0411Д CCFE-45B-СВЕТ-4-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-4-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-1000Д CCFE-3B-СВЕТ-3-1-25-FAL1/P-B-FAL3 CCFE-1-СВЕТ-3-1-25-FAL1-B-FAL3
ЩОВ-1010Д CCFE-4B-СВЕТ-3-1-25-FAL1/P-B-3-100-FAL4/P CCFE-3B-СВЕТ-3-1-25-FAL1-B-3-100-FAL4/P
ЩОВ-1100Д CCFE-3B-СВЕТ-3-1-25-1-3-25-FAL1/P-B-FAL3 CCFE-3B-СВЕТ-3-1-25-1-3-25-FAL1-B-FAL3
ЩОВ-1110Д CCFE-45B-СВЕТ-3-1-25-1-3-25-FAL1/P-B-3-100-FAL4/P CCFE-4B-СВЕТ-3-1-25-1-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-1210Д CCFE-45B-СВЕТ-3-1-25-2-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-3-1-25-2-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-1211Д CCFE-45B-СВЕТ-3-1-25-2-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-3-1-25-2-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-1310Д CCFE-45B-СВЕТ-3-1-25-3-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-3-1-25-3-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-1311Д CCFE-45B-СВЕТ-3-1-25-3-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-3-1-25-3-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-2000Д CCFE-4B-СВЕТ-6-1-25-FAL1/P-B-FAL3 CCFE-3B-СВЕТ-6-1-25-FAL1-B-FAL3
ЩОВ-2010Д CCFE-45B-СВЕТ-6-1-25-FAL1/P-B-3-100-FAL4/P CCFE-4B-СВЕТ-6-1-25-FAL1-B-3-100-FAL4/P
ЩОВ-2110Д CCFE-45B-СВЕТ-6-1-25-1-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-6-1-25-1-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-2111Д CCFE-45B-СВЕТ-6-1-25-1-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-6-1-25-1-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-2210Д CCFE-5B-СВЕТ-6-1-25-2-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-6-1-25-2-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-2211Д CCFE-5B-СВЕТ-6-1-25-2-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-6-1-25-2-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-3010Д CCFE-5B-СВЕТ-9-1-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-9-1-25-FAL1-B-3-100-FAL4/P
ЩОВ-3011Д CCFE-5B-СВЕТ-9-1-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-9-1-25-FAL1-B-3-100-FAL4/P
ЩОВ-3110Д CCFE-5B-СВЕТ-9-1-25-1-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-9-1-25-1-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-3111Д CCFE-5B-СВЕТ-9-1-25-1-3-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-9-1-25-1-3-25-FAL1-B-3-100-FAL4/P
ЩОВ-4010Д CCFE-5B-СВЕТ-12-1-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-12-1-25-FAL1-B-3-100-FAL4/P
ЩОВ-4011Д CCFE-5B-СВЕТ-12-1-25-FAL1/P-B-3-100-FAL4/P CCFE-45B-СВЕТ-12-1-25-FAL1-B-3-100-FAL4/P

***При замене ЩОВ (ВЭЛАН) вы также можете использовать следующую форму заказа: Щит освещения CCFE-X-СВЕТ аналог ЩОВ-100Б

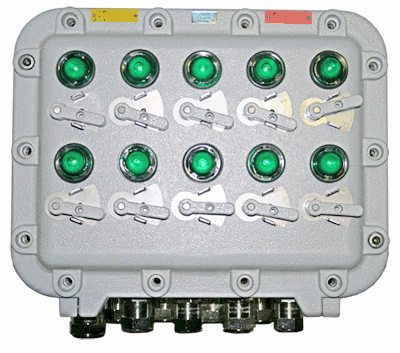

Взрывозащищенный щит освещения по схеме заказчика
