НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные трехполюсные автоматические выключатели с функцией тепловой защиты серии EFD-3 используются для контроля, управления и защиты трехфазных асинхронных электродвигателей различных технологических установок предприятий. Автоматические выключатели EFD-3 применяются в химической, нефтехимической, фармацевтической и других областях промышленности, где необходимо использование взрывозащищенного оборудования.
Взрывозащищенные трехполюсные автоматические выключатели с функцией тепловой защиты серии EFD- обладают высокой стойкость, к воздействию сероводорода, что письменно подтверждено в сертификатах ТР ТС. Срок службы Exd оболочек изделий по поверхности ВЗРЫВ более 25 лет. В Exd оболочке установлен модульный электромагнитный выключатель с функцией ручного регулирования установки тока тепловой защиты. Осуществить полноценную взрывозащиту выключателей при сильноточном дуговом коротком замыкании довольно сложно.
Для увеличения надежности взрывозащищенных выключателей EFD-3 ООО «КОРТЕМ-ГОРЭЛТЕХ» применят специально подобранные модульные выключатели тепловой защиты с более высококачественными изоляционными материалами, по сравнению с общепромышленными. Это позволяет получить изделия не только соответствующие уровню необходимой категории взрывоопасности смеси, но изделие исключающие перегрев и дальнейшею неисправность электрических компонентов. На крышке корпуса установлена удобная большая ручка управления. (Важно при работе в рукавицах на улице при низких температурах). На ручку управления можно устанавливать пломбу или замок для защиты от несанкционированного использования.
Для прямого ввода кабелей или проводов в Exd оболочку EFD-3 применяются специально разработанные Exd вводы для прямого ввода с уплотнением из SANTOPRENE серии FL, FAL, FALD, FG, FGA, FGAD, FGN, FGF. Согласно обязательным требованиям характеристики отражены в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию ООО «КОРТЕМ-ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.
ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIB T6...T5 Gb Ex tb IIIС T85°С...T100°С Db |
| Защита: | IP65/66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -40…+40/+55 |
Максимальное напряжение, В: | ~1000 /  250 |
Номинальный ток, А: | до 400 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 (по требованию RAL FIRE) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |

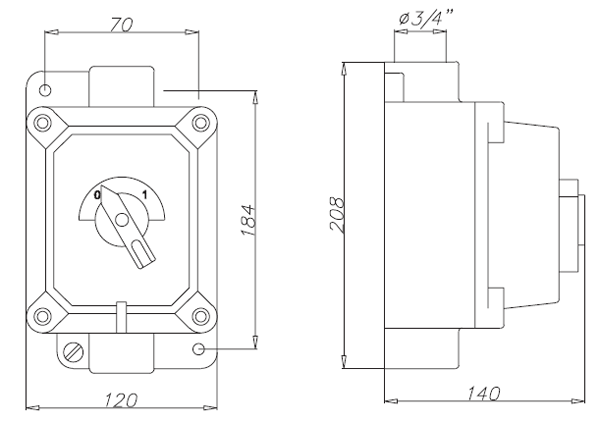

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИПОРАЗМЕР | ОТКЛЮЧАЕМЫЙ ТОК КЗ, А | НОМИНАЛЬНЫЙ ТОК, А | УСТАВКА ТОКА ТЕПЛОВОЙ ЗАЩИТЫ, А | МАССА, КГ |
EFD3-02-ТУ 3400-005-72453807-07 | 2,9 | 0,25 | 0,16-0,25 | 2,250 |
EFD3-04-ТУ 3400-005-72453807-07 | 4,8 | 0,4 | 0,25-0,4 | 2,250 |
EFD3-06-ТУ 3400-005-72453807-07 | 7,2 | 0,6 | 0,4-0,6 | 2,250 |
EFD3-10-ТУ 3400-005-72453807-07 | 12 | 1,0 | 0,6-1 | 2,250 |
EFD3-16-ТУ 3400-005-72453807-07 | 19 | 1,6 | 1-1,6 | 2,250 |
EFD3-25-ТУ 3400-005-72453807-07 | 29 | 2,5 | 1,6-2,5 | 2,250 |
EFD3-40-ТУ 3400-005-72453807-07 | 48 | 4,0 | 2,5-4 | 2,250 |
EFD3-63-ТУ 3400-005-72453807-07 | 72 | 6,0 | 4-6 | 2,250 |
EFD3-100-ТУ 3400-005-72453807-07 | 120 | 10,0 | 6-10 | 2,250 |
EFD3-160-ТУ 3400-005-72453807-07 | 192 | 16,0 | 10-16 | 2,250 |
EFD3-200-ТУ 3400-005-72453807-07 | 240 | 20,0 | 16-20 | 2,250 |
EFD3-250-ТУ 3400-005-72453807-07 | 300 | 25,0 | 20-25 | 2,250 |
ФОРМИРОВАНИЕ МАРКИРОВКИ
П ример заказа: EFD3-06-1FL2-ТУ 3400-005-72453807-07
Автоматический выключатель с функцией тепловой защиты серии EFD-3 на номинальный ток 0,6А, укомплектованный кабельным вводом под небронированный кабель FL2(d=12-17мм)
