НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Пускатель взрывозащищенный типа CCА-Х-М предназначен для дистанционного управления электродвигателем в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности, в зонах с потенциально взрывоопасной атмосферой.
Для прямого ввода кабелей или проводов в Exd оболочку пускателя применяются специально разработанные Exd вводы для прямого ввода с уплотнением из SANTOPRENE серии FL, FAL, FALD. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию ООО «КОРТЕМ-ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.
ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ
| СООТВЕТСТВИЕ СТАНДАРТАМ ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, Гл. 7.3 ПУЭ, гл. 7.4 ПУЭ; РД 5.2-093-2004 |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты,ГОСТ Р МЭК 60079 (газ и пыль): |  1Ex d IIС T6...T4 Gb Ex tb IIIC T85°С...T135°С Db |
| Защита: | IP66 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль |
| Сертификаты соответствия и разрешения: | TC RU C-RU.ГБ05.В.01022 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -60...+40/+55 |
Максимальное напряжение, В: | 1000 |
Максимальная сила тока, А: | 400 |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO 7/1 (другой тип и размер резьбы по требованию) |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Варианты: | Клапан для дренажа и слива конденсата |
Максимальная частота коммутации: | 3600 коммутационных циклов в час |
Механическая износостойкость: | 15 млн. коммутационных циклов (сборка на базе комплектующих Schneider Electric ) |
Класс защиты от поражения электрическим током | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |

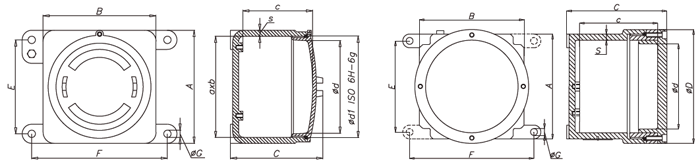

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИП КОРПУСА | РАЗМЕРЫ, ММ | МАССА, КГ | ||||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | КРЕПЛЕНИЕ | ||||||||||||
A | B | C | ØD | a | b | c | Ød | Ød1 | s | E | F | ØG | ||
CCA | 120 | 120 | 116 | - | 96 | 96 | 81 | 80 | 95X2 | 12 | 100 | 145 | 9 | 1,91 |
CCA-S | 120 | 120 | 145 | - | 96 | 96 | 110 | 80 | 95X2 | 12 | 100 | 145 | 9 | 2,1 |
CCA-0 | 150 | 150 | 130 | - | 126 | 126 | до | 115 | 130X2 | 12 | 126 | 174 | 10 | 2,52 |
ССА-0C | 120 | 120 | 125 | 148 | 126 | 126 | 81 | 90 | 130X2 | 12 | 126 | 174 | 10 | - |
ССА-01 | 174 | 174 | 140 | - | 146 | 146 | 100 | 135 | 150X2 | 12 | 154 | 195 | 10 | 3,9 |
ССА-01C | 174 | 174 | 161 | 168 | 146 | 146 | 120 | 90 | 150X2 | 12 | 154 | 195 | 10 | - |
ССА-02 | 230 | 230 | 165 | - | 204 | 204 | 113 | 185 | 200X2 | 12 | 196 | 265 | 14 | 6,83 |
ССА-02C | 230 | 230 | 154 | 220 | 204 | 204 | 90 | 140 | 200X2 | 12 | 196 | 265 | 14 | - |
ССА-03 | 276 | 276 | 217 | - | 250 | 250 | 158 | 235 | 250X2 | 12 | 236 | 316 | 14 | 11,92 |
ССА-0ЗC | 276 | 276 | 200 | 270 | 250 | 250 | 140 | 180 | 250X2 | 12 | 236 | 316 | 14 | - |
ССА-04 | 430 | 430 | 290 | - | 398 | 398 | 185 | 360 | 390X3 | 16 | 390 | 480 | 14 | 29,36 |
CCA-04C | 430 | 430 | 275 | 410 | 398 | 398 | 190 | 310 | 390X3 | 16 | 390 | 480 | 14 | - |

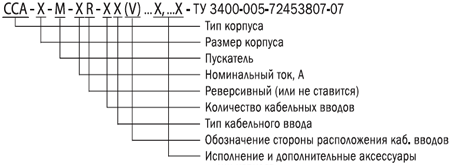

ФОРМИРОВАНИЕ МАРКИРОВКИ
 |
| ||||||||||||||
Пример: CCA-02-M-10–2FAL2(A)-1FL1(D)- ТУТУ 3400-005-72453807-07
Пускатель на базе корпуса CCA-02, укомплектованный:
- 1 контактором на 10А
- 2 кабельными вводами под бронированый кабель типа FAL2
- 1 кабельным вводом под небронированный кабель FL1
Если вы затрудняетесь подобрать размер корпуса по требуемой характеристике, поставьте букву X вместо цифр после названия коробки (CCA - X -...- X).
