НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

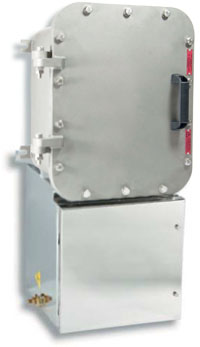

Универсальные взрывозащищенные комбинированные корпуса CCFE/SS + CTB-C это взрывонепроницаемые оболочки серии CCFE/SS со совмещенной клеммной коробкой СТВ-C взрывозащиты вида «е». Вынесение клеммных зажимов в совмещенную клеммную коробку позволяет высвободить полезное пространство во взрывонепроницаемой оболочке CCFE/SS, уменьшить ее габаритные размеры, вес и стоимость готового изделия, упростить доступ к клеммным соединениям,.
Крышка и стенки взрывозащищенных оболочек CCFE/SS выполнены с высочайшими характеристиками прочности из нержавеющей стали МОНЕЛЬ марки 03Х17Н14М3 по ГОСТ 5632. Из-за своего выдающегося сопротивления коррозии и окислению, хороших механических свойств и технологичности нержавеющая сталь AISI 316L часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью такая сталь обладает отличной стойкостью к высоким температурам, и рабочим агрессивным средам, в том числе щелочи и каплям соляной и серной кислот. Эта марка нержавеющей стали используется также при изготовлении оборудования для пищевой промышленности.
Нержавеющая сталь марки AISI 316L ("монель" марки 03Х17Н14М3 по ГОСТ 5632) Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ
СООТВЕТСТВИЕ СТАНДАРТАМ
|
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащитыдля корпуса CCFE/SS: |  1Ex d IIB+H2 T6...T4 Gb 1Ex d [ia] IIB+H2 T6...T4 Gb 1Ex d [ib] IIB+H2 T6...T4 Gb Ex tb IIIC T85°C...T135°C Db PB Ex d I Mb |
 Маркировка взрывозащитыдля корпуса CTB-C: |  1Ex e II T6...T4 Gb 1Ex e [ia] IIC T6...T4 Gb 0Ex ia IIC T6...T4 Ga Ex ia IIIC T85°С... T135°С Da Ex tb IIIC T85°С... T135°С Db РО Ex ia I Ma  РП Ex e I Mc |
| Защита: | IP66/67 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB+H2, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №14.01457.315 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Температура окружающей среды, °С: | -50...+40/+55 |
Максимальное напряжение, В: | 1000 |
Максимальная сила тока, А: | 800 |
Материал корпуса: | Нержавеющая сталь марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), уcтойчивая к щелочи и каплям соляной и серной кислоты |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
Дренажное устройство для слива конденсата | /ECD | Устройство объединения экранов кабелей | /ЭКРАН |
Вентиляционное устройство для удаления влаги | /ECDS | Заземление крышки корпуса | /PE COVER |
| Выпускное устройство для удаления избыточного давления | /ECDP | Невыпадающие болты крепления крышки | /NOTDROP |
| Рудничное исполнение | /РB | Изготовление из нержавеющей стали | /SS |
| Рудничное нормальное исполнение РН2 | /РН2 | Совокупность средств для снижения электромагнитных помех | /КИП |
Климатическое исполнение IP67 | /IP67 | Шины фаз R | /ШИНЫ R |
Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ | Шина нейтрали N | /ШИНА N |
| Предел огнестойкости E45 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Внутренняя шина заземления РЕ | /ШИНА РЕ |
Специальное исполнение для ядерных установок
атомных станций | /МАЛАЯ ТЕЧЬ | Элементы управления | /М |
Климатическое исполнение ОМ1 | /МОРЕ | Маркировка клеммных зажимов по схеме заказчика | /МАРКИРОВКА |
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ | Наличие перемычек между клеммными зажимами по схеме заказчика | /СХЕМА |
Приемка заказчика | /ПРИЕМКА | Радиатор охлаждения | /РАДИАТОР |
Шильд с надписью заказчика | /TAG надпись | Внутренняя теплоизоляция | /ТЕРМОИЗОЛЯЦИЯ |
| Болт с пломбировкой | /ПЛОМБА | Термообогрев для автоматики | /ОБОГРЕВ |
Шильды со световозвращающим покрытием | /LIGHTRETURNING | Смотровое окно | /WINDOW |
| Центрирующий штифт (для CCFE-6, CCFE-6B) | /SPOTTER | Монтажная панель | /B |

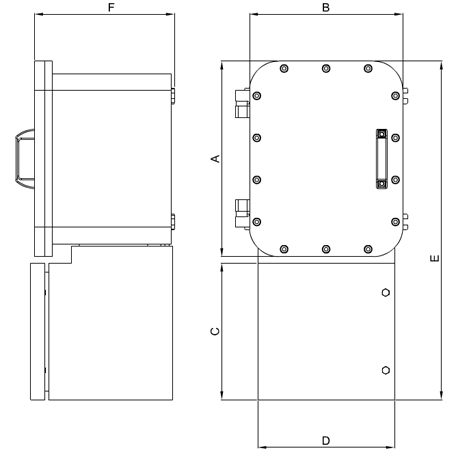

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
| ТИП КОРПУСА | A | B | C | D | E | F | МАССА, КГ |
| CCFE3/SS+CTB-C3 | 372 | 284 | 260 | 260 | 645 | 267 | 63 |
| CCFE3B/SS+CTB-C3B | 372 | 284 | 260 | 260 | 645 | 207 | 57 |
| CCFE4/SS+CTB-C4 | 432 | 332 | 306 | 306 | 751 | 287 | 81 |
| CCFE4B/SS+CTB-C4B | 432 | 332 | 306 | 306 | 751 | 217 | 73 |
| CCFE5/SS+CTB-C5 | 632 | 432 | 450 | 382 | 1096 | 327 | 147 |
| CCFE5B/SS+CTB-C5B | 632 | 432 | 450 | 382 | 1096 | 257 | 134 |
| CCFE6/SS+CTB-C6 | 860 | 640 | 620 | 450 | 1490 | 409 | 297 |
| CCFE6B/SS+CTB-C6B | 860 | 640 | 620 | 450 | 1490 | 309 | 271 |
