НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

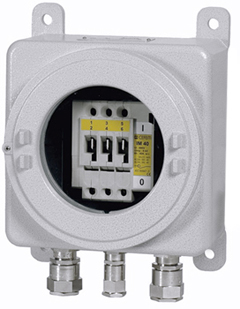

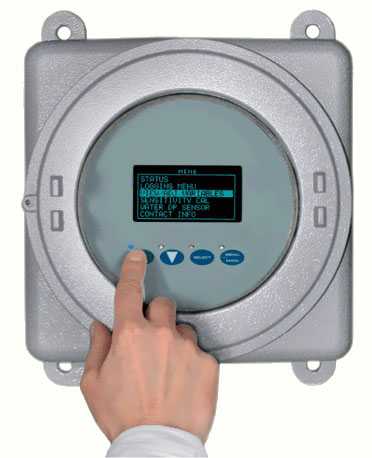

Взрывозащищенные коробки (взрывонепроницаемые оболочки) типа CCА-V с окном применяются для размещения приборов КИП, а также любой аппаратуры для визуального контроля, включая мониторы и дисплеи в случае необходимости их монтажа как во взрывоопасных зонах, условиях с агрессивной окружающей средой, так и для общепромышленного применения.
Технология литья, используемая при изготовлении взрывозащищенных коробок CCА-V с окном, позволяет изготавливать взрывозащищенные коробки с высочайшими характеристиками прочности, исключается образование микротрещин. Поэтому не требуется дополнительная обработка внутренней поверхности корпуса, что позволяет повысить величину рассеиваемой тепловой мощности оболочки.
Окна взрывозащищенных оболочек CCА-V выполнены из ударопрочного жаростойкого боросиликатного стекла. Боросиликатные стекла взрывозащищенных коробок CCА-V содержат в химическом составе натрий или кальций, что делает их более устойчивыми к агрессивным средам и к тепловому удару благодаря низкому коэффициенту расширения.
Взрывозащищенные оболочки CCА-V с окном относятся к корпусам третьего поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.
Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.
Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ТР ТС 012/2011, ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ,
Гл. 7.4 ПУЭ, РД 5.2-093-2004, ПБ 05-618-03, ПБ 03-553-03, ГОСТ 12.2.007.0-75
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность – водоснабжение | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – морской и речной транспорт – горнодобывающая промышленность – канализация – утилизация отходов |

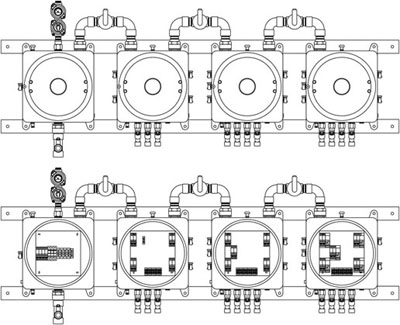

| Применение модуля из двух и более взрывозащищенных коробок CCA на раме позволяет решить задачи, где требуются габариты, превышающие максимально выпускаемый размер взрывозащищенных коробок CCA. |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T6...T4 Gb 1Ex d [ia] IIC T6...T4 Gb 1 Ex d [ib] IIC T6...T4 Gb Ex tb IIIC T85°С...T135°С Db РВ Ex d I Mb X РВ Ex d [ib] I Mb X |
| Защита: | IP66/67/68 |
| Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.B.01022 РОСС RU.ГБ05.B04321 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №13.04067.315 ТУ 3400-005-72453807-07 НСОПБ.RU.ПР 014.Н.00042 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+40/+55 |
| Максимальное напряжение, В: | ~1000,  250 |
| Максимальная сила тока, А: | 400 |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно-ударопрочное, боросиликатное стекло |
| Покрытие: | Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки), силиконовое уплотнение |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | Резьбовое соединение |
| Крепление корпуса: | 2 или 4 внешние монтажные точки |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Размещение кабельных вводов: | По спецификации заказчика |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
НАИМЕНОВАНИЕ | МАРКИРОВКА | НАИМЕНОВАНИЕ | МАРКИРОВКА |
| Рудничное нормальное исполнение | /РН2 | Окрашивание внешней поверхности в цвет по требованию заказчика | /RAL код |
Антиконденсатное покрытие | /ORANGE | Устройство объединения экранов кабелей | /ЭКРАН |
Дренажное устройство для слива конденсата | /ECD | Заземление крышки корпуса | /PE COVER |
Вентиляционное устройство для удаления влаги | /ECDS | Совокупность средств для снижения электромагнитных помех | /КИП |
Климатическое исполнение ОМ1 | /МОРЕ | Шины фаз R | /ШИНЫ R |
Исполнение для тропиков с защитой от насекомых | /ТЕРМИТЫ | Шина нейтрали N | /ШИНА N |
Специальное исполнение для ядерных установок атомных станций | /МАЛАЯ ТЕЧЬ | Внутренняя шина заземления РЕ | /ШИНА РЕ |
| Предел огнестойкости E30 (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА") | /FIRE | Элементы управления | /М |
Монтажная панель | /B | ||
Сейсмостойкое исполнение | /MSK-64 9 БАЛЛОВ | Маркировка клеммных зажимов по схеме заказчика | /МАРКИРОВКА |
Приемка заказчика | /ПРИЕМКА | Наличие перемычек между клеммными зажимами по схеме заказчика | /СХЕМА |
Шильд с надписью заказчика | /TAG надпись | Радиатор охлаждения | /РАДИАТОР |
Шильды со световозвращающим покрытием | /LIGHTRETURNING | Термообогрев для автоматики | /ОБОГРЕВ |

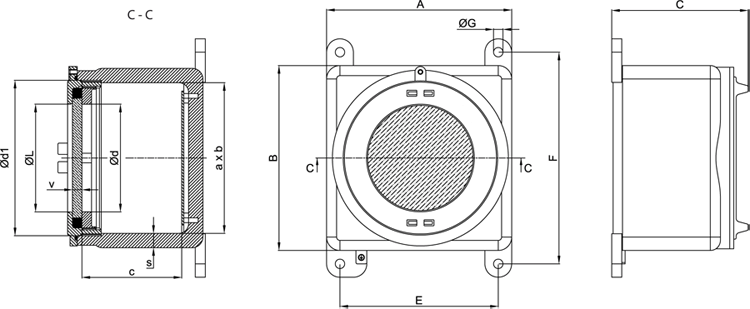

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИП КОРОБКИ | 3D-МОДЕЛЬ И ЧЕРТЕЖ | РАЗМЕРЫ, ММ | МАССА, КГ | |||||||||||||
ВНЕШНИЕ | ВНУТРЕННИЕ | ОКНО | КРЕПЛЕНИЕ | |||||||||||||
A | B | C | a | b | c | Ød | Ød1 | s | v | ØL | E | F | ØG | |||
| ССА-0V | 150 | 150 | 124 | 125 | 126 | 80 | 89 | 130X2 | 12 | 10 | 91 | 125 | 170 | 11 | 3,2 | |
| ССА-01V | 175 | 176 | 155 | 148 | 150 | 108 | 90 | 150X2 | 13 | 10 | 88 | 154 | 195 | 10 | 4,6 | |
| ССА-02V | 235 | 233 | 153 | 208 | 208 | 94 | 140 | 200X2 | 13 | 12 | 140 | 198 | 268 | 13 | 8,5 | |
| ССА-0ЗV | 279 | 277 | 197 | 253 | 251 | 142 | 180 | 250X2 | 13 | 15 | 181 | 237 | 317 | 14 | 12,1 | |
CCA-04V | 430 | 430 | 275 | 398 | 398 | 190 | 310 | 390X3 | 16 | 20 | 310 | 390 | 480 | 14 | - | |
| Монтажная панель | ||||||||||||||||||||||||||||||||||
Преимущества и область применения взрывозащищенных коробок CCA | Опросный лист по взрывозащищенным коробкам серии CCA | Выбор типа коробки CCA и формирование заказа | Взрывозащищенные коробки типа CCA из сплава KSi13 |

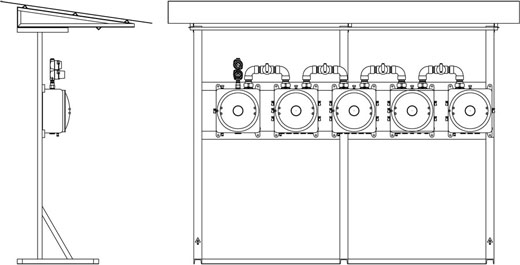

ВЗРЫВОБЕЗОПАСНЫЕ РАМЫ IIGb / IIIDb ДЛЯ МОДУЛЬНОГО ИСПОЛНЕНИЯ
При проектировании шкафов возникают ситуации, когда габаритов имеющихся корпусов недостаточны для размещения оборудования. В этом случае можно разделить шкаф на отдельные модули, соединенные либо металлорукавами, либо с помощью трубной проводки. Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме /FRAME или /РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали. Рамы изготавливаются для настенного или напольного монтажа и относятся к фрикционно искробезопасному неэлектрическому оборудованию с уровнем взрывозащиты IIGb и IIIDb. |
 |  |

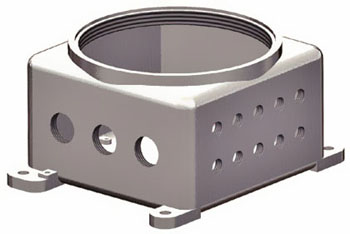

МЕХОБРАБОТКА КОРОБОК CCA

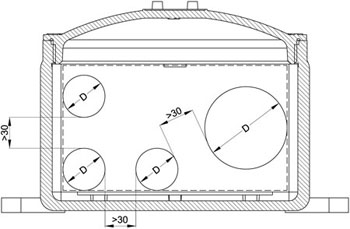

Толщина стенок взрывозащищенных оболочек CCA достаточна для изготовления резьбовых отверстий для присоединения различных типов взрывозащищенных кабельных вводов, элементов управления и индикации. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, элементов и модулей для специальных задач, а так же элементов типового исполнения по требованию заказчика. Большой размер элементов управления серии М дает возможность работать в рукавицах, элементы индикации имеют большой диаметр - 40 мм и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Ручки для автоматических выключателей, выбираются в зависимости от количества полюсов и типа выключателя, длина оси ручки может быть адаптирована к типу автоматического выключателя и к используемому размеру и типу взрывозащищенной коробки.
Система автоматизированного проектирования САПР "ГорэлтЕх" |
 |  |
| ТИПОРАЗМЕР КОРПУСА | НА ОДНУ СТОРОНУ | |||||||||
| ЗОНА СВЕРЛЕНИЯ | ТИП РЕЗЬБЫ КАБЕЛЬНОГО ВВОДА | |||||||||
| 1/2" 20x1,5 | 3/4" 25x1,5 | 1" 32x1,5 | 1 1/4" 40x1,5 | 1 1/2" 50x1,5 | 2" 63x1,5 | 2 1/2" 75x1,5 | 3" 85x2 | 4" | ||
| CCA-01V | 135x70 | 5 | 3 | 2 | 2 | 2 | 1 | - | - | - |
| CCA-02V | 180x85 | 8 | 6 | 5 | 3 | 2 | 2 | 2 | - | - |
| CCA-03V | 230x130 | 15 | 12 | 8 | 6 | 6 | 3 | 2 | 2 | 1 |
| CCA-04V | 375x120 | 21 | 14 | 12 | 10 | 9 | 4 | 3 | 3 | 2 |
| CCA-05V | 445x140 | 27 | 24 | 14 | 12 | 11 | 7 | 4 | 4 | 3 |
РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ ВНУТРИ КОРОБОК CCA
Типовые электрические компоненты устанавливаемые в коробки: приборы КИП, а также любая аппаратура для визуального контроля, включая мониторы и дисплеи, видеокамеры, IT компоненты, реле и таймеры, клеммные зажимы, предохранители и др. Электрическое оборудование и компоненты, поставляемые вместе с коробками, изготовлены ведущими производителями. В случае необходимости какой-либо специальной комплектации, пожалуйста, при заказе дайте соответствующую спецификацию. Перечисленные здесь электрическое оборудование и компоненты не исчерпывают всех возможных вариантов комплектации коробок. Другие варианты оборудования и могут быть поставлены по специальному заказу. |
 |  |  | |
 |  | ||
АКСЕССУАРЫ И ЗАПАСНЫЕ ДЕТАЛИ ДЛЯ КОРОБОК CCFE
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Монтажные пластины | CCA-01V | Алюминий 2,5мм Оцинкованная сталь (...AC) | TF-01 |
| CCA-02V | TF-02 | |||
| CCA-03V | TF-03 | |||
| CCA-04V | TF-04 | |||
| CCA-05V | TF-05 | |||
 | Крышка со смотровым окном | CCA-01V | Жаростойкое боросиликатное стекло | K-0253 |
| CCA-02V | K-0145 | |||
| CCA-03V | K-0254 | |||
| CCA-04V | K-0255 | |||
| CCA-05V | K-0195 | |||
 | Дренажно вентиляционные устройства ECD | ECD-210S | ||
 | Разделительные фитинги с заливкой компаундом cерии EYS, EZS, EYD, EZD | 218-9301 | ||
 | Элементы управления и индикации ExdIICU с металлическим основанием повышенной прочности | |||
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
