Электротехническое взрывозащищенное оборудование

Монтажная панель

Основные размеры монтажной панели для коробок CCA, мм ТИП МОНТАЖНОЙ ПАНЕЛИ A B a b C D F РАСПОЛ- ОЖЕНИЕ ОТВЕРСТИЙ e, (только для CCA-E) ТИП КОРОБКИ TF 80 80 60 48 29 29 20 1,3 - CCA TF-S 80 80 60 50 8 50 20 2,4 - CCA-S TF-0/TF-0E 100 100 80 60 39 39 20 1,3 15 CCA-0 CCA-0E TF-01/TF-01 115 115 90 90 46,5 46,5 20 1,3 15 CCA-01 CCA-01E TF-02 150 150 130 130 без выреза 1,3 - CCA-02 TF-02E 150 150 120 120 64 64 20 1,3 18 CCA-02E TF-03 200 200 158 158 без выреза 1,3 - CCA-03TF TF-03E 200 200 145 145 89 89 22 1,3 40 CCA-03E TF-04/ TF-04E 270 270 230 230 без выреза 1,2, 3,4 20 CCA-04 CCA-04E

Минимальные расстояния между отверстиями на коробках CCA, мм

	4”									175
М90х1,5	3”								140	155
М75х1,5	2 1/2”							115	130	145
М63х1,5	2”						95	110	120	135
М50х1,5	1 1/2”					85	90	105	115	130
М40х1,5	1 1/4”				75	80	85	100	110	125
М32х1,5	1”			65	70	75	80	95	105	120
М25х1,5	3/4”		55	60	65	70	75	90	100	115
М20х1,5	1/2”	50	50	55	60	65	70	85	95	110
Трубная (ISO 7/1 – ISO228 - NPT)		1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”	3”	4”
Метрическая (ISO 965)		М20х1,5	М25х1,5	М32х1,5	М40х1,5	М50х1,5	М63х1,5	М75х1,5	М90х1,5
Типоразмер ввода		1	2	3	4	5	6	7	8	10

Обозначение аксессуаров

НАИМЕНОВАНИЕ	МАРКИРОВКА	НАИМЕНОВАНИЕ	МАРКИРОВКА
Антиконденсатное покрытие	/ORANGE	Окрашивание внешней поверхности в цвет по требованию заказчика	/RAL код
Дренажное устройство для слива конденсата	/ECD	Устройство объединения экранов кабелей	/ЭКРАН
Вентиляционное устройство для удаления влаги	/ECDS	Заземление крышки корпуса	/PE COVER
Климатическое исполнение ОМ1	/МОРЕ	Совокупность средств для снижения электромагнитных помех	/КИП
Элементы управления	/М	Шины фаз R	/ШИНЫ R
Климатическое исполнение IP67	/АНТАРКТИКА	Шина нейтрали N	/ШИНА N
Исполнение для тропиков с защитой от насекомых	/ТЕРМИТЫ	Внутренняя шина заземления РЕ	/ШИНА РЕ
Специальное исполнение для ядерных установок атомных станций	/МАЛАЯ ТЕЧЬ	Маркировка клеммных зажимов по схеме заказчика	/МАРКИРОВКА
Сейсмостойкое исполнение	/MSK-64 9 БАЛЛОВ	Наличие перемычек между клеммными зажимами по схеме заказчика	/СХЕМА
Приемка заказчика	/ПРИЕМКА	Радиатор охлаждения	/РАДИАТОР
Шильд с надписью заказчика	/TAG надпись	Термообогрев для автоматики	/ОБОГРЕВ
Шильды со световозвращающим покрытием	/LIGHTRETURNING	Монтажная панель	/B

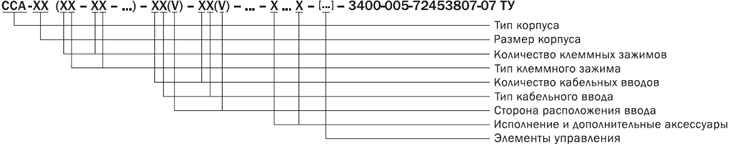

ФОРМИРОВАНИЕ ЗАКАЗА

Пример заказа:

CCA-02 (40C2)-5FL1(A)-5FL1(C)-3FL2(D)-3400-005-72453807-07 ТУ Коробка CCA-02, укомплектованная: – 40 кл. зажимами сеч. 2,5 мм. кв. – 5 каб. вводами типа FL1 на стороне A – 5 каб. вводами типа FL1 на стороне C – 3 каб. вводами типа FL2 на стороне D

ПРИМЕР 1. КОМПЛЕКТАЦИЯ КОРОБОК CCA

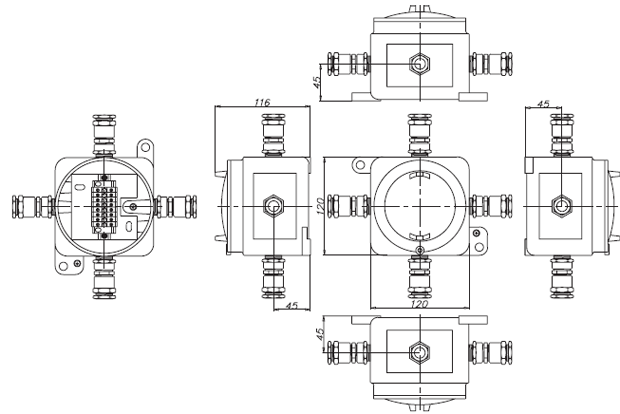

CCA(8C4)-1FALD1(A)-1FALD1(B)-1FALD1(C)-1FALD1(D)

ПРИМЕР 2. КОМПЛЕКТАЦИЯ КОРОБОК CCA

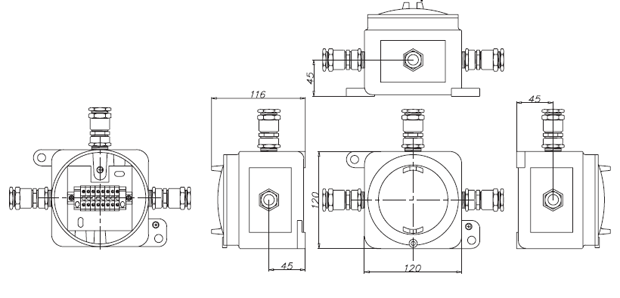

CCA(8RP4)-FALD1(A)-FALD1(B)-FALD1(C)

ПРИМЕР 3. КОМПЛЕКТАЦИЯ ИЗ ДВУХ КОРОБОК CCA

Коробки можно соединять между собой фитингами с заливкой герметизирующим компаундом CRV по ГОСТ 30852.1-2002 (МЭК 60079-1:1998)
CCA-04(5C185)-2FAL4(B)-1FAL5(D)+EZS5+BMM5+NP5+CCA-04(5C185)-2FAL4(B)-1FAL5(D)

Основные типы клеммных зажимов, используемых в Exd корпусах* ТИП ОПИСАНИЕ RN1 Клеммник винтовой 0,2-2,5 мм кв. I=15А V=600V CBD2 Клеммник винтовой 0,5-4 мм кв. I=24А V=800V (сокращенная маркировка С) RN2 Клеммник винтовой 0,2-4 мм кв. I=24А V=400V CBD4 Клеммник винтовой 0,5-6 мм кв. I=32А V=800V (сокращенная маркировка С) RN4 Клеммник винтовой 0,2-6 мм кв. I=32А V=275V CBD6 Клеммник винтовой 0,5-10 мм кв. I=41А V=800V (сокращенная маркировка С) CBD10 Клеммник винтовой 0,5-16 мм кв. I=57А V=800V (сокращенная маркировка С) CBD16 Клеммник винтовой 0,5-25 мм кв. I=76А V=800V (сокращенная маркировка С) CBD35 Клеммник винтовой 0,5-35/50 мм кв. I=125А V=800V (сокращенная маркировка С) CBD50 Клеммник винтовой 1,5-50/70 мм кв. I=150А V=800V (сокращенная маркировка С) CBD70 Клеммник винтовой 1,5-95 мм кв. I=192А V=800V (сокращенная маркировка С) CDА120 Клеммник винтовой 4-150/185 мм кв. I=269А V=800V (сокращенная маркировка С) CDА185 Клеммник винтовой 4-240 мм кв. I=353А V=800V (сокращенная маркировка С) GPM95BB Клеммник винтовой шина+шина до 22 мм ширины (болт М8) I=232А V=1000V GPM150BB Клеммник винтовой шина+шина до 32 мм ширины (болт М10) I=309А V=1000V GPM240BB Клеммник винтовой шина+шина до 40 мм ширины (болт М12) I=415А V=1000V GPM95BC Клеммник винтовой шина (до 22 мм ширины, болт М8) + провод 25-120 мм кв. I=232А V=1000V GPM150BC Клеммник винтовой шина (до 32 мм ширины, болт М10) + провод 35-185 мм кв. I=309А V=1000V GPM240BC Клеммник винтовой шина (до 40 мм ширины, болт М12) + провод 50-300 мм кв. I=415А V=1000V GPM95CC Клеммник винтовой провод+провод 25-120 мм кв. I=232А V=1000V GPM150CC Клеммник винтовой провод+провод 35-185 мм кв. I=309А V=1000V GPM240CC Клеммник винтовой провод+провод 50-300 мм кв. I=415А V=1000V UT2 Клеммник винтовой 0,5-4 мм кв. I=28А V=750V UT4 Клеммник винтовой 0,5-6 мм кв. I=38А V=750V UT6 Клеммник винтовой 0,5-10 мм кв. I=50А V=750V UT10 Клеммник винтовой 0,5-16 мм кв. I=69А V=750V HMM1 Клеммник пружинный 0,2-2,5мм кв. I=17,5А V=500V HMM2 Клеммник пружинный 0,2-4мм кв. I=24А V=800V HMM4 Клеммник пружинный 0,2-6мм кв. I=32А V=800V HMM6 Клеммник пружинный 0,2-10мм кв. I=41А V=800V ТE2 Клеммник винтовой 0,5-4 мм кв. земля ТE4 Клеммник винтовой 0,5-6 мм кв. земля ТE6 Клеммник винтовой 0,5-10 мм кв. земля ТE10 Клеммник винтовой 0,5-16 мм кв. земля ТE16 Клеммник винтовой 0,5-25 мм кв. земля ТE50 Клеммник винтовой 1,5-50/70 мм кв. земля ТE70 Клеммник винтовой 1,5-95 мм кв. земля *Возможно применение винтовых и пружинных клеммных зажимов: CBD, DAS, HMM, TE, RN, RP, TR, CDA, SV, PCE, DT, QTC, MZB, EDM, ST, UT, WDU, WDK, ZDU, ZDK, WPE, SAK, AKZ, BPL, TPL, SK, UKN и элементов заземления A, а так же других типов клеммных зажимов и шин по требованию заказчика.

Основные типы автоматических выключателей, используемых в Exd корпусах** ТИП ОПИСАНИЕ A1/6 Автоматический выключатель 1 полюс I=6A A1/10 Автоматический выключатель 1 полюс I=10A A1/16 Автоматический выключатель 1 полюс I=16A A1/20 Автоматический выключатель 1 полюс I=20A A1/25 Автоматический выключатель 1 полюс I=25A A1/32 Автоматический выключатель 1 полюс I=32A A1/40 Автоматический выключатель 1 полюс I=40A A1/63 Автоматический выключатель 1 полюс I=63A A1/80 Автоматический выключатель 1 полюс I=80A A1/100 Автоматический выключатель 1 полюс I=100A A1/125 Автоматический выключатель 1 полюс I=125A A1/150 Автоматический выключатель 1 полюс I=150A A1/250 Автоматический выключатель 1 полюс I=250A A1/400 Автоматический выключатель 1 полюс I=400A A2/6 Автоматический выключатель 2 полюса I=6A A2/10 Автоматический выключатель 2 полюс I=10A A2/16 Автоматический выключатель 2 полюс I=16A A2/20 Автоматический выключатель 2 полюс I=20A A2/25 Автоматический выключатель 2 полюс I=25A A2/32 Автоматический выключатель 2 полюс I=32A A2/40 Автоматический выключатель 2 полюс I=40A A2/63 Автоматический выключатель 2 полюс I=63A A2/80 Автоматический выключатель 2 полюс I=80A A2/100 Автоматический выключатель 2 полюс I=100A A2/125 Автоматический выключатель 2 полюс I=125A A2/150 Автоматический выключатель 2 полюс I=150A A2/250 Автоматический выключатель 2 полюс I=250A A2/400 Автоматический выключатель 2 полюс I=400A A3/6 Автоматический выключатель 3 полюса I=6A A3/10 Автоматический выключатель 3 полюс I=10A A3/16 Автоматический выключатель 3 полюс I=16A A3/20 Автоматический выключатель 3 полюс I=20A A3/25 Автоматический выключатель 3 полюс I=25A A3/32 Автоматический выключатель 3 полюс I=32A A3/40 Автоматический выключатель 3 полюс I=40A A3/63 Автоматический выключатель 3 полюс I=63A A3/80 Автоматический выключатель 3 полюс I=80A A3/100 Автоматический выключатель 3 полюс I=100A A3/125 Автоматический выключатель 3 полюс I=125A A3/150 Автоматический выключатель 3 полюс I=150A A3/250 Автоматический выключатель 3 полюс I=250A A3/400 Автоматический выключатель 3 полюс I=400A A4/6 Автоматический выключатель 4 полюса I=6A A4/10 Автоматический выключатель 4 полюс I=10A A4/16 Автоматический выключатель 4 полюс I=16A A4/20 Автоматический выключатель 4 полюс I=20A A4/25 Автоматический выключатель 4 полюс I=25A A4/32 Автоматический выключатель 4 полюс I=32A A4/40 Автоматический выключатель 4 полюс I=40A A4/63 Автоматический выключатель 4 полюс I=63A A4/80 Автоматический выключатель 4 полюс I=80A A4/100 Автоматический выключатель 4 полюс I=100A A4/125 Автоматический выключатель 4 полюс I=125A A4/150 Автоматический выключатель 4 полюс I=150A A4/250 Автоматический выключатель 4 полюс I=250A A4/400 Автоматический выключатель 4 полюс I=400A **В Exd корпусах возможна установка других элементов систем автоматики.

ТИП ВВОДА из никелированной латуни температура окружающей среды, °С -60... +110, 40 бар FL01 ML01 3/8” 40 4:6 FLS01 MLS01 3/8” 59 6:12 FL1 ML1 1/2” 44 6:12 FLS1 MLS1 1/2” 59 12:15 FL2 ML2 3/4” 44 12:17 FLS2 MLS2 3/4” 67 14:20 FL3 ML3 1” 72 14:23 FLS3 MLS3 1” 53 21:27 FL4 ML4 1 1/4” 56 21:29 FLS4 MLS4 1 1/4” 74 29:33,5 FL5 ML5 1 1/4” 56 29:36 FLS5 MLS5 1 1/2” 74 33:43,5 FL6 ML6 2” 56 33:46 FL7 ML7 2 1/2” 100 46:55 FLS7 MLS7 2 1/2” 100 55:62 FL8 ML8 3” 100 62:72 FLS8 MLS8 3” 100 70:78 FL10 ML10 4” 105 76:84 FLS10 MLS10 4” 105 84:92 *Возможно применение вводов другой серии, типа, размера и типа резьбы.

Основные типы кабельных вводов, используемых в Exd корпусах из коррозионностойкого модифицированного алюминиево-кремниевого сплава “KSi13”* ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ РУДНИЧНЫЙ 20Дж из никелированной латуни для всех типов брони/оплетки кабеля(с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней); температура окружающей среды, °С -60... +110, 40 бар FAL01 MAL01 3/8” 85 4:6 8:12 FALS01 MALS01 3/8” 99 6:12 8:17 FAL1 MAL1 1/2” 85 6:12 8:17 FALS1 MALS1 1/2” 100 12:15 17:25 FAL2 MAL2 3/4” 85 12:17 17:25 FALS2 MALS2 3/4” 114 14:20 21:32 FAL3 MAL3 1” 100 14:23 21:32 FALS3 MALS3 1” 134 21:27 29:39 FAL4 MAL4 1 1/4” 115 21:29 29:39 FALS4 MALS4 1 1/4” 134 29:33,5 36:46 FAL5 MAL5 1 1/2” 115 29:36 36:46 FALS5 MALS5 1 1/2” 134 33:43,5 42:60 FAL6 MAL6 2” 115 33:46 42:60 FAL7 MAL7 2 1/2” 175 46:55 54:78 FALS7 MALS7 2 1/2” 175 55:62 54:78 FAL8 MAL8 3” 175 62:70 64:90 FALS8 MALS8 3” 175 70:78 64:90 FAL10 MAL10 4” 185 76:84 88:104 FALS10 MALS10 4” 185 84:92 88:104 из оцинкованной стали для подключения трубы и взрывозащищенного металлорукава; температура окр. среды, °С -60... +110 FGF1G - 1/2” 70 6:12 1/2” ISO 7/1 R FGF2G - 3/4” 70 11:17 3/4” ISO 7/1 R FGF3G - 1” 85 17:23 1” ISO 7/1 R FGF4G - 1 1/4” 89 23:29 1 1/4”ISO 7/1 R FGF5G - 1 1/2” 96 29:36 11/2” ISO 7/1 R FGF6G - 2” 96 36:46 2” ISO 7/1 R FGF7G - 2 1/2” 108 44:60 21/2” ISO 7/1 R FGF8G - 3” 108 59:71 3” ISO 7/1 R

Группа IIA, группа IIB и группа IIC (объемом до 2000 см3)

Группа IIC объемом более 2000 см3

ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из оцинкованной стали для подключения гибкого шланга, металлорукава; температура окружающей среды, °С -60... +110 FGF1G 1/2” 70 6:12 1/2” ISO 7/1 R FGF2G 3/4” 70 11:17 3/4” ISO 7/1 R FGF3G 1” 85 17:23 1” ISO 7/1 R FGF4G 1 1/4” 89 23:29 1 1/4”ISO 7/1 R FGF5G 1 1/2” 96 29:36 1 1/2” ISO 7/1 R FGF6G 2” 96 36:46 2” ISO 7/1 R FGF7G 2 1/2” 108 44:60 2 1/2” ISO 7/1 R FGF8G 3” 108 59:71 3” ISO 7/1 R ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из никелированной латуни для подключения гофрированного металлорукава; температура окружающей среды, °С -60... +110 FGF1C+RSM 1/2” - 6:12 16 FGF2C+RSM 3/4” - 11:17 21 FGF3C+RSM 1” - 17:23 27 FGF4C+RSM 1 1/4” - 23:29 35 FGF5C+RSM 1 1/2” - 29:36 40 FGF6C+RSM 2” - 36:46 51 FGF7C+RSM 2 1/2” - 44:60 63 FGF8C+RSM 3” - 59:71 77

ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из оцинкованной стали для подключения гибкого шланга, металлорукава; температура окружающей среды, °С -60... +110 FBF1G 1/2” 70 6:12 1/2” ISO 7/1 R FBF2G 3/4” 70 11:17 3/4” ISO 7/1 R FBF3G 1” 85 17:23 1” ISO 7/1 R FBF4G 1 1/4” 89 23:29 1 1/4”ISO 7/1 R FBF5G 1 1/2” 96 29:36 1 1/2” ISO 7/1 R FBF6G 2” 96 36:46 2” ISO 7/1 R FBF7G 2 1/2” 108 44:60 2 1/2” ISO 7/1 R FBF8G 3” 108 59:71 3” ISO 7/1 R ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из никелированной латуни для подключения гофрированного металлорукава; температура окружающей среды, °С -60... +110 FBF1C+RSM 1/2” - 6:12 16 FBF2C+RSM 3/4” - 11:17 21 FBF3C+RSM 1” - 17:23 27 FBF4C+RSM 1 1/4” - 23:29 35 FBF5C+RSM 1 1/2” - 29:36 40 FBF6C+RSM 2” - 36:46 51 FBF7C+RSM 2 1/2” - 44:60 63 FBF8C+RSM 3” - 59:71 77

ТИП ВВОДА из нержавеющей стали температура окружающей среды, °С -60... +110, 40 бар FL01S ML01S 3/8” 40 4:6 FLS01S MLS01S 3/8” 59 6:12 FL1S ML1S 1/2” 44 6:12 FLS1S MLS1S 1/2” 59 12:15 FL2S ML2S 3/4” 44 12:17 FLS2S MLS2S 3/4” 67 14:20 FL3S ML3S 1” 72 14:23 FLS3S MLS3S 1” 53 21:27 FL4S ML4S 1 1/4” 56 21:29 FLS4S MLS4S 1 1/4” 74 29:33,5 FL5S ML5S 1 1/2” 56 29:36 FLS5S MLS5S 1 1/2” 74 33:43,5 FL6S ML6S 2” 56 33:46 FL7S ML7S 2 1/2” 100 46:55 FLS7S MLS7S 2 1/2” 100 55:62 FL8S ML8S 3” 100 62:72 FLS8S MLS8S 3” 100 70:78 FL10S ML10S 4” 105 76:84 FLS10S MLS10S 4” 105 84:92

Основные типы кабельных вводов, используемых в Exd корпусах из нержавеющей стали марки AISI 316L* ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ РУДНИЧНЫЙ 20Дж из нержавеющей стали для всех типов брони/оплетки кабеля(с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней); температура окружающей среды, °С -60... +110, 40 бар FAL01S MAL01S 3/8” 85 4:6 8:12 FALS01S MALS01S 3/8” 99 6:12 8:17 FAL1S MAL1S 1/2” 85 6:12 8:17 FALS1S MALS1S 1/2” 100 12:15 17:25 FAL2S MAL2S 3/4” 85 12:17 17:25 FALS2S MALS2S 3/4” 114 14:20 21:32 FAL3S MAL3S 1” 100 14:23 21:32 FALS3S MALS3S 1” 134 21:27 29:39 FAL4S MAL4S 1 1/4” 115 21:29 29:39 FALS4S MALS4S 1 1/4” 134 29:33,5 36:46 FAL5S MAL5S 1 1/2” 115 29:36 36:46 FALS5S MALS5 1 1/2” 134 33:43,5 42:60 FAL6S MAL6S 2” 115 33:46 42:60 FAL7S MAL7 2 1/2” 175 46:55 54:78 FALS7S MALS7S 2 1/2” 175 55:62 54:78 FAL8S MAL8S 3” 175 62:70 64:90 FALS8S MALS8S 3” 175 70:78 64:90 FAL10S MAL10S 4” 185 76:84 88:104 FALS10S MALS10S 4” 185 84:92 88:104

Группа IIA, группа IIB и группа IIC (объемом до 2000 см3)

Группа IIC объемом более 2000 см3

ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из нержавеющей стали для подключения гибкого шланга, металлорукава; температура окружающей среды, °С -60... +110 FGF1S 1/2” 70 6:12 1/2” ISO 7/1 R FGF2S 3/4” 70 11:17 3/4” ISO 7/1 R FGF3S 1” 85 17:23 1” ISO 7/1 R FGF4S 1 1/4” 89 23:29 1 1/4”ISO 7/1 R FGF5S 1 1/2” 96 29:36 1 1/2” ISO 7/1 R FGF6S 2” 96 36:46 2” ISO 7/1 R FGF7S 2 1/2” 108 44:60 2 1/2” ISO 7/1 R FGF8S 3” 108 59:71 3” ISO 7/1 R ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из нержавеющей стали для подключения гофрированного металлорукава; температура окружающей среды, °С -60... +110 FGF1CS+RSM 1/2” - 6:12 16 FGF2CS+RSM 3/4” - 11:17 21 FGF3CS+RSM 1” - 17:23 27 FGF4CS+RSM 1 1/4” - 23:29 35 FGF5CS+RSM 1 1/2” - 29:36 40 FGF6CS+RSM 2” - 36:46 51 FGF7CS+RSM 2 1/2” - 44:60 63 FGF8CS+RSM 3” - 59:71 77

ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из нержавеющей стали для подключения гибкого шланга, металлорукава; температура окружающей среды, °С -60... +110 FBF1S 1/2” 70 6:12 1/2” ISO 7/1 R FBF2S 3/4” 70 11:17 3/4” ISO 7/1 R FBF3S 1” 85 17:23 1” ISO 7/1 R FBF4S 1 1/4” 89 23:29 1 1/4”ISO 7/1 R FBF5S 1 1/2” 96 29:36 1 1/2” ISO 7/1 R FBF6S 2” 96 36:46 2” ISO 7/1 R FBF7S 2 1/2” 108 44:60 2 1/2” ISO 7/1 R FBF8S 3” 108 59:71 3” ISO 7/1 R ТИП ВВОДА РЕЗЬБА ISO 7/1 R ГАБАРИТЫ, ММ Н ИЛИ L ВНУТРЕННИЙ ДИАМЕТР КАБЕЛЯ, ММ ВНЕШНИЙ ДИАМЕТР КАБЕЛЯ ИЛИ РАЗМЕР/РЕЗЬ- БА МЕТАЛЛО- РУКОВА, ММ 7Дж ДЛЯ ПОВЕРХНОСТИ из нержавеющей стали для подключения гофрированного металлорукава; температура окружающей среды, °С -60... +110 FBF1CS+RSM 1/2” - 6:12 16 FBF2CS+RSM 3/4” - 11:17 21 FBF3CS+RSM 1” - 17:23 27 FBF4CS+RSM 1 1/4” - 23:29 35 FBF5CS+RSM 1 1/2” - 29:36 40 FBF6CS+RSM 2” - 36:46 51 FBF7CS+RSM 2 1/2” - 44:60 63 FBF8CS+RSM 3” - 59:71 77

*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни(код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304).

**Возможно применение вводов другой серии, типа, размера и типа резьбы.

Таблица выбора модели коробок ССFE, CCA и корпусов для использования в различных отраслях промышленности и стоимости изделия*

ТИП КОРПУСА	CCFE	CCA	СС FE SS | CCA I
Возрастание стоимости изделия	Низкая > Высокая
Фармацевтические предприятия, внутреннее размещение	5	5	5
Химические заводы, внутреннее размещение	4	5	5
Химические заводы, размещение на открытом воздухе	5	5	5
Мукомольные заводы, внутреннее размещение	5	4	не целесообразно
Мукомольные заводы, размещение на открытом воздухе	5	5	не целесообразно
Заводы по производству красителей, внутреннее/наружнее размещение	5	5	не целесообразно
Емкости по хранению газа, внутреннее/наружнее размещение	5	5	не целесообразно
Заводы по очистке сточных вод, внутреннее/наружнее размещение	5	5	5
Судовые терминалы, внутреннее/наружнее размещение	5	5	5
Пристани и палубы судов, внутреннее/наружнее размещение	5	5	5
Топливно-наливные терминалы, внутреннее/наружнее размещение	5	5	5
Морские платформы по добыче нефти и газа, внутренне размещение	5	5	5
Морские платформы по добыче нефти и газа, размежение на открытом воздухе	5	5	5
Атомные электростанции	5	5	5

5 превосходная пригодность с длительным сроком эксплуатации

4 оправдывает ожидания разумной продолжительности эксплуатации

*Примечание:

1. Таблица отражает антикоррозийную устойчивость материала корпуса, его устойчивость к воздействиям, вызванными загрязнениями, а так же защиту от врешних воздействий IP.
2. При выборе корпуса важно учесть все условия окружающей среды, в которых будет эксплуатироваться коробка. Это особенно важно для корпусов, применяемых в опасных зонах, посколько оболочка является важной составляющей защиты. Нужно обратить внимание, в частности, на последствия коррозии и наличие чимических веществ в атмосфере, а так же на вероятность механического воздействия.

Эксплуатационные характеристики Exd-оболочек с поверхностью «Взрыв» из различных материалов

		ЧУГУН/СТАЛЬ	ПЛАСТИК	НЕРЖ. СТАЛЬ AISI 316	НЕРЖ. СТАЛЬ AISI 316L (монель) ООО «КОРТЕМ-ГОРЭЛТЕХ»	АЛЮМИНИЕВЫЙ СПЛАВ (СОДЕРЖАНИЕ МЕДЬ>0,1% ЖЕЛЕЗО>0,7% МАГНИЙ>0,1%)	КОРРОЗИОННОСТОИКИЙ МОДИФИЦИРОВАННЫЙ АЛЮМИНИЕВЫЙ СПЛАВ (СОДЕРЖАНИЕ МЕДЬ≤0,1% ЖЕЛЕЗО≤0,7% МАГНИЙ≤0,1%) ООО «КОРТЕМ-ГОРЭЛТЕХ»
СРЕДНИЙ СРОК СЛУЖБЫ КОРПУСА, ГОДА		20	4	30	30	5	25
СР. СРОК СЛУЖБЫ ПОВЕРХНОСТИ "ВЗРЫВ", ГОДА	НАРУЖНАЯ УСТАНОВКА	3	-	15	30	2	20
	ВНУТРЕННЯЯ УСТАНОВКА	5	3	20	30	4	25
ВОЗМОЖНОСТЬ ВОССТАНОВЛЕНИЯ (ШЛИФОВКИ) ПОВЕРХНОСТИ "ВЗРЫВ"		+	-	-	-	-	-
СЕБЕСТОИМОСТЬ ПРОИЗВОДСТВА КОРПУСОВ		низкая	средняя	высокая	высокая	низкая	средняя
СЕБЕСТОИМОСТЬ УСТАНОВКИ EX-КОМПОНЕНТОВ		высокая	низкая	очень высокая	очень высокая	средняя	низкая
ВОЗМОЖНЫЕ РАЗМЕРЫ КОРПУСОВ		большие	малые	большие	большие	средние	большие
МАССА КОРПУСОВ		большие	малая	большая	большая	средняя	малая
РАССЕИВАЕМАЯ МОЩНОСТЬ		высокая	низкая	средняя	средняя	максимальная	максимальная
ПРИМЕНЕНИЕ В МОРСКИХ УСЛОВИЯХ		-	-	+	+	-	+

Срок службы поверхности «Взрыв» определяет длительность применения Exd-оболочек во взрывоопасной зоне.
