Электротехническое взрывозащищенное оборудование

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные коробки типа CCА относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических компонентов, в случае необходимости их монтажа во взрывоопасных зонах.¹

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Взрывозащищенные коробки типа CCА с окном применяются для размещения приборов КИП, а также любой аппаратуры для визуального контроля (включая мониторы).

Все кабельные вводы, а также устанавливаемая аппаратура (клеммные зажимы, автоматы и т.п.) используется в соответствии с правилами, приведёнными в описании коробок CCFE.

ОБЛАСТЬ ПРИМЕНЕНИЯ3
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт

2. ОПИСАНИЕ КОНСТРУКЦИИ ИЗДЕЛИЯ И СРЕДСТВ ОБЕСПЕЧЕНИЯ ВЗРЫВОЗАЩИТЫ

Взрывозащищенные коробки типа CCА состоят из корпуса и крышки, изготовленных из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасного. По требованию из нержавеющей стали марки AISI 316L (“монель” марки 03Х17Н14М3 по ГОСТ 5632), уcтойчивой к щелочи и каплям соляной и серной кислоты.

Состав алюминиево-кремниевого сплава GALSi13 марки “KSi13”: Cu 0,1%, Fe 0,4%, Si 12-13,5%, Mg 0,1%, Mn 0,4%, Zn 0,1%, Ti 0,15%, Ni 0,1%, примеси: 0,3%, остальное - Al.

Состав нержавеющей стали марки AISI 316L: C 0.035%, Cr 16.0-18.0%, Ni 10.0-15.0, Mo 2.0- 3.0%, P 0.04%, S 0.03%, Mn 2%, Si 0,75% (часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью он обладает отличной стойкостью к высоким температурам и коррозии).

На боковых поверхностях корпуса размещены кабельные вводы. Коробки управления имеют внутренний и наружный заземляющий зажим.²

Вид взрывозащиты «взрывонепроницаемая оболочка» достигается за счет конструкции оболочек коробок, параметры взрывонепроницаемых соединений которых соответствуют требованиям ГОСТ 30852.1-2002 (МЭК 60079-1:1998). Взрывонепроницаемые оболочки выдерживают давление взрыва и исключают его передачу в окружающую взрывоопасную среду,что подтверждено результатами испытаний.

3. МАРКИРОВКА

Маркировка, наносимая на клеммные коробки, должна включать следующие данные:

– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– маркировку взрывозащиты – 1ExdIICT4/T5/Т6 или 1Exd[ia]CT5/T6 или DIP А21 T_A T4/T5/T6/70°C;
– предупредительную надпись – “Открывать, отключив от сети”;
– допустимую температуру окружающей среды;
и другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

4. ПЕРЕЧЕНЬ НОРМАТИВНЫХ ДОКУМЕНТОВ, ТРЕБОВАНИЯМ КОТОРЫХ СООТВЕТСТВУЮТ ИЗДЕЛИЯ

ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности.
ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ 30852.1-2002 (МЭК 60079-1:1998). Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида “взрывонепроницаемая оболочка”.
ГОСТ Р 51330.13-2002. Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок).
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ,
ТУ 3400-005-72453807-07
РД 5.2-093-2004

¹Взрывозащищенные коробки типа CCА являются многофункциональными и могут быть использованы для решения целого ряда задач, включая использование их в качестве распределительных коробок, как общепромышленного применения, так и для установки их во взрывоопасной зоне. Особенности конструкции этих изделий позволяют использовать их в различных целях: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления для потенциально взрывоопасных зон и условий с агрессивной окружающей средой. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.

²Внешний и внутренний зажим заземления из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Вследствие того, что алюминий является превосходным проводником, заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.

³Взрывозащищенные коробки типа CCА разрешены к использованию во взрывоопасных зонах, поставляются с сертификатами (в зависимости от требований проекта): ATEX, ТР ТС - зоны 1 и 2. Поставка коробок серии ССА может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации.

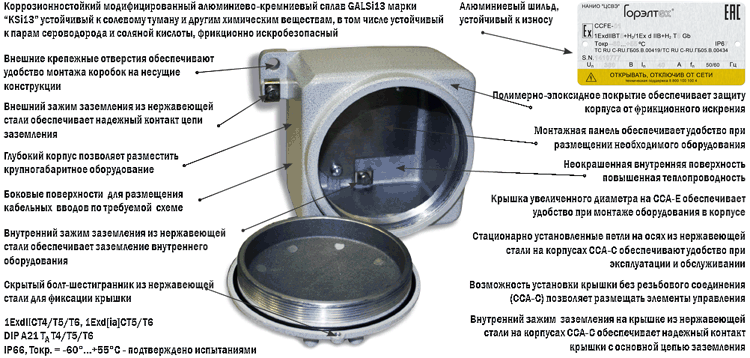

1. Применение коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты, фрикционно искробезопасного, обеспечивает сравнительно небольшую массу корпусов, что значительно облегчает монтаж изделий на объекте. Это особенно заметно на малых и среднегабаритных оболочках.
2. Различные комбинации кабельных вводов. Толщина стенок достаточна, чтобы позволить просверлить резьбовые отверстия в стенках корпуса для присоединения кабельных вводов различных типов.
3. 18 типоразмеров корпуса (включая корпуса с окном и корпуса из нержавеющей стали).
4. У большинства производителей Exd оболочки эксплуатируются при температурах не ниже -20°С/-25°C, дальнейшее снижение температуры требует обязательной установки внутреннего неотключаемого обогрева, что усложняет изделие и увеличивает его себестоимость (увеличение размера корпуса для размещения обогревателя и термостата, обеспечение непрерывной подачи питания и организация внешнего защитного аварийного отключения). Оболочки CCА производства ООО «КОРТЕМ-ГОРЭЛТЕХ» спроектированы и испытаны в условиях до -60°C. Это особенно важно для клеммных коробок.
5. Полное соответствие корпусов ООО «КОРТЕМ-ГОРЭЛТЕХ» требованиям ТР ТС в отношении средств, обеспечивающих уровень и вид взрывозащиты. При изготовлении учтены особенности российских норм, отличающихся от стандартов ATEX и IEC.
6. ООО «КОРТЕМ-ГОРЭЛТЕХ» имеет широкую линейку корпусов для установки различного оборудования с учетом удобства при монтаже. В корпуса возможна установка модульных автоматов, контакторов, а также кнопок и сигнальных ламп на крышке.
7. Дополнительная поддержка крышки на корпусе CCA-C с помощью петель значительно облегчает монтаж.
8. Элементы управления ООО «КОРТЕМ-ГОРЭЛТЕХ» имеют компактные размеры, поэтому не требуется увеличение глубины корпуса для их размещения.
9. Наличие крышки увеличенного диаметра на корпусах CCA-E обеспечивает более удобный доступ к внутренним компонентам.
10. Коррозионностойкий модифицированный алюминиево-кремниевый сплав имеет небольшое содержание меди (менее 0,1%), железо (менее 0,4%), что обеспечивает устойчивость к агрессивному воздействию морской воды и повышает антикоррозийные свойства, так как имеет особую форму структуры материала, достигнутую в процессе изготовления корпуса. Также сплав характеризуется пониженным содержанием магния, что улучшает антифрикционные свойства корпуса. Данные преимущества позволяют использовать корпуса ООО «КОРТЕМ-ГОРЭЛТЕХ» из коррозионностойкого модифицированного алюминиево-кремниевого сплава вместо корпусов из нержавеющей стали.
11. Технология, используемая при изготовлении корпусов ООО «КОРТЕМ-ГОРЭЛТЕХ», исключает образование микротрещин в корпусе, поэтому не требуется дополнительная обработка внутренней поверхности корпуса. Это позволяет повысить величину рассеиваемой тепловой мощности оболочки (нанесение краски на внутреннюю поверхность значительно снижает теплопроводность стенок корпуса, что может приводить к перегреву электрических компонентов и выходу их из строя). Корпуса ООО «КОРТЕМ-ГОРЭЛТЕХ» могут эксплуатироваться более 30 лет.
12. Корпуса имеют наружное полимерно-эпоксидное покрытие, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению, которое обеспечивает эстетический вид, дополнительную защиту от загрязнения корпуса и защищает от нагрева на солнце. Срок службы более 30 лет.
13. Маркировочная табличка с наименованием и серийным номером выполнена из алюминиевой пластины и имеет специально отведенное установочное место. Это соответствует нормам ТР ТС.
14. 100% испытания каждого корпуса при изготовлении.
15. Сертификат не на оболочку, а на готовое изделие при заказе шкафов управления. Вам поставляется готовоеизделие. ООО «КОРТЕМ-ГОРЭЛТЕХ» устанавливает все необходимые Ех компоненты по схеме заказчика.
16. Инженерная поддержка. ООО «КОРТЕМ-ГОРЭЛТЕХ» помогает подобрать корпус в соответствии с требованиями заказчика и предоставляет чертежи в среде AutoCad.
17. Взрывозащищенные компоненты управления (кнопки, переключатели) ООО «КОРТЕМ-ГОРЭЛТЕХ» изготовлены целиком или частично из металла, что повышает их прочность при экстремально низких температурах (-60°С против -30°С у других производителей), а также и в случае небрежного обращения.
