| Система автоматизированного проектирования САПР "ГорэлтЕх" для Windows XP/Vista/7/8 (~150Мб, RAR архив)...>> |

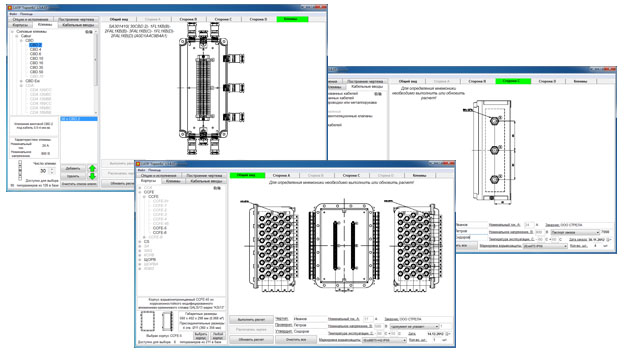

Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») предназначена для создания чертежей взрывозащищенных клеммных коробок. От пользователя не требуется специальных навыков проектирования взрывозащищенного оборудования и глубоких знаний действующих стандартов, программа делает расчеты автоматически.
В САПР «ГорэлтЕх» предусмотрены алгоритмы, препятствующие возникновению ошибок при создании чертежа. В ходе построения чертежа программа следит за соблюдением минимальных расстояний при расстановке кабельных вводов и клемм, а также блокирует элементы интерфейса, выбор которых может привести к ошибке проектирования.
При запуске программы – происходит автоматическая проверка наличия обновленной версии с возможностью её последующей загрузки прямо из диалогового окна.
Во время работы программа дает подсказки и предупреждает пользователя о возможных ошибках при помощи всплывающих окон.
САПР «ГорэлтЕх» позволяет:
- выбирать корпуса, кабельные вводы и клеммы на основании следующих характеристик:
- взрывоопасная зона;
- группа и подгруппа взрывоопасной смеси;
- температурный класс взрывоопасной среды;
- температура эксплуатации.
- контролировать совместимость различных компонентов;
- выполнять и выводить на печать чертежи взрывозащищенных клеммных корпусов, при этом САПР «ГорэлтЕх»:
- предлагает наиболее оптимальные варианты расстановки кабельных вводов и клемм на корпусе;
- позволяет пользователю изменить варианты расстановки по умолчанию на любые из предложенных программой;
- автоматически подбирает масштаб выполняемого чертежа;
- позволяет выполнять визуальный контроль при построении чертежа:
- предоставляет возможность вносить изменения в описание чертежа:
- выбрать требуемую маркировку взрывозащиты;
- добавлять примечания к чертежу;
- заполнять данные о заказчике;
- позволяет распечатывать выполненный чертеж на принтер или в файл;
- получать данные для заказа клеммных коробок, которые могут быть отправлены в компанию ООО «КОРТЕМ-ГОРЭЛТЕХ» в виде:
- копии выполненного чертежа.
- уникального заказного кода на изделие (указан как на чертеже, так и в интерфейсе программы)
Федеральная служба по интеллектуальной собственности, патентам и товарным знакам 7 ноября 2012 г. зарегистрировала в Государственном реестре программ для ЭВМ Систему автоматического проектирования взрывозащищенных устройств "Горэлтех" (САПР "Горэлтех") за номером №2013610339, правообладателем исключительного права на которую является завод взрывозащищенного оборудования ООО «КОРТЕМ-ГОРЭЛТЕХ». |

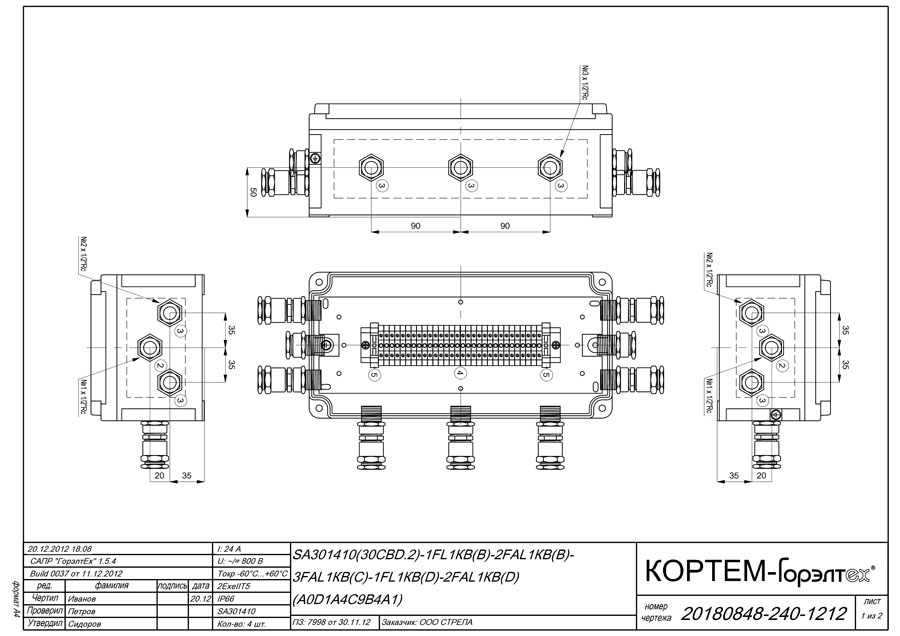

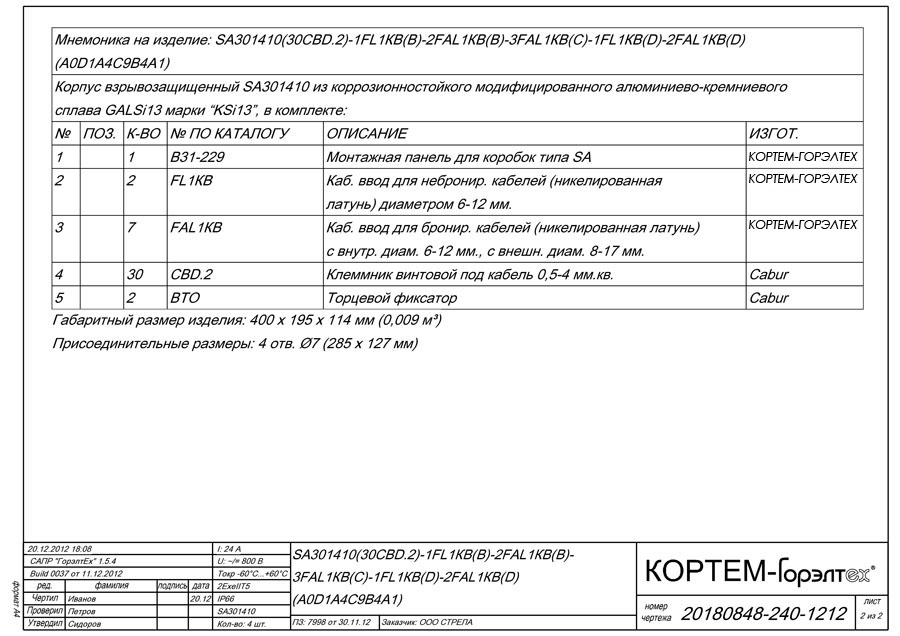

ПРИМЕР ЧЕРТЕЖА,
ВЫПОЛНЕННОГО В СИСТЕМЕ АВТОМАТИЧЕСКОГО ПРОЕКТИРОВАНИЯ САПР «ГорэлтЕх»
