Коробки серии Т для трубной проводки

Взрывозащищенные коробки серии ТНАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные коробки для трубной проводки серии Т предназначены для состыковки оборудования и элементов трубной проводки одинакового диаметра. Распределительные и протяжные взрывозащищенные коробки имеют от 1 до 4 отверстий. С их помощью можно решить наиболее сложные задачи, возникающие в процессе монтажа трубных систем электропроводки. Взрывозащищенные коробки серии T предназначены так же для соединения двух участков трубы с кабелем. Наличие съемной крышки значительно упрощает процесс прокладки кабеля и его последующего обслуживания. Материал, из которого изготовлены коробки, позволяет применять их в особо агрессивных средах, включая морские условия. Взрывозащищенные коробки серии T комплектуются пружинно штекерными клеммными зажимами с взрывозащитой вида Exe.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.8-2002, ГОСТ 30852.14-2002,
Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ТР ТС 012/2011, ТР ТС 004/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность
– среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
 – среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт


 СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: 1Ex e II T6...T5 Gb
2Ex nA II T6...T4 Gc
Степень защиты:
IP55, устойчивость к удару 7Дж IP66 по спец заказу
Установка: Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Невзрывоопасная зона наземных строений и открытых площадок
Сертификаты соответствия
и разрешения:
TC RU C -RU.ГБ05.B.01022
TC RU C-RU.МЛ02.B.00182
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Морской регистр (по запросу)
Ростехнадзор РФ Разрешение № РРС 00-044017
ТУ 3400-005-72453807-07
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающей среды, °С:
-60...+40/+60 (-60 до +85 для невзрывозащищенного исполнения)
Максимальное напряжение, В:
660AC
Максимальная сила тока, А:
400
Рабочее положение в пространстве:
любое
Резьба на присоединительных отверстиях:
Трубная G ISO 228/1
Материал:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Уплотнение:
Силиконовая резина (в пазе крышки)
Крепление крышки:
Съемная крышка с 2 невыпадающими винтами
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: По требованию Х1, Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Антиконденсатное покрытие
/ORANGE
Полимерно-эпоксидное окрашивание RAL 7035
/RAL
Полимерно-эпоксидное окрашивание RAL FIRE
/RAL FIRE
Невзрывозащищенное исполнение (пожаробезопасное)
/CW

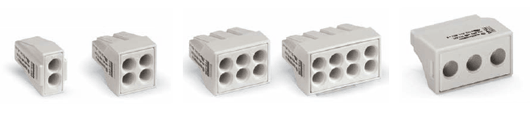

Клеммный зажим
Тип
Описание
C2-2
 Клеммник 0,75-2,5 мм2 I=25А V=550V, 2 подключения.
C2-4
 Клеммник 0,75-2,5 мм2 I=25А V=550V, 4 подключения.
C2-6
 Клеммник 0,75-2,5 мм2 I=25А V=550V, 6 подключений.
C2-8
 Клеммник 0,75-2,5 мм2 I=25А V=550V, 8 подключений.
C6-3
 Клеммник 2,5- 6 мм2 I=40А V=550V, 3 подключения



Коробки серии Т
ТИП
ЧЕРТЕЖ
Ø ОТВЕРСТИЙ,
резьба трубная G ISO 228/1
МАССА, КГ
TC17
Взрывозащищенные коробки серии T
2 x 1/2"
0,170
TC27
2x 3/4"
0,155
TC37
2 x 1"
0,235
TC47
2 x 1 1/4"
0,420
TC57
2 x 1 1/2"
0,370
TC67
2 x 2"
0,510
TC77
2 x 2 1/2"
2,000
TC87
2 x 3"
1,760
TC107
2 x 4"
2,670
TLB17
Взрывозащищенные коробки серии T угловые с выходом в дно
2 x 1/2"
0,170
TLB27
2 x 3/4"
0,155
TLB37
2 x 1"
0,235
TLB47
2 x 1 1/4"
0,420
TLB57
2 x 1 1/2"
0,370
TLB67
2 x 2"
0,510
TLB77
2 x 2 1/2"
2,000
TLB87
2 x 3"
1,760
TLB107
2 x 4"
2,670
TLL17
Взрывозащищенные коробки серии T угловые
2 x 1/2"
0,170
TLL27
2 x 3/4"
0,155
TLL37
2 x 1"
0,235
TLL47
2 x 1 1/4"
0,420
TLL57
2 x 1 1/2"
0,370
TLL67
2 x 2"
0,510
TLL77
2 x 2 1/2"
2,000
TLL87
2 x 3"
1,760
TLL107
2 x 4"
2,670
TLR17
Взрывозащищенные коробки серии T угловые
2 x 1/2"
0,170
TLR27
2 x 3/4"
0,155
TLR37
2 x 1"
0,235
TLR47
2 x 1 1/4"
0,420
TLR57
2 x 1 1/2"
0,370
TLR67
2 x 2"
0,510
TLR77
2 x 2 1/2'
2,000
TLR87
2 x 3"
1,760
TLR107
2 x 4"
2,670
TLU17
Взрывозащищенные коробки серии T угловые
2 x 1/2"
0,185
TLU27
2 x 3/4"
0,160
TLU37
2 x 1"
0,210
TLU47
2 x 1 1/4"
0,520
TLU57
2 x 1 1/2"
0,440
TLU67
2 x 2"
0,610
TLU77
2 x 2 1/2"
2,550
TLU87
2 x 3"
1,960
TT17
Взрывозащищенные коробки серии T тройниковые
3 x 1/2"
0,190
TT27
3 x 3/4"
0,165
TT37
3 x 1"
0,255
TT47
3 x 1 1/4"
0,480
TT57
3 x 1 1/2"
0,400
TT67
3 x 2"
0,575
TT77
3 x 2 1/2"
2,130
TT87
3 x 3"
1,720
TT107
3 x 4"
2,730
TTB17
Взрывозащищенные коробки серии T тройниковые с выходом в дно
3 x 1/2"
0,190
TTB27
2 x 3/4"
0,165
TTB37
3 x 1"
0,255
TTB47
3 x 1 1/4"
0,480
TTB57
3 x 1 1/2"
0,400
TTB67
3 x 2"
0,575
TTB77
3 x 2 1/2"
2,130
TTB87
3 x 3"
1,720
TTB107
3 x 4"
2,730
TX17
Взрывозащищенные коробки серии T и четырьмя выходами
4 x 1/2"
0,220
TX27
4 x 3/4"
0,185
TX37
4 x 1"
0,280
TX47
4 x 1 1/4"
0,525
TX57
4 x 1 1/2"
0,415
TX67
4 x 2"
0,620
TX77
4 x 2 1/2"
2,430
TX87
4 x 3"
1,840
TX107
4 x 4"
2,890



ФОРМИРОВАНИЕ МАРКИРОВКИ
