Продукция

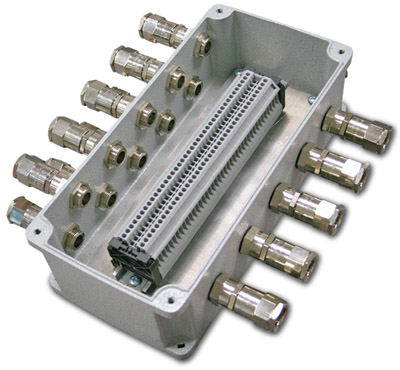

Готовые типовые комплектации взрывозащищенных соединительных коробок

Готовые стандартные комплектации взрывозащищенных соединительных коробок
СЕРТИФИКАЦИЯ
Маркировка взрывозащиты Маркировка взрывозащиты: 1Ex e II T6...T4 Gb
0Ex ia IIC T6...T4 Ga
Ex ia IIIC T85°C...T135°C Da
Ex tb IIIC T85°C ...T135°C Db
Защита: IP66
Установка: Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
Сертификаты соответствия
и разрешения:		 TC RU C-RU.ГБ05.B.01022
TC RU C-RU.МЛ02.B.00182
РОСС RU.ГБ05.B04321
ГОСТ ISO 9001-2011 (ISO 9001:2008)
Ростехнадзор РФ Разрешение № РРС 00-044017
Морской регистр СТО №12.02246.315
ТУ 3400-005-72453807-07
НСОПБ.RU.ПР 014.Н.00035
ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающей среды, °С:
-60...+40/+60/+85
Максимальное напряжение, В:
800
Максимальная сила тока, А:
Согласно клеммным зажимам
Рабочее положение в пространстве:
любое
Материал:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный.
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение:
Силиконовая резина (в пазе крышки)
Заземление:
2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:
Съемная крышка с 4 невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ (либо с 6-ю для коробок SA 473018, SA 623018, SAG 606018)
Крепление корпуса:
4 внешние монтажные точки
Монтаж внутри корпуса:
2 или 4 стойки для крепления монтажной панели
Размещение кабельных вводов:
Согласно типовой маркировке
Класс защиты от поражения электрическим током
I
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:
по требованию Х1, Х2, Х3

Внимание!  Производитель оставляет за собой право менять компоненты на компоненты с аналогичными техническими характеристиками, имеющие сертификаты соответствия.

Опросный лист по типовым взрывозащищенным коробкам серии SA



Маркировка для заказа
Описание
Чертеж

SA09Z07

 - размеры корпуса, мм: 90х90х75;
- клеммник RN.2 -винтовой 0,5-4 мм2 I=25А - 3шт.;
-клеммник ТR.2 винтовой 0,5-4 мм2 (земля) - 2шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля UNI01, диаметр кабеля-6-10мм - 1шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля UNI1, диаметр кабеля-8-14мм – 1шт.;
- Температура окружающей среды, °С:
-40...+40/+60/+80
SA09Z07

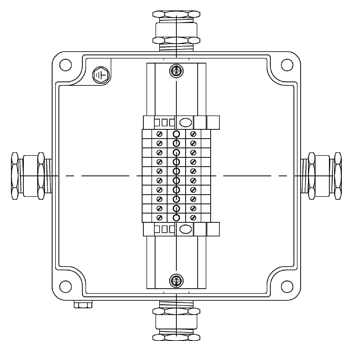

SA14Z03

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 10шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля UNI1, диаметр кабеля-8-14мм - 4шт.;
- Температура окружающей среды, °С:
-40...+40/+60/+80
SA14Z03

SA14Z04

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 11шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 2шт;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля UNI1, диаметр кабеля-8-14мм - 2шт.;
- Температура окружающей среды, °С:
-40...+40/+60/+80
SA14Z04

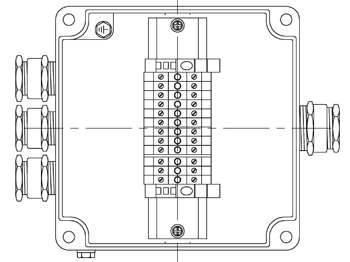

SA14Z05

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 9шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 3шт;
- кабельный ввод для небронированного кабеля Р2, диаметр кабеля-8-17мм - 1шт.;
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA14Z05

SA14Z06

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 9шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 1шт;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм -3шт.;
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA14Z06

SA14Z07

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А -12шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) -4шт;
- кабельный ввод для небронированного кабеля Р01, диаметр кабеля-4-7мм - 2шт;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм – 3шт.;
- Температура окружающей среды, °С:
-55...+40/+60/+85

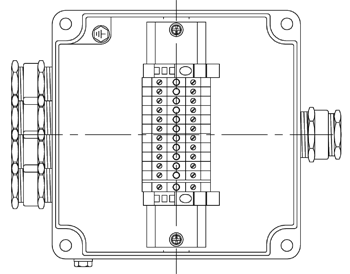

SA14Z08

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 11шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 1шт;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 4шт;
- кабельный ввод для небронированного кабеля Р2, диаметр кабеля-8-17мм - 1шт.;
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA14Z08

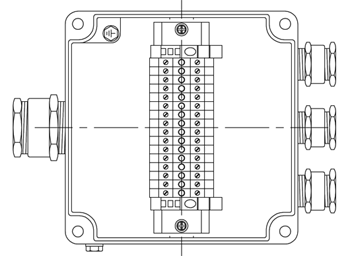

SA14Z09

 - размеры корпуса, мм: 147х147х100;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 16шт.;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 3шт;
- кабельный ввод для небронированного кабеля Р3, диаметр кабеля-12-21мм - 1шт.;
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA14Z09

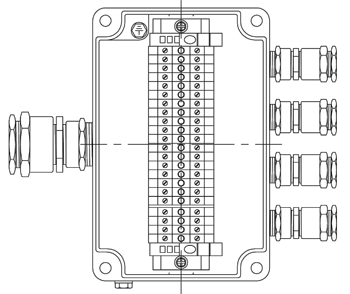

SA17Z12

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм -4шт.
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм - 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z12

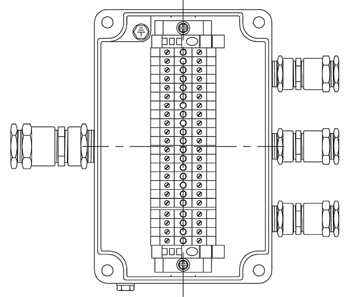

SA17Z13

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 3шт.
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z13

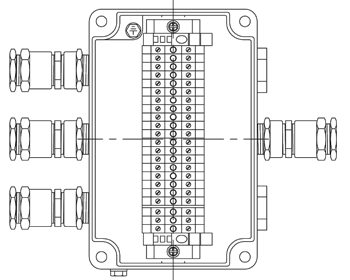

SA17Z14

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 4шт;
- заглушка PLG2 - 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z14

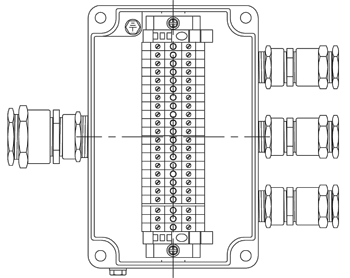

SA17Z15

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм– 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z15

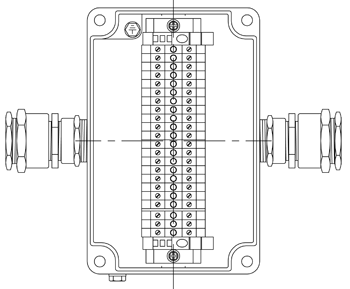

SA17Z16

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z16

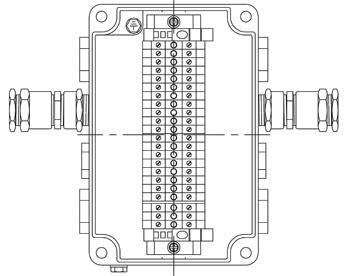

SA17Z17

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 2шт;
- заглушка PLG1 - 2шт;
- заглушка PLG2 - 4шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z17

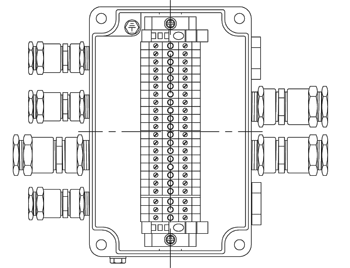

SA17Z18

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 3шт;
- заглушка PLG2 - 2шт.;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z18

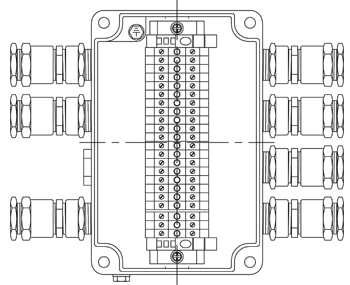

SA17Z19

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 7шт;
- заглушка PLG1 - 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z19

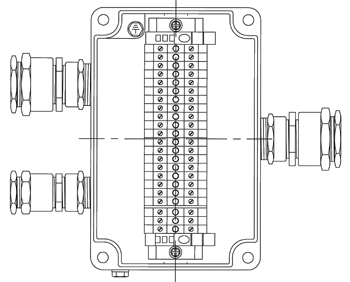

SA17Z20

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм - 3шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z20

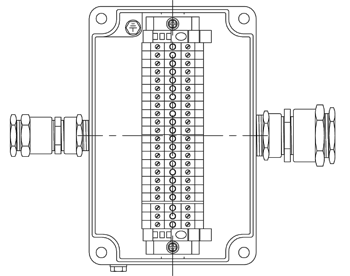

SA17Z21

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм - 1шт
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм - 1шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z21

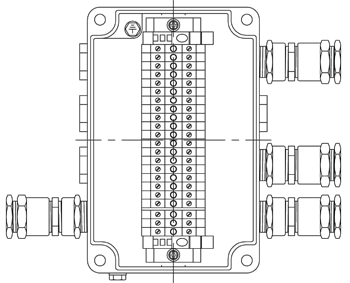

SA17Z22

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм - 4шт
- заглушка PLG1 - 4шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z22

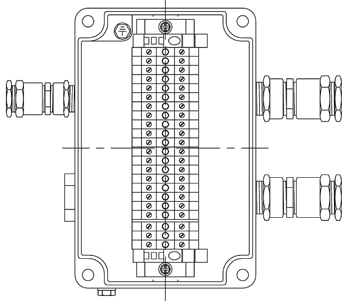

SA17Z23

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод ддля бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм - 2шт
- заглушка PLG2 - 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z23

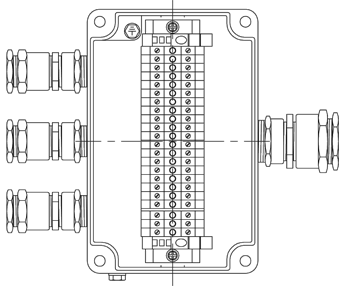

SA17Z24

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 3шт;
- кабельный ввод для для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z24

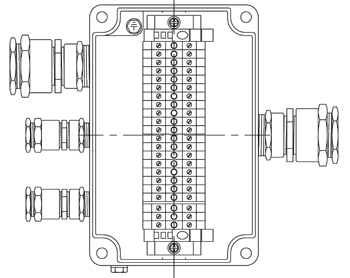

SA17Z25

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z25

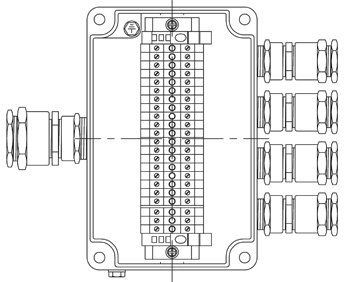

SA17Z26

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм - 4шт
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм - 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z26

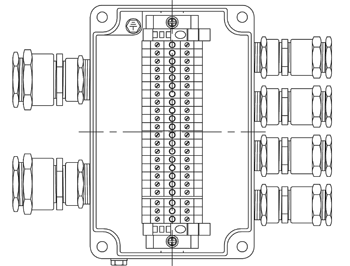

SA17Z27

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм - 4шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм - 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z27

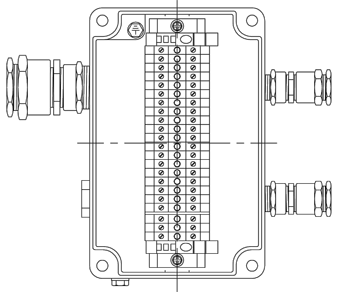

SA17Z28

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 1шт;
- заглушка PLG1 - 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z28

SA17Z29

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85

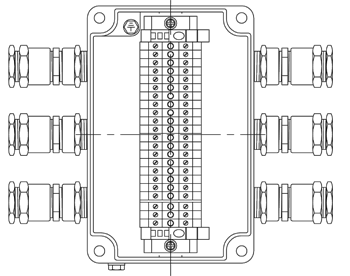

SA17Z30

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 6шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA17Z30

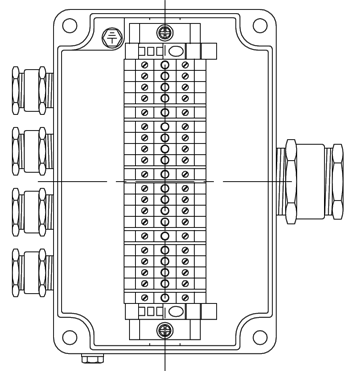

SA17Z31

 - размеры корпуса, мм: 170х110х85;
- клеммник CBD.2 (Ex)i -винтовой 0,5-4 мм2 I=25А- 16шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 4шт;
- кабельный ввод для небронированного кабеля Р01,
диаметр кабеля-4-7мм - 4шт;
- кабельный ввод для небронированного кабеля Р3,
диаметр кабеля-12-21мм - 1шт.
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA17Z31

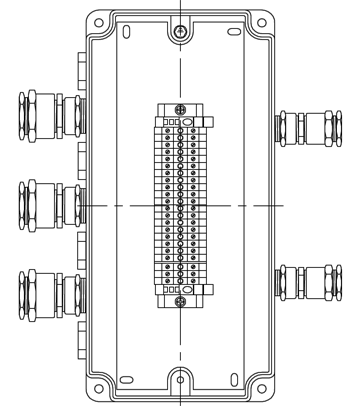

SA30Z12

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 3шт;
- заглушка PLG2 - 4шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA30Z12

SA30Z13

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 29шт.;
- клеммник ТЕО.6 винтовой 0,5-10 мм2 (земля) - 8шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 12шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85

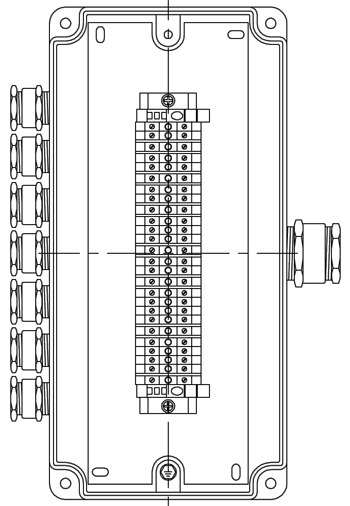

SA30Z14

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 19шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 7шт;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 7шт;
- кабельный ввод для небронированного кабеля Р3, диаметр кабеля-12-21мм - 1шт.
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA30Z14

SA30Z15

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 35шт.;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 8шт;
- кабельный ввод для небронированного кабеля Р3, диаметр кабеля-12-21мм - 1шт;
- заглушка PLG2 – 2шт;
- заглушка PLG3 – 1шт;
- Температура окружающей среды, °С:
-55...+40/+60/+85

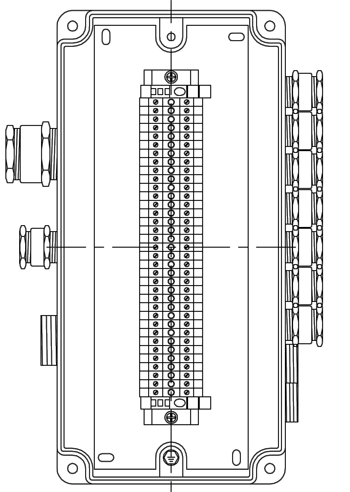

SA30Z15

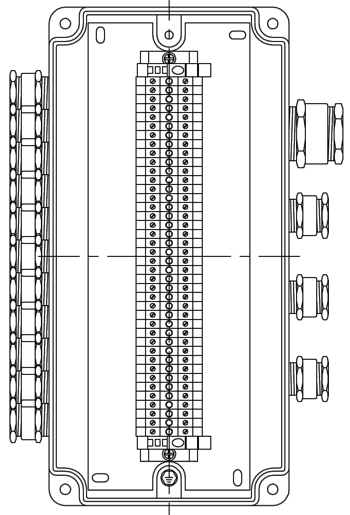

SA30Z16

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 34шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 6шт
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 14шт;
- кабельный ввод для небронированного кабеля Р3, диаметр кабеля-12-21мм- 1шт,
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA30Z16

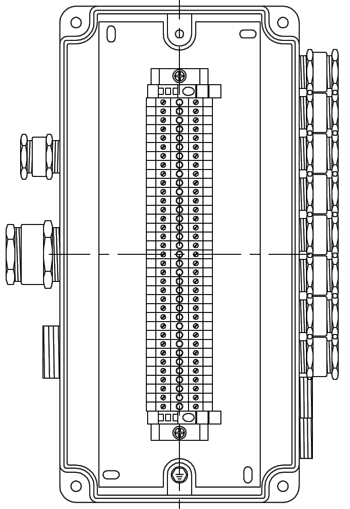

SA30Z17

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 35шт.;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм – 9шт;
- кабельный ввод для небронированного кабеля Р3, диаметр кабеля-12-21мм – 1шт;
- заглушка PLG2 – 2шт;
- заглушка PLG3 – 1шт;
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA30Z17

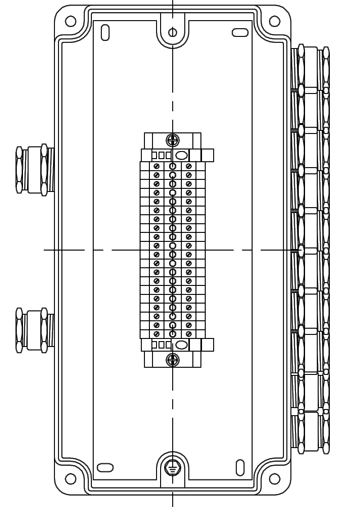

SA30Z18

 - размеры корпуса, мм: 305х147х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 20шт.;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 5шт;
- кабельный ввод для небронированного кабеля Р2, диаметр кабеля-8-17мм - 7шт.
- Температура окружающей среды, °С:
-55...+40/+60/+85
SA30Z18

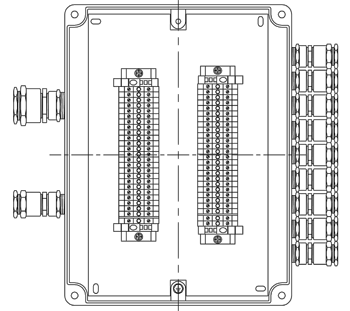

SA31Z02

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 9шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 1шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA31Z02

SA31Z03

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85

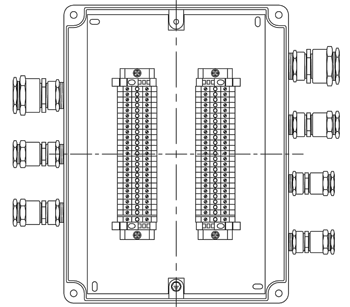

SA31Z03

SA31Z04

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 4шт;
- заглушка PLG1- 6шт;
- заглушка PLG2- 1шт;
- Температура окружающей среды, °С:
-60...+40/+60/+85

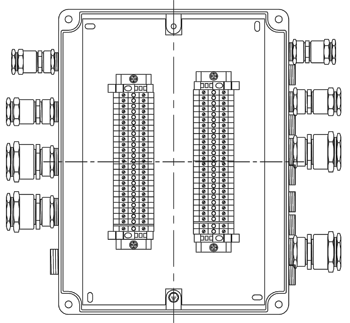

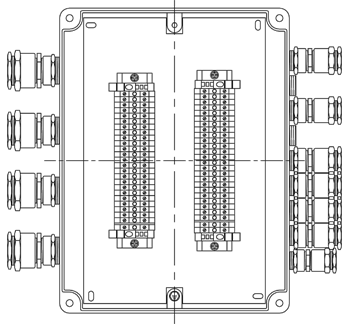

SA31Z04

SA31Z05

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 1шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 6шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 4шт;
- заглушка PLG1 - 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA31Z05

SA31Z06

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 46шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 5шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм - 4шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм - 6шт- Температура окружающей среды, °С:
-60...+40/+60/+85

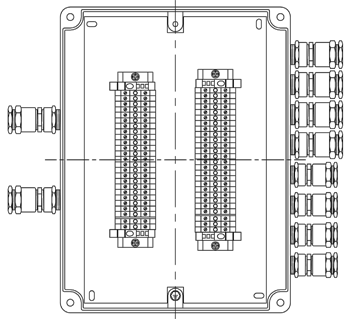

SA31Z06

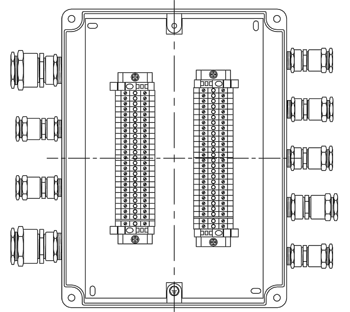

SA31Z07

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 6шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 1шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA31Z07

SA31Z08

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 4шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 2шт;
- заглушка PLG1 - 2шт;
- заглушка PLG2 - 1шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85

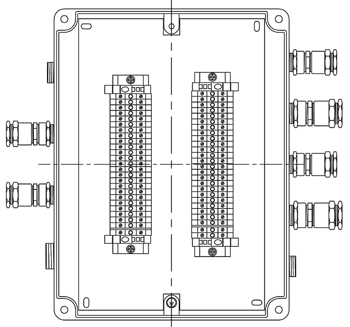

SA31Z08

SA31Z09

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм-3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм-4шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 3шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85

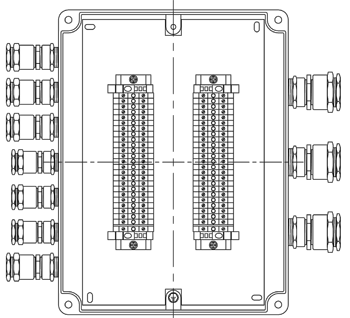

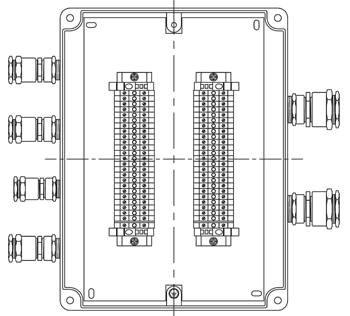

SA31Z09

SA31Z10

 - размеры корпуса, мм: 305х230х110;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 1шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 3шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм – 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA31Z10

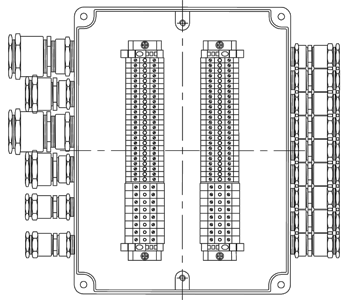

SA32Z01

 - размеры корпуса, мм: 305х230х190;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 42шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 15шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм - 16шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL2, d=12-17мм, D=17-25мм - 2шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL3, d=14-23мм, D=21-32мм – 2шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA32Z01

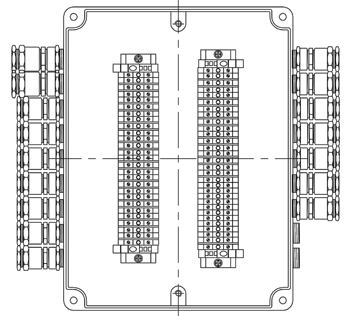

SA32Z02

 - размеры корпуса, мм: 305х230х190;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 48шт.;
- клеммник ТЕО.2 винтовой 0,5-4 мм2 (земля) - 16шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL01, d=4-6мм, D=8-12мм – 19шт;
- кабельный ввод для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки FАL1, d=6-12мм, D=8-17мм – 2шт;
- заглушка PLG1 – 4шт.
- Температура окружающей среды, °С:
-60...+40/+60/+85
SA32Z02

SA32Z03

 - размеры корпуса, мм: 305х230х190;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 35шт.;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 14шт;
- кабельный ввод для небронированного кабеля Р3, диаметр кабеля-12-21мм - 2шт.
- заглушка PLG2 - 2шт;
- заглушка PLG3 - 1шт.
- Температура окружающей среды, °С:
-55...+40/+60/+85

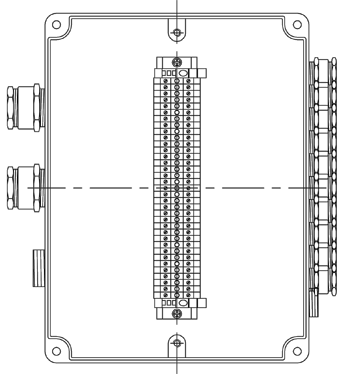

SA32Z03

SA32Z04

 - размеры корпуса, мм: 305х230х190;
- клеммник CBD.2 -винтовой 0,5-4 мм2 I=25А - 35шт.;
- кабельный ввод для небронированного кабеля Р1, диаметр кабеля-5,5-13мм - 9шт;
- кабельный ввод для небронированного кабеля Р3, диаметр кабеля-12-21мм - 4шт.
- кабельный ввод для небронированного кабеля Р4, диаметр кабеля-17-28 мм - 2шт;
- кабельный ввод для небронированного кабеля Р5, диаметр кабеля- 22-35мм - 1шт.
- Температура окружающей среды, °С:
-55...+40/+60/+85

SA-RS-422/485

 - размеры корпуса, мм: 110х110х85;
- клеммник HMM - пружинный 0,5-4 мм2 I=25А - 5шт.;
- кабельный ввод для небронированного/бронированного/с оплеткой кабеля FL1, диаметр кабеля-6-12мм – 3шт;
- Температура окружающей среды, °С:
(-75) -60...+40/+60/+85

hello
