Преимущества взрывозащищенных коробок SA, КСРВ

Взрывозащищенные коробки соединительные типа SA/SAG из сплава KSi13

SA, КСРВ (Завод взрывозащищенного оборудования ООО «КОРТЕМ-ГОРЭЛТЕХ», производство Россия)

Взрывозащищенные коробки соединительные типа SA/SAG (далее - коробки) относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических Ех-компонентов, в случае необходимости монтажа их во взрывоопасных зонах.

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex e II T6...T4 Gb 1Ex e [ia] IIC T6... T4 Gb 0Ex ia IIC T6...T4 Ga Ex ia IIIC T85°C...T135°C Da Ex tb IIIC T85°C ...T135°C Db РО Ex ia I Ma РП Ex e I Mc (только для SAG)
Защита:	IP67/67/68
Номинальный ток:	Согласно клеммным зажимам, до 800А
Номинальное напряжение:	800В или 2,2кВ или 2,8кВ или 10кВ
Подключаемые небронированные кабели, внешний диаметр:	от 3 до 92 мм и более
Подключаемые бронированные кабели для всех типов брони/оплетки (от 0 до 4 мм), внешний диаметр:	от 3 до 104 мм и более
Клеммные зажимы под провод сечением жил:	от 0,2 до 185 мм²
Количество клеммных зажимов:	до 1000 штук и более

Маркировка взрывозащищенных коробок SA Свидетельство о типовом одобрении

Свидетельство о типовом одобрении
РОССИЙСКОГО МОРСКОГО РЕГИСТРА СУДОХОДСТВА

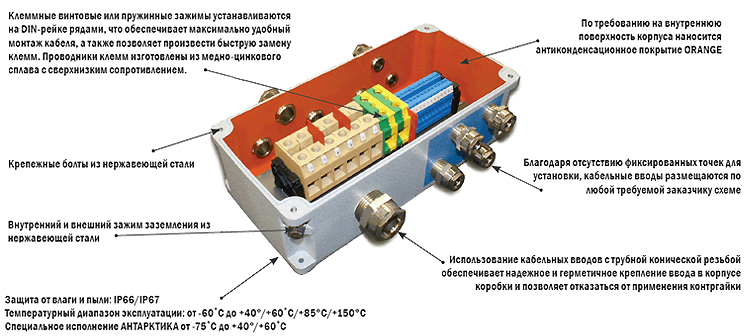

Взрывозащищенные коробки повышенной степени надежности ExeII, ExiaIIC, РП Exel IP66/67

	Выше защита от влаги и пыли: IP66 Температурный диапазон эксплуатации: от -60°С до +40°C/+60°С/+85°C
	Маркировка взрывозащиты: 2ExeIIT4/T5/Т6. По спецзаказу: 0ExiaIICT4/T5/Т6, 2Exe[ia]IICT5/Т6, РП ExeI, РОИа ExiaI DIP B21 T_B T6/90°C/70°C, DIP B20 T_B T6/90°c/70°C

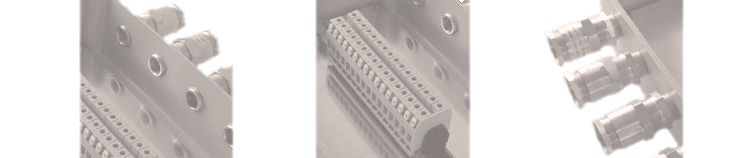

	Использование кабельных вводов с труб ной конической резьбой обеспечивает надежное крепление ввода в корпусе коробки и позволяет отказаться от при менения контргайки
	Благодаря отсутствию фиксированных точек для установки, кабельные вводы размещаются по любой требуемой заказчику схеме

Клеммные винтовые или пружинные зажимы устанавливаются на DIN-рейке рядами, что обеспечивает максимально удобный монтаж кабеля, а также позволяет произвести быструю замену клемм. Проводники клемм изготовлены из медноцинкового сплава с низким сопротивлением.
Наличие 2-х зажимов заземления - внутреннего и внешнего
Различные материалы изготовления: -корозийностойкий модифицированный алюминиево-кремниевый сплав*; - ударопрочный антистатический полиэстер с добавлением графита, армированный длинными волокнами стекловолокна; - нержавеющая сталь AISI 316L (монель).
По требованию на внутреннюю поверхность корпуса наносится антиконденсатное покрытие

* содержание меди (Cu) менее 0,1%, магния (Mg) менее 0,1%, железа (Fe) менее 0,4%.

ПРЕИМУЩЕСТВЕННЫЙ РЯД КОМПОНЕНТОВ, ПРИМЕНЯЕМЫХ ДЛЯ СБОРКИ КОРОБОК SA


Износостойкие маркировочные шильды	Монтажная панель из алюминия или нержавеющей стали	Внешний / внутренний зажим заземления

Внешние кронштейны для установки	Заглушки	Дренажновентиляционное устройство

Крепление крышки на петлях	Установка замка в корпус крышки	Установка съемных панелей /FLAT

Фиксация крышки на петлях	Окна по требованию заказчика	Морозостойкий уплотнитель в пазе крышки

Кабельные вводы	Контргайки для цилиндрических резьб	Фторопластовые уплотнительные кольца

Возможность установки элементов управления и индикации	Возможность установки измерительных приборов	Внутренняя шина заземления

Клеммные зажимы и шины	Внутреннее антиконденсатное покрытие	Искробезопасное исполнение
