ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общепромышленные пылевлагозащищенные химически стойкие заградительные огни серии XLI-4050/EVSOS предназначены для световой маркировки или светоограждения высотных и протяженных объектов, которые могут ухудшить условия безопасности движущимся объектам (самолеты, вертолеты, дельтапланы и т. п.) ночью и в сумерках, а также днем в условиях плохой видимости. Огни удовлетворяют требованиям РЕГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Они состоят из алюминиевого корпуса и термостойкого ударопрочного боросиликатного стеклянного колпака, закрепленного на алюминиевом кольце для крепления рассеивателя.
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
|
Некоторые действующие правила для заградительных огней...>>
| СЕРТИФИКАЦИЯ | |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды: | -60°С…+85°С -40°С…+50°С (с поликарбонатным рассеивателем FRESNEL) |
Патрон: | E-27 |
Номинальная частота: | 50/60 Гц |
Номинальное напряжение: | ~ 110/230В |
Сечение проводов: | Подключение непосредственно к патрону 4мм2 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. Рассеиватель - ударопрочный поликарбонат, устойчивый к ультрафиолету. |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |

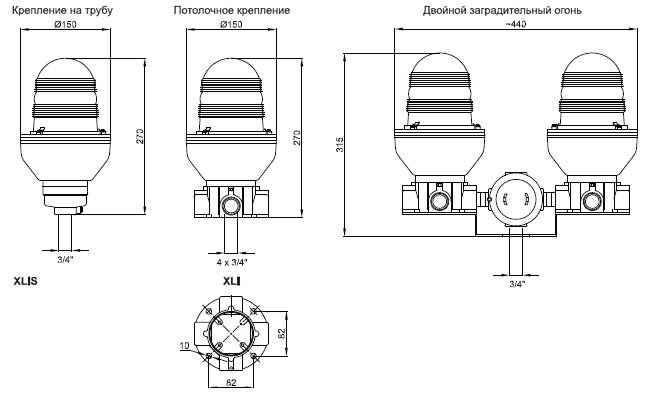

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Модель светильника | Количество ламп | Цвет колпака FRESNEL | Мощность лампы, ВТ | Напряжение, В | Вес |
| XLI-4050/024/1/EVSOS | 1 | без колпака | 100 | 24 | 2,15 |
| XLI-4050/024/2/EVSOS | 2 | без колпака | 100 | 24 | 5 |
| XLI-4050/110/1/EVSOS | 1 | без колпака | 100 | 110 | 2,15 |
| XLI-4050/110/2/EVSOS | 2 | без колпака | 100 | 110 | 5 |
| XLI-4050/230/1/EVSOS | 1 | без колпака | 100 | 230 | 2,15 |
| XLI-4050/230/2/EVSOS | 2 | без колпака | 100 | 230 | 5 |
| XLI-4050/024/1/EVSOS | 1 | синий | 100 | 24 | 2,15 |
| XLI-4050B/024/2/EVSOS | 2 | синий | 100 | 24 | 5 |
| XLI-4050B/110/1/EVSOS | 1 | синий | 100 | 110 | 2,15 |
| XLI-4050B/110/2/EVSOS | 2 | синий | 100 | 110 | 5 |
| XLI-4050B/230/1/EVSOS | 1 | синий | 100 | 230 | 2,15 |
| XLI-4050B/230/2/EVSOS | 2 | синий | 100 | 230 | 5 |
| XLI-4050G/024/1/EVSOS | 1 | желтый | 100 | 24 | 2,15 |
| XLI-4050G/024/2/EVSOS | 2 | желтый | 100 | 24 | 5 |
| XLI-4050G/110/1/EVSOS | 1 | желтый | 100 | 110 | 2,15 |
| XLI-4050G/110/2/EVSOS | 2 | желтый | 100 | 110 | 5 |
| XLI-4050G/230/1/EVSOS | 1 | желтый | 100 | 230 | 2,15 |
| XLI-4050G/230/2/EVSOS | 2 | желтый | 100 | 230 | 5 |
| XLI-4050R/024/1/EVSOS | 1 | красный | 100 | 24 | 2,4 |
| XLI-4050R/024/2/EVSOS | 2 | красный | 100 | 24 | 5 |
| XLI-4050R/110/1/EVSOS | 1 | красный | 100 | 110 | 2,4 |
| XLI-4050R/110/2/EVSOS | 2 | красный | 100 | 110 | 5 |
| XLI-4050R/230/1/EVSOS | 1 | красный | 100 | 230 | 2,4 |
| XLI-4050R/230/2/EVSOS | 2 | красный | 100 | 230 | 5 |
| XLI-4050V/024/1/EVSOS | 1 | зеленый | 100 | 24 | 2,15 |
| XLI-4050V/024/2/EVSOS | 2 | зеленый | 100 | 24 | 5 |
| XLI-4050V/110/1/EVSOS | 1 | зеленый | 100 | 110 | 2,15 |
| XLI-4050V/110/2/EVSOS | 2 | зеленый | 100 | 110 | 5 |
| XLI-4050V/230/1/EVSOS | 1 | зеленый | 100 | 230 | 2,15 |
| XLI-4050V/230/2/EVSOS | 2 | зеленый | 100 | 230 | 5 |
Формирование маркировки: | |
 | |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
ОПИСАНИЕ КОНСТРУКЦИИ
- Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
- Колпак из ударопрочного жаростойкого боросиликатного стекла
- Рассеиватель из поликарбоната FRESNEL
- Внутренний и внешний зажим заземления из нержавеющей стали
- Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
- Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
ИЛЛЮСТРАЦИЯ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Колпак из боросиликатного стекла | Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло | G50-0389FCM | |
 | Светорассеиватель FRESNEL | Красный | Поликарбонат, рабочая температура -40°С…+50°С | SR-1300 |
| Зеленый | SR-1301 | |||
| Желтый | SR-1302 | |||
| Голубой | SR-1303 | |||
 | Уплотнительное кольцо | OR-4512SH70 | ||
 | Патрон | E27 | 250B 4A | PORT E-27 |
 | Крепление типа EVX (на потолок) | 4 x 3/4” | G-0214 | |
 | Подвес типа EVA (на трубу) | 1 x 3/4” | G-0213 | |
 | Лампа накаливания (по заказу) | E27 | 100Вт | LAMPNC100W |
 | Кабельный ввод | Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
Рекомендации по выбору цвета световых сигналов маяков , согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
Рекомендации по применению сигналов маяков (кроме заградительных огней и других аэронавигационных устройств):
Светосигнальные устройства, световые извещатели (маяки)
Визуальный сигнал (маяк, мигающий световой сигнал, статусный сигнал или строб) является источником светового сигнала. Источник света расположен внутри корпуса с прозрачной колбой, которая может иметь дополнительный цветной колпак с линзой. Маяки имеют разнообразное применение. В производственном процессе маяки применяются, как дополнение к звуковому сигналу в случае опасности, тревоги или аварии.
Типы источников света
Лампа накаливания при низкой стоимости дает адекватную светосилу. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Лампа накаливания имеет относительно короткий срок службы, который сокращается при возникновении вибрации в процессе работы. Для объектов с постоянной вибрацией, например на море, необходимо применять специальные стойкие к вибрации ламп накаливания. Лампы накаливая обычно не используют в импульсном режиме работы (для импульсного режима требуется блок управления).
Ксеноновая лампа – в стеклянной трубке закачан ксенон, который при подаче на электроды высоковольтного импульса выдаёт мгновенную короткую вспышку. Ксеноновые лампы оснащены электронным блоком накопления энергий вспышки. Ксеноновые лампы работают только в импульсном режиме. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Энергия вспышки зависит от размера трубки, напряжения высоковольтного импульса и ёмкости конденсатора. Долговечность трубки, как правило, 5 - 8 миллионов вспышек, после этого падает эмиссия и лампу необходимо заменить.
LED (светодиодные лампы) – полупроводниковое устройство, которое по сравнению с ксеноновой лампой и лампой накаливания излучает только узкую частоту света (т.e. один цвет) и не требует использования цветного колпака. LED лампы работают, как в постоянном, так и в импульсном режиме. Современные технологии светодиодов, применяемые Кортем-Групп, позволяют получить такую же светосилу, как у ксеноновых ламп (и значительно превосходить лампы накаливания). LED имеют низкое энергопотребление и длительный срок службы, предоставляя эффективное решение там, где требуется максимальная светоотдача и долговечность. Специальная конструкция матрицы LED ламп не требует использования колпака FRESNEL c круговой линзой Френеля.
Эффективность маяка и энергия импульса

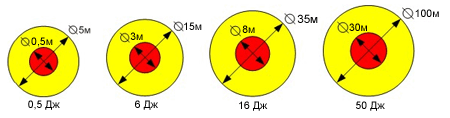

Эффективность маяка напрямую зависит от яркости источника света и цвета визуального сигнала. В общем, зависимость эффективности маяка от энергии импульса источника света можно отобразить диаграммой. На диаграмме указана эффективная область покрытия 360 градусов производственного помещения для маяков с ксеноновой лампой.
Источник света | Цвет светопропускающего колпака | ||||
Прозрачный | Янтарный | Красный | Синий | Зеленый | |
Ксеноновая лампа | 100% | 70% | 23% | 24% | 25% |
Лампа накаливания | 100% | 70% | 17% | 17% | 12% |
Светодиодная лампа | 100% | 100% | 100% | 100% | 100% |
Примечание: приведенные выше данные представлены для общего ознакомления и НЕ гарантируют покрытие и эксплуатационные качества в частном случае.
Размещение сигнального светового извещателя
При установке светосигнального устройства, прежде всего, следует обеспечивать повсеместное распределение света и свободное пространство вокруг светового извещателя. Свет распространяется по прямой, и светосигнальное устройство будет гораздо более эффективно, если его установить в зоне прямой видимости, в отличие от отраженных сигналов. Звуковые сигналы всегда являются первичным предупреждением об аварии, а световые извещатели используются в качестве вторичного аварийного сигнала или сигнала состояния.
