ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общепромышленные пылевлагозащищенные химически стойкие импульсные светосигнальные устройства EV-4050-FLASH/EVSOS предназначены для подачи световых сигналов в помещениях промышленных предприятий, на открытых промышленных площадках, и других местах, где возможно присутствие агрессивных сред.
Светосигнальное устройство состоит из алюминиевого корпуса со встроенной импульсной сигнальной лампой и термостойкого ударопрочного боросиликатного стеклянного колпака, крепящегося к корпусу с помощью резьбы.
АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ
- Окрашивание RAL FIRE (красный цвет)
- LED лампа-вспышка, газоразрядная лампа-вспышка
- Решетка из нержавеющей стали
- Силиконовые уплотнительные кольца
- Исполнение для минимальной температуры эксплуатации (тип лампы ЛОН) -75°С АНТАРКТИКА
- Взрывозащищенное исполнение
| СЕРТИФИКАЦИЯ | |
| Защита: | IP66 |
| Сертификаты соответствия и разрешения: | ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-006-72453807-07 Морской регистр (по запросу) ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | (-75) -60…+85 |
Мощность ксеноновой лампы: | 0,5 Дж |
Номинальное напряжение: | ~/  12/24/220В |
Сечение проводов: | Подключение непосредственно к патрону 4мм2 |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO7/1 3/4" (1 или 4 отверстия) |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
 | |
 |  |
| EVA-4050-FLASH | EVX-4050-FLASH |
Модель | Тип лампы | Напряжение, В | Потреб. ток, А | Габаритные размеры, мм | Масса, кг | |
A | B | |||||
EVA-4050-FLASH/12 | ксеноновая 0,5Дж |  12 | до 0,182 | 266 | 150 | 1,8 |
EVA-4050-FLASH/24 | ксеноновая 0,5Дж |  24 | до 0,182 | 266 | 150 | 1,8 |
EVA-4050-FLASH/220 | ксеноновая 0,5Дж | ~220 | до 0,182 | 266 | 150 | 1,8 |
EVA-4050-FLASH/LED/12 | светодиодная 9Вт | ~/  12...85 | до 0,5 | 266 | 150 | 1,8 |
EVA-4050-FLASH/LED/12 | светодиодная 9Вт | ~/  85...260 | до 0,3 | 266 | 150 | 1,8 |
EVX-4050-FLASH/12 | ксеноновая 0,5Дж |  12 | до 0,182 | 266 | 150 | 1,9 |
EVX-4050-FLASH/24 | ксеноновая 0,5Дж |  24 | до 0,182 | 266 | 150 | 1,9 |
EVX-4050-FLASH/220 | ксеноновая 0,5Дж | ~220 | до 0,182 | 266 | 150 | 1,9 |
EVX-4050-FLASH/LED/12 | светодиодная 9Вт | ~/  12...85 | до 0,5 | 266 | 150 | 1,9 |
EVX-4050-FLASH/LED/220 | светодиодная 9Вт | ~/  85...260 | до 0,3 | 266 | 150 | 1,9 |

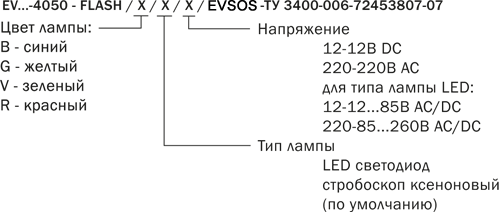

ФОРМИРОВАНИЕ МАРКИРОВКИ
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>
ОПИСАНИЕ КОНСТРУКЦИИ
- Решетка из нержавеющей стали
- Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
- Колпак из ударопрочного жаростойкого боросиликатного стекла
- Внутренний и внешний зажим заземления из нержавеющей стали
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
- Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Колпак из боросиликатного стекла | 4050 | Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло | G50-0440CM |
 | Защитная решетка из нержавеющей стали | 4050 | Нерж. сталь | G50-0417 |
 | Клеммные зажимы | Возможна установка другого типа и количества клемм | 3x4 mm2 | TPL4 |
 | Подвес типа EVA (на трубу) | 4050 | Одно отверстие 1 х 3/4" Rc | G-0213 |
 | Крепление типа EVX (на потолок) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0214 |
| Лампа вспышка, Cветодиодная лампа (по заказу) | Е27 | 90-120 имп/мин, красная | LAMP-XENONRED,12DC |
90-120 имп/мин, синяя | LAMP-XENONBLUE,12DC | |||
90-120 имп/мин, зеленая | LAMP-XENONGREEN,12DC | |||
90-120 имп/мин, желтая | LAMP-XENONYELLOW,12DC | |||
60-180 имп/мин, красная | LAMP-LEDRED,12DC | |||
60-180 имп/мин, синяя | LAMP-LEDBLUE,12DC | |||
60-180 имп/мин, зеленая | LAMP-LEDGREEN,12DC | |||
60-180 имп/мин, желтая | LAMP-LEDYELLOW,12DC | |||
 | Уплотнительное кольцо | 4050 | Рабочая температура -60°C +100 °C | OR-4512SH70 |
 | Кабельный ввод | Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
Рекомендации по выбору цвета световых сигналов маяков , согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
Рекомендации по применению сигналов маяков (кроме заградительных огней и других аэронавигационных устройств):
Светосигнальные устройства, световые извещатели (маяки)
Визуальный сигнал (маяк, мигающий световой сигнал, статусный сигнал или строб) является источником светового сигнала. Источник света расположен внутри корпуса с прозрачной колбой, которая может иметь дополнительный цветной колпак с линзой. Маяки имеют разнообразное применение. В производственном процессе маяки применяются, как дополнение к звуковому сигналу в случае опасности, тревоги или аварии.
Типы источников света
Лампа накаливания при низкой стоимости дает адекватную светосилу. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Лампа накаливания имеет относительно короткий срок службы, который сокращается при возникновении вибрации в процессе работы. Для объектов с постоянной вибрацией, например на море, необходимо применять специальные стойкие к вибрации ламп накаливания. Лампы накаливая обычно не используют в импульсном режиме работы (для импульсного режима требуется блок управления).
Ксеноновая лампа – в стеклянной трубке закачан ксенон, который при подаче на электроды высоковольтного импульса выдаёт мгновенную короткую вспышку. Ксеноновые лампы оснащены электронным блоком накопления энергий вспышки. Ксеноновые лампы работают только в импульсном режиме. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Энергия вспышки зависит от размера трубки, напряжения высоковольтного импульса и ёмкости конденсатора. Долговечность трубки, как правило, 5 - 8 миллионов вспышек, после этого падает эмиссия и лампу необходимо заменить.
LED (светодиодные лампы) – полупроводниковое устройство, которое по сравнению с ксеноновой лампой и лампой накаливания излучает только узкую частоту света (т.e. один цвет) и не требует использования цветного колпака. LED лампы работают, как в постоянном, так и в импульсном режиме. Современные технологии светодиодов, применяемые Кортем-Групп, позволяют получить такую же светосилу, как у ксеноновых ламп (и значительно превосходить лампы накаливания). LED имеют низкое энергопотребление и длительный срок службы, предоставляя эффективное решение там, где требуется максимальная светоотдача и долговечность. Специальная конструкция матрицы LED ламп не требует использования колпака FRESNEL c круговой линзой Френеля.
Эффективность маяка и энергия импульса

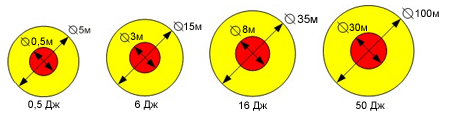

Эффективность маяка напрямую зависит от яркости источника света и цвета визуального сигнала. В общем, зависимость эффективности маяка от энергии импульса источника света можно отобразить диаграммой. На диаграмме указана эффективная область покрытия 360 градусов производственного помещения для маяков с ксеноновой лампой.
Источник света | Цвет светопропускающего колпака | ||||
Прозрачный | Янтарный | Красный | Синий | Зеленый | |
Ксеноновая лампа | 100% | 70% | 23% | 24% | 25% |
Лампа накаливания | 100% | 70% | 17% | 17% | 12% |
Светодиодная лампа | 100% | 100% | 100% | 100% | 100% |
Примечание: приведенные выше данные представлены для общего ознакомления и НЕ гарантируют покрытие и эксплуатационные качества в частном случае.
Размещение сигнального светового извещателя
При установке светосигнального устройства, прежде всего, следует обеспечивать повсеместное распределение света и свободное пространство вокруг светового извещателя. Свет распространяется по прямой, и светосигнальное устройство будет гораздо более эффективно, если его установить в зоне прямой видимости, в отличие от отраженных сигналов. Звуковые сигналы всегда являются первичным предупреждением об аварии, а световые извещатели используются в качестве вторичного аварийного сигнала или сигнала состояния.
