ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

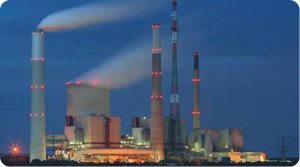

Невзрывозащищенные общепромышленные пылевлагозащищенные химически стойкие заградительные огни на светодиодах серии XLF-3/EVSOS сконструированы для установки на высотных зданиях (башнях) и предназначены для световой маркировки или светоограждения высотных и протяженных объектов, которые могут ухудшить условия безопасности движущимся объектам (самолеты, вертолеты, дельтапланы и т.п.) ночью и в сумерках, а также днем в условиях плохой видимости. Огни удовлетворяют требованиям РЕГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Светодиодные лампы могут работать как в режиме постоянного горения, так и в других режимах: мигание, круговое зажигание. 180 светодиодов обладают ярким свечением окружностью 360° в горизонтальной плоскости и 20° в вертикальной плоскости. Cветодиоды гарантируют малое потребление энергии и длительный срок службы (около 50тыс. часов), что сокращает затраты на эксплуатацию.

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

• Питание ~/24 В 400 мA
• Другие типы резьбы и цвета светодиодов
• Периодическая вспышка с регулированием времени включения и выключения:
  ­ настройка режима «включено»: 0.3-3 сек;
  ­ настройка режима «выключено»: 0.3-3 сек.
• Взрывозащищенное исполнение

Некоторые действующие правила для заградительных огней...>>

По специальному заказу изготавливаются взрывозащищенные модульные светосигнальные устройства  различной конфигурации и мощности. В корпусе модуля по требованию могут быть установлены система управления, аварийный источник питания, сумеречное реле и другие необходимые электронные компоненты.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60…+50
Номинальное напряжение, В:	~/24 , ~110 (50/60 Гц), ~230 (50/60 Гц)
Сечение проводов:	1.5- 4мм2
Расход энергии:	~230 В: 50 мA ~110 В: 85 мA ~/24 В: 700 мA
Световой поток:	10 Кд
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло.
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Нароботка на отказ лампы из светодиодов:	50000 часов. (Используются сверхъяркие светодиоды PHILIPS со сроком службы 100 тысяч часов)
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3

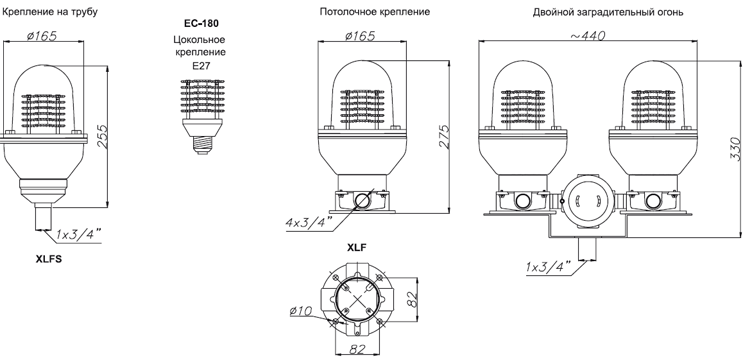

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Пример заказа:

ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

ОПИСАНИЕ КОНСТРУКЦИИ

• Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
• Колпак из ударопрочного жаростойкого боросиликатного стекла
• Внутренний и внешний зажим заземления из нержавеющей стали
• Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200 °С
• Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
• Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.
  Цвет RAL 7035

Аксессуары и запасные детали

ИЛЛЮСТРАЦИИ	ОПИСАНИЕ	РАЗМЕР	ХАРАКТЕРИСТИКИ	КОДЫ
	Колпак из боросиликатного стекла	4060	Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло	G60-0440CM
	Защитная решетка из нержавеющей стали	4060	Нерж. сталь	G60-0417
	Патрон	Е27	250В 4A	E27
	Клеммные зажимы	Возможна установка другого типа и количества клемм	3x4 mm2	TPL4
	Крепление типа EVX (на потолок)	4060	Четыре отверстия 4 х 3/4" Rc	G-0214
	Уплотнительное кольцо	4060	Рабочая температура -60°C +100 °C	К15-131
	Лампа со светодиодами (180 шт.) 50000 часов гарантированной непрерывной работы светодиодной матрицы. Используются сверхъяркие светодиоды PHILIPS со сроком службы 100 тысяч часов.	10кд (100Вт)
	Кабельный ввод	Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)

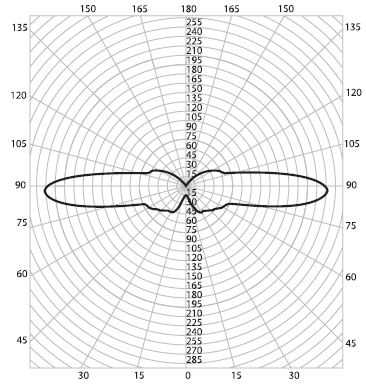

ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ

XLF-3 EC-180
