ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Невзрывозащищенные общепромышленные химически стойкие пылевлагозащищенные заградительные огни (светосигнальные устройства) серии XLF-1/EVSOS и XLF-2/EVSOS предназначены для световой маркировки или светоограждения высотных и протяженных объектов, которые могут ухудшить условия безопасности движущимся объектам (самолеты, вертолеты, дельтапланы и т. п.) ночью и в сумерках, а также днем в условиях плохой видимости. Огни удовлетворяют требованиям РЕГА РФ-94 и Международным нормам ИКАО, приложение 14 и требованиям Межгосударственного авиационного комитета. Оповещение происходит посредством вспышки, испускаемой стробоскопической лампой. Заградительные огни серии XLF-1-2/EVSOS состоят из алюминиевого корпуса и термостойкого ударопрочного боросиликатного стеклянного колпака, закрепленного на алюминиевом кольце для крепления рассеивателя.

Светосигнальные устройства (маяк, строб-вспышка) XLF-1/EVSOS и XLF-2/EVSOS  могут использоваться в системах пожарной сигнализации, пожаротушения, и других системах производственных предприятий для подачи различных световых сигналов. Устройства XLF/EVSOS имеют автоматическую синхронизацию: маяки могут быть установлены в переключения “1-2-1-2” - режим попеременного включения в системах со сдвоенными устройствами, режим ввода резервного маяка, синхронизация группы маяков. Стробоскопическая ксеноновая  лампа  обеспечивает более  70% эмиссии в течении не менее 8 млн. циклов вспышки. Устройства XLF-1/EVSOS и XLF-2/EVSOS и изготавливаются с мощность 6Дж и 16Дж соответственно, что позволяет им быть более привлекательными для потребителя по сравнению с аналогичными маяками (огнями) мощность энергии импульса  5Дж.

Соответствуют правилам безопасности при эксплуатации дымовых вентиляционных промышленных труб и требованиям ИКАО.

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

• Резьба других типов во входных отверстиях под заказ.
• Взрывозащищенное исполнени


Некоторые действующие правила для заградительных огней...>>

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60…+85 -40…+50 (с поликарбонатным рассеивателем FRESNEL)
Патрон:	Ксенон 6Дж, 16Дж
Номинальное напряжение, В:	/~24 ~110-230
Номинальная частота:	50/60 Гц
Сечение проводов:	1.5- 4мм2
Коэффициент мощности:	0.98
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. Рассеиватель - ударопрочный поликарбонат, устойчивый к ультрафиолету
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	По требованию Х1, Х2, Х3

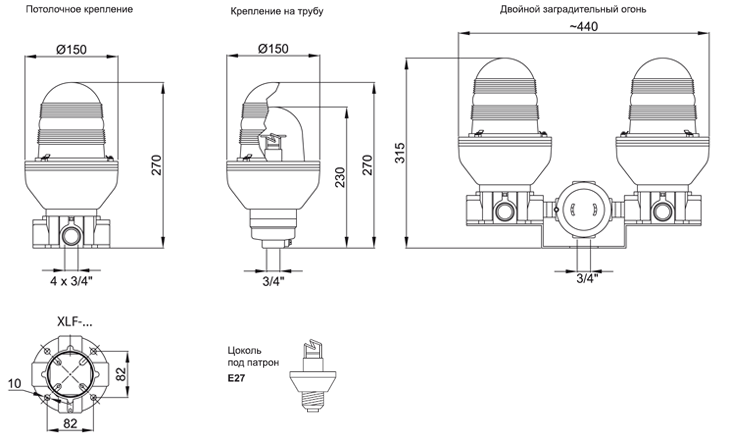

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Пример заказа:

XLF-2R/230/2/EVSOS -ТУ 3400-006-72453807-07 - двойной заградительный огонь красного цвета, лампа 16 Дж, питание 230В

ПОДКЛЮЧЕНИЕ

Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

ОПИСАНИЕ КОНСТРУКЦИИ

• Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
• Колпак из ударопрочного жаростойкого боросиликатного стекла
• Рассеиватель из поликарбоната FRESNEL
• Внутренний и внешний зажим заземления из нержавеющей стали
• Электропроводка выполнена проводами с силиконовой изоляцией, температура окружающей среды до 200°С
• Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
• Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Аксессуары и запасные детали

ИЛЛЮСТРАЦИЯ	ОПИСАНИЕ	МОДЕЛЬ	ХАРАКТЕРИСТИКИ	КОДЫ
	Колпак из боросиликатного стекла		Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло	G50-0389FCM
	Светорассеиватель FRESNEL	Красный	Поликарбонат, рабочая температура -40°С…+50°С	SR-1300
		Зеленый		SR-1301
		Желтый		SR-1302
		Голубой		SR-1303
	Уплотнительное кольцо			OR-4512SH70
	Патрон	E27	250B 4A	PORT E-27
	Крепление типа EVX (на потолок)		4 x 3/4”	G-0214
	Подвес типа EVA (на трубу)		1 x 3/4”	G-0213
	Стробоскопическая лампа с интегрированным электронным модулем	6Дж	~/24В	EC-06/624V
		16Дж		EC-06/24V
		6Дж	~/110-230В	EC-06/6
		16Дж	~230В	EC-06
		6Дж	~110В	EC-06/110V
	Защитная решетка		Нерж. сталь	G50-0417
	Кабельный ввод	Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно)

Характеристики модулей управления серии XLF-1-2 EC...

МАРКИРОВКА	ОПИСАНИЕ	НОМЕР РИСУНКА	НАПРЯЖЕНИЕ, В

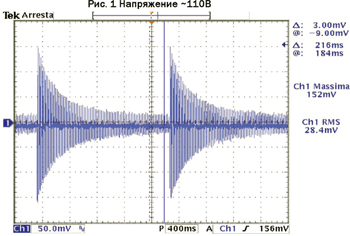

EC-06/110	Стробоскопическая лампа 110В 16Дж	Рис.1	~110

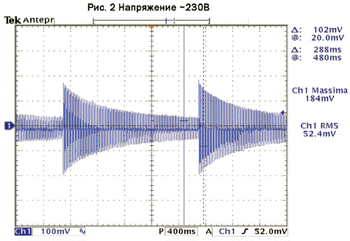

EC-06	Стробоскопическая лампа 230В 16Дж	Рис.2	~230

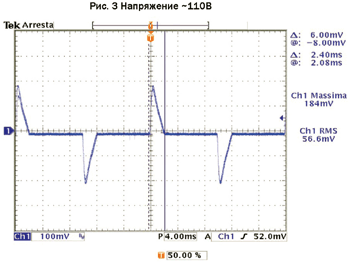

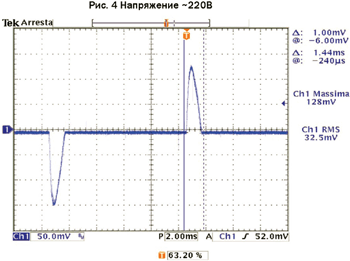

EC-06-6	Стробоскопическая лампа ~/110-230В 6Дж	Рис.3 – Рис.4	~110-255

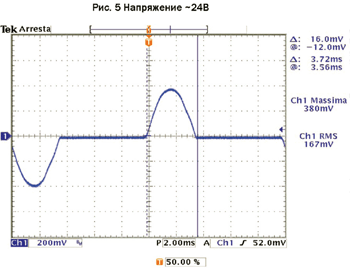

EC-06-6/24ACDC	Стробоскопическая лампа ~24В 6Дж	Рис.5	~24
Волнообразная кривая создана с помощью сопротивления 1Ом для преобразования «напряжение-ток»

Рекомендации по выбору цвета световых сигналов маяков , согласно стандарту МЭК73:

Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.

Рекомендации по применению сигналов маяков (кроме заградительных огней и других аэронавигационных устройств):

Светосигнальные устройства, световые извещатели (маяки)

Визуальный сигнал (маяк, мигающий световой сигнал, статусный сигнал или строб) является источником светового сигнала. Источник света расположен внутри корпуса с прозрачной колбой, которая может иметь дополнительный цветной колпак с линзой. Маяки имеют разнообразное применение. В производственном процессе маяки применяются, как дополнение к звуковому сигналу в случае опасности, тревоги или аварии.

Типы источников света

Лампа накаливания при низкой стоимости дает адекватную светосилу. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Лампа накаливания имеет относительно короткий срок службы, который сокращается при возникновении вибрации в процессе работы. Для объектов с постоянной вибрацией, например на море, необходимо применять специальные стойкие к вибрации ламп накаливания. Лампы накаливая обычно не используют в импульсном режиме работы (для импульсного режима требуется блок управления).

Ксеноновая лампа – в стеклянной трубке закачан ксенон, который при подаче на электроды высоковольтного импульса выдаёт мгновенную короткую вспышку. Ксеноновые лампы оснащены электронным блоком накопления энергий вспышки. Ксеноновые лампы работают только в импульсном режиме. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Энергия вспышки зависит от размера трубки, напряжения высоковольтного импульса и ёмкости конденсатора. Долговечность трубки, как правило, 5 - 8 миллионов вспышек, после этого падает эмиссия и лампу необходимо заменить.

LED (светодиодные лампы) – полупроводниковое устройство, которое по сравнению с ксеноновой лампой и лампой накаливания излучает только узкую частоту света (т.e. один цвет) и не требует использования цветного колпака. LED лампы работают, как в постоянном, так и в импульсном режиме. Современные технологии светодиодов, применяемые Кортем-Групп, позволяют получить такую же светосилу, как у ксеноновых ламп (и значительно превосходить лампы накаливания). LED имеют низкое энергопотребление и длительный срок службы, предоставляя эффективное решение там, где требуется максимальная светоотдача и долговечность. Специальная конструкция матрицы LED ламп не требует использования колпака FRESNEL c круговой линзой Френеля.

Эффективность маяка и энергия импульса

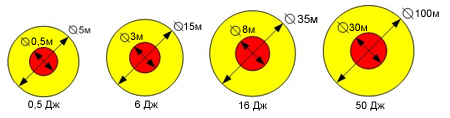

Эффективность маяка напрямую зависит от яркости источника света и цвета визуального сигнала. В общем, зависимость эффективности маяка от энергии импульса источника света можно отобразить диаграммой. На диаграмме указана эффективная область покрытия 360 градусов производственного помещения для маяков с ксеноновой лампой.

Примечание: приведенные выше данные представлены для общего ознакомления и НЕ гарантируют покрытие и эксплуатационные качества в частном случае.

Размещение сигнального светового извещателя

При установке светосигнального устройства, прежде всего, следует обеспечивать повсеместное распределение света и свободное пространство вокруг светового извещателя. Свет распространяется по прямой, и светосигнальное устройство будет гораздо более эффективно, если его установить в зоне прямой видимости, в отличие от отраженных сигналов. Звуковые сигналы всегда являются первичным предупреждением об аварии, а световые извещатели используются в качестве вторичного аварийного сигнала или сигнала состояния.
