Невзрывозащищенные общепромышленные пылевлагозащищенные гибкие греющие среднетемпературные кабели с саморегулировкой температуры предназначены для обогрева и поддержания технологической температуры объектов автоматизации, ёмкостей, трубопроводов и любых других объектов, которым требуется дополнительная защита от замерзания и обледенения. Для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик CRV-RTV или теплопроводную пасту CRV-TERMO.
Для изменения температуры греющего кабеля не требуется применение термостата. Внутри кабеля, между параллельно расположенными токопроводящими жилами располагается резистивное вещество с температурной зависимостью. При изменении температуры окружающей среды изменяется внутреннее сопротивление резистивного вещества. Чем ниже температура, тем меньше сопротивление изолирующего слоя и тем больше ток, протекающий по кабелю, соответственно тем выше температура кабеля. При повышении температуры окружающей среды температура нагрева кабеля понижается. Это позволяет кабелю не перегреваться самому, не перегорать и не перегревать объект.
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Утвержден решением комиссии Таможенного союза № 768 от 16.08.2011г.)
| СЕРТИФИКАЦИЯ | |
| Степень защиты: | IP68 |
| Сертификаты и разрешения: | TC RU C-RU.МЛ02.B.00180 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+150 |
| Рабочее положение в пространстве: | любое |
| Минимальная температура монтажа, °С: | -40 |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Взрывозащищенное исполнение | |
| Рудничное нормальное исполнение РН1 или РН2 | |
| Кабельный элемент для заделки греющего кабеля (заглушка греющего кабеля) | /MC-CORD |
| Греющие кабели RETO-FIR-CORD/S | Вт/метр | Максимальная поддерживаемая рабочая t °C | Максимальная длина кабеля через автоматический выключатель, при включении при минимальной температуре эксплуатации, метры: | Max t °C | |||||
16А | 20А | 25А | 32А | 40А | |||||
| Греющий кабель с саморегулировкой температуры RETO-FIR-CORD/S | |||||||||
| Невзрывозащищенный пожаробезопасный среднетемпературный тип RETO-FIR-CORD/S/T135 с внешним экраном, применяется в не агрессивных средах, без условий коррозионного риска | W10 | 120°C | 116 | 145 | 181 | - | - | 135°C | |
W15 | 104 | 130 | 162 | 208 | - | ||||
W20 | 92 | 115 | 143 | 184 | - | ||||
W25 | 72 | 90 | 112 | 144 | 180 | ||||
W30 | 60 | 75 | 93 | 120 | 150 | ||||
График зависимости линейной мощности от температуры:
 | Устройство саморегулирующегося кабеля: 1. Токоведущие жилы из скрученной медной проволоки лужёной оловом. 2. Терморезистивный элемент. 3. Внутренняя изоляция для обеспечения диэлектрической стойкости, влагоустойчивости, защиты от ударных нагрузок и истирания, а так же защиты от химического воздействия для тепловыделяющей матрицы. 4. Внешняя изоляция 5. Медный, покрытый оловом экран. 6. Внешняя защитная оболочка из фторполимера применяется в условиях повышенной влажности, а также при воздействии органических веществ и растворителей или иных агрессивных веществ в обычных зонах, или зонах классифицируемых, как взрывоопасные. (для исполнения /FIR не применяется) |

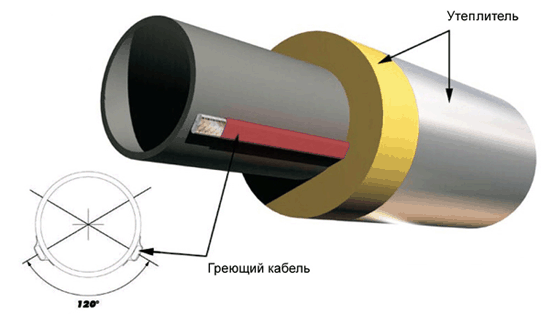

Примеры фиксации греющего кабеля на трубе
