НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Всепогодные настенные утепленные электрообогреваемые шкафы CS-BOX/ОБОГРЕВ предназначены для установки внутри них различного оборудования (расходомеров, датчиков давления и температуры, преобразователей, регуляторов и т.д.), работающих в ограниченном температурном диапазоне и в тяжёлых погодных условиях. Всепогодные утепленные электрообогреваемые настенные шк
афы CS-BOX/ОБОГРЕВ отвечают всем нормам, требованиям и правилам, предъявляемым к электрооборудованию где присутствует атмосфера, не содержащая едких паров и газов в концентрациях, вызывающих разрушение металла и изоляции.
Температуру внутри шкафа CS-BOX/ОБОГРЕВ повышает нагреватель 600Вт с дополнительным автоматическим устройством контроля температуры. Управление нагревательным элементом и ввод питания осуществляется через коробки SA, при необходимости блоки управления подогревом устанавливаются снаружи обогреваемого шкафа, экономя место внутри шкафа под оборудование заказчика. При изменении наружной температуры воздуха в диапазоне от -60°С до +45°С, температура внутри корпуса шкафа, при включенном терморегуляторе, находится в пределах от +5°С до + 45°С без конденсации влаги.
В зависимости от потребностей заказчика температура внутри шкафа может регулироваться с помощью различных типов термостатов или с помощью автоматизированной системы на базе программируемого логического контроллера.
Для обеспечения качественной теплоизоляции внутренние стенки шкафа покрываются специализированным слоем сверхлёгкого теплостойкого металлизированного армированного утеплителя или для усиления теплоизоляции дополнительное покрытие экструзионным вспененным полимером.
СООТВЕТСТВИЕ СТАНДАРТАМ
ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Утвержден решением комиссии Таможенного союза № 768 от 16.08.2011г.)
| СЕРТИФИКАЦИЯ | |
| Степень защиты: | IP54/66 |
| Сертификаты и разрешения: | TC RU C-RU.МЛ02.B.00179 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |

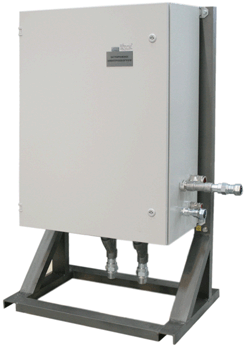

 Исполнение на раме по схеме заказчика |

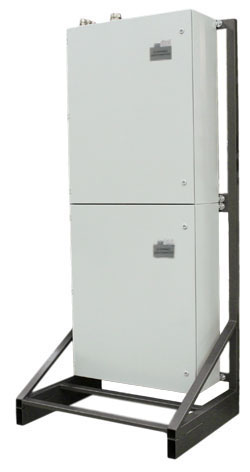

 Модульное исполнение по схеме заказчика на раме |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+60/+85 |
| Относительная влажности воздуха: | 98% |
| Материал корпуса: | Малоулеродистая сталь (для корпусов КШ/TERMO-BOX-M) Нержавеющая сталь марки AISI 304 (для корпусов КШ/TERMO-BOX-С) |
| Уплотнение: | Силиконовая резина |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Термозащита: | Низкотеплопроводные композитные материалы (без использования минеральной ваты) |
| Размещение кабельных вводов: | По спецификации заказчика. |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Электрообогрев | /ОБОГРЕВ |
| Проходки для кабелей и труб | /PCAP |
| Несущая рама | /РАМА |
| Модульное исполнение по схеме заказчика | /МОДУЛЬНЫЙ |
| Взрывозащищенное исполнение КШ/TERMO-BOX | |
| Кабельные вводы по требованию | |

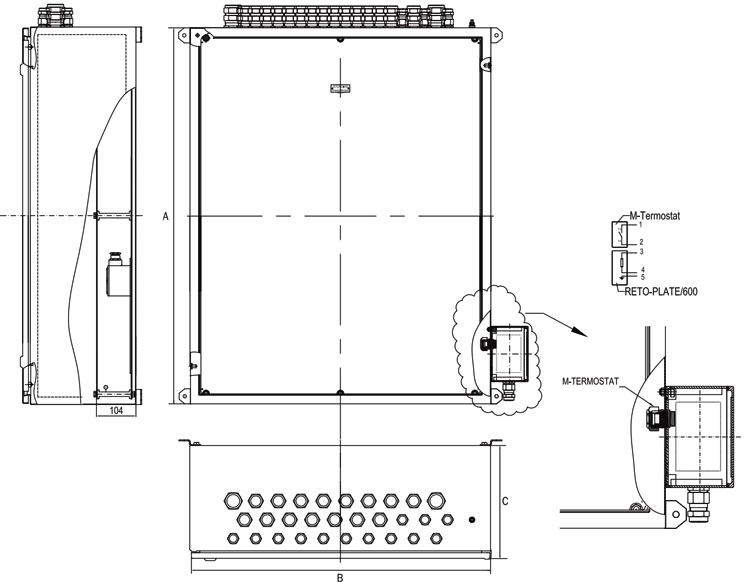

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ТИП КОРПУСА ШКАФА | РАЗМЕРЫ, ММ | ||
Высота | Ширина | Глубина | |
| CS-BOX-МПЗ-806021-ТУ 3400-007-72453807-07 | 800 | 600 | 210 |
| CS-BOX-МПЗ-806025-ТУ 3400-007-72453807-07 | 800 | 600 | 250 |
| CS-BOX-МПЗ-806030-ТУ 3400-007-72453807-07 | 800 | 600 | 300 |
| CS-BOX-CПЗ-806030-ТУ 3400-007-72453807-07 | 800 | 600 | 300 |
| CS-BOX-МПЗ-808030-ТУ 3400-007-72453807-07 | 800 | 800 | 300 |
| CS-BOX-МПЗ-1006021-ТУ 3400-007-72453807-07 | 1000 | 600 | 210 |
| CS-BOX-МПЗ-1006025-ТУ 3400-007-72453807-07 | 1000 | 600 | 250 |
| CS-BOX-МПЗ-1006030-ТУ 3400-007-72453807-07 | 1000 | 600 | 300 |
| CS-BOX-МПЗ-1008030-ТУ 3400-007-72453807-07 | 1000 | 800 | 300 |
| CS-BOX-CПЗ-1008030-ТУ 3400-007-72453807-07 | 1000 | 800 | 300 |
| CS-BOX-МПЗ-1206021-ТУ 3400-007-72453807-07 | 1200 | 600 | 210 |
| CS-BOX-МПЗ-1206030-ТУ 3400-007-72453807-07 | 1200 | 600 | 300 |
| CS-BOX-МПЗ-1208030-ТУ 3400-007-72453807-07 | 1200 | 800 | 300 |
| CS-BOX-CПЗ-1208030-ТУ 3400-007-72453807-07 | 1200 | 800 | 300 |
МПЗ - коробки из малоуглеродистой стали с крышкой на петлях, крепление крышки замком.
СПЗ - коробки из нерж. стали с крышкой на петлях, крепление крышки замком.
Другой размер корпуса шкафа по согласованию.
|
|
