Электротехническое взрывозащищенное оборудование

Таблица рекомендуемых минимальных расстояний между отверстиями на коробках типа SA, мм

М90х1,5	3”	130
М75х1,5	2 1/2”	105	120
М63х1,5	2”	80	100	110
М50х1,5	1 1/2”	75	80	95	110
М40х1,5	1 1/4”	65	70	75	90	100
М32х1,5	1”	55	60	65	70	85	95
М25х1,5	3/4”	45	50	55	60	65	80	90
М20х1,5	1/2”	40	40	45	50	55	60	75	85
Трубная (ISO 7/1 – ISO228 - NPT)		1/2”	3/4”	1”	1 1/4”	1 1/2”	2”	2 1/2”	3”
Метрическая (ISO 965)		М20х1,5	М25х1,5	М32х1,5	М40х1,5	М50х1,5	М63х1,5	М75х1,5	М90х1,5
Типоразмер ввода		1	2	3	4	5	6	7	8





Клеммный зажим (проводник из медно-цинкового сплава с низким сопротивлением)* ТИП ОПИСАНИЕ RN1 Клеммник винтовой 0,2-2,5 мм кв. I=16А V=600V CBD2 Клеммник винтовой 0,5-4 мм кв. I=25А V=800V (сокращенная маркировка С) RN2 Клеммник винтовой 0,2-4 мм кв. I=25А V=400V CBD4 Клеммник винтовой 0,5-6 мм кв. I=32А V=800V (сокращенная маркировка С) RN4 Клеммник винтовой 0,2-6 мм кв. I=32А V=275V CBD6 Клеммник винтовой 0,5-10 мм кв. I=40А V=800V (сокращенная маркировка С) CBD10 Клеммник винтовой 0,5-16 мм кв. I=63А V=800V (сокращенная маркировка С) CBD16 Клеммник винтовой 0,5-25 мм кв. I=76А V=800V (сокращенная маркировка С) CBD35 Клеммник винтовой 0,5-35/50 мм кв. I=125А V=800V м CBD50 Клеммник винтовой 1,5-50/70 мм кв. I=150А V=800V (сокращенная маркировка С) CBD70 Клеммник винтовой 1,5-95 мм кв. I=192А V=800V (сокращенная маркировка С) CDА120 Клеммник винтовой 4-150/185 мм кв. I=269А V=800V (сокращенная маркировка С) CBD185 Клеммник винтовой 4-240 мм кв. I=353А V=800V (сокращенная маркировка С) UT2 Клеммник винтовой 0,5-4 мм кв. I=28А V=750V UT4 Клеммник винтовой 0,5-6 мм кв. I=38А V=750V UT6 Клеммник винтовой 0,5-10 мм кв. I=50А V=750V UT10 Клеммник винтовой 0,5-16 мм кв. I=69А V=750V HMM1 Клеммник пружинный 0,2-2,5мм кв. I=17,5А V=500V HMM2 Клеммник пружинный 0,2-4мм кв. I=24А V=800V HMM4 Клеммник пружинный 0,2-6мм кв. I=32А V=800V HMM6 Клеммник пружинный 0,2-10мм кв. I=41А V=800V ТE2 Клеммник винтовой 0,5-4 мм кв. земля ТE4 Клеммник винтовой 0,5-6 мм кв. земля ТE6 Клеммник винтовой 0,5-10 мм кв. земля ТE10 Клеммник винтовой 0,5-16 мм кв. земля ТE16 Клеммник винтовой 0,5-25 мм кв. земля ТE50 Клеммник винтовой 1,5-50/70 мм кв. земля ТE70 Клеммник винтовой 1,5-95 мм кв. земля * Допустимо применение других типов сертифицированных устройств.

Исполнение и дополнительные аксессуары НАИМЕНОВАНИЕ МАРКИРОВКА Исполнение для высоких температур до +185°C /TERMO Взрывозащищенное исполнение /Exe /Exia Рудничное исполнение /РП Рудничное искробезопасное исполнение /РОИа Утолщённые стенки, устойчивость к удару 10Дж SAG Изготовление из нержавеющей стали /SS Изготовление из уплотнённого полиэстера /P Антиконденсатное покрытие /ORANGE Дренажное устройство для слива конденсата /ECD Вентиляционное устройство для удаления влаги /ECDS Выпускное устройство для удаления избыточного давления /ECDP Климатическое исполнение ОМ1 /МОРЕ Климатическое исполнение IP67 (для SA/SS.../CS ) /IP67 Исполнение для температуры эксплуатации -75°С для коробок SA/CS /АНТАРКТИКА Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ Специальное исполнение для ядерных установок атомных станций /МАЛАЯ ТЕЧЬ Сейсмостойкое исполнение /MSK-64 9 БАЛЛОВ Приемка заказчика /ПРИЕМКА Шильд с надписью заказчика /TAG надпись Шильды со световозвращающим покрытием /LIGHTRETURNING Окрашивание внешней поверхности в цвет по требованию заказчика для коробок SA/CS /RAL код Устройство объединения экранов кабелей /ЭКРАН Петли крепления крышки /ПЕТЛЯ Заземление крышки корпуса /PE COVER Совокупность средств для снижения электромагнитных помех /КИП Внутренняя пластина для усиления крепления кабельных вводов и непрерывности цепи заземления для коробок SA/CS-P /ЗЕМЛЯ Шина нейтрали N /ШИНА N Внутренняя шина заземления РЕ /ШИНА РЕ Маркировка клеммных зажимов по схеме заказчика /МАРКИРОВКА Наличие перемычек между клеммными зажимами по схеме заказчика /СХЕМА Болт с пломбировкой /ПЛОМБА Замок на крышке для коробок SA/SS.../CS /ЗАМОК Сменные пластины для установки кабельных вводов для коробок SA/SS.../CS /FLAT Радиатор охлаждения /РАДИАТОР Специальное вводное устройство для пары греющих кабелей /FRAME-CORD Монтажная панель /B Смотровое окно для коробок SA/CS /WINDOW

АЛГОРИТМ ВЫБОРА КЛЕММНЫХ ЗАЖИМОВ

Клеммный зажим должен соответствовать сечению провода (для пружинного клеммника – типу зажима).

Необходимо учитывать максимальное напряжение и ток подключаемого проводника.

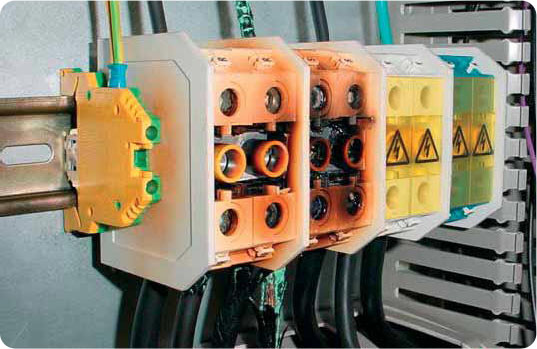

Необходимо учесть тип DIN-рейки (особенно когда необходимо устанавливать различные клеммные зажимы рядом).

Для соединительных коробок рекомендуется использовать клеммные зажимы с проводником из сплава меди и цинка, так как они имеют наименьшую рассеиваемую мощность.

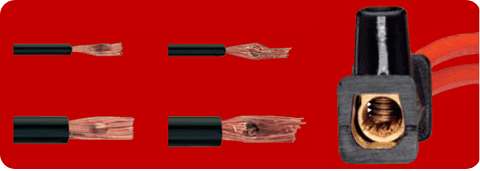

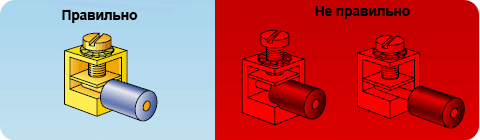

Работа клемного зажима и зажатие провода

В результате неправильного монтажа или коррозии при эксплуатации, устройства становятся ОПАСНЫМИ для применения.

Подробная информация по взрывобезопасным клеммным зажимам >>>



Система автоматизированного проектирования «ГорэлтЕх» (САПР «ГорэлтЕх») для создания чертежей взрывозащищенных клеммных коробок...>>



Опросный лист по типовым взрывозащищенным коробкам серии SA

Опросный лист по нетиповым и нестандартным взрывозащищенным коробкам серии SA

ФОРМИРОВАНИЕ ЗАКАЗА

Пример записи обозначения коробки на 20 клемм для кабеля, сечением жил 2,5 мм 2 плюс 4 клеммы для кабеля, сечением жил 10 мм², 1 клемма “земля”, сечением жилы 10 мм², двумя кабельными вводами для небронированного кабеля диаметром 6-12 мм со стороны «B» и одним кабельным вводом для бронированного кабеля диаметром 14- 23 мм со стороны «А», с двумя кабельными вводами для бронированного кабеля диаметром 30 мм со стороны «С», антиконденсатное покрытие:

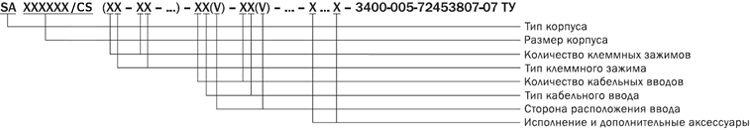

Коробка SA 302310/CS (20C2-4C10-1PE10)-2FL1(B)-1FAL3(A)-2FAL3(C)-/ORANGE-3400-005-72453807-07 ТУ

Если вы затрудняетесь подобрать размер коробки по требуемой характеристике, поставьте буквы X вместо цифр после названия коробки:

Коробка SA XXXXXX/CS (20C2-4C10-1PE10)-2FL1(B)-1FAL3(A)-2FAL3(C)-/ORANGE-3400-005-72453807-07 ТУ

Если Вы хотите заказать аналог коробок КЗПМ, КЗП, КП, КСВ, Вы можете использовать следующую форму заказа:
SA аналог КЗПМ 3.1-16/24-12x4-25x2
SA аналог КЗП 4.2-25/48-12x4-25x8
SA аналог КП48-1624
SA аналог КСВ-4-9-01

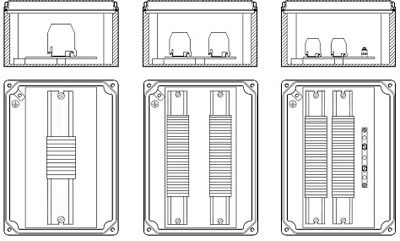

Если необходимо размещать в коробке клеммные зажимы под кабель различного сечения, то при определении их рекомендуемого количества следует осуществлять проверку по формуле: где X, Y… - количество клеммных зажимов необходимого сечения; A, B… - максимально возможное количество клемм данного сечения (см. Табл.). Если неравенство выполняется, то такое расположение клемм в данной коробке возможно. В противном случае рекомендуется выбрать следующий размер коробки, а при привышении максимального размера использовать модульную конструкцию >>>



Тип клемм. зажима	Сеч. жил кабеля, мм	Ном. ток, А	Кол-во рядов клемм	SA090907	SA111108	SA141410	SA171108	SA202012	SA301410	SA302310	SA302318	SA473018	SA623018	SA606018
RN1	0,2-2,5	17,5	1	10	14	23	28	32	57	64	64	99	140	120
			2	-	--	-	-	72	-	118	118	198	270	180
CBD2, TE2	0,5-4	24	1	7	10	17	22	24	42	48	48	72	104	90
			2	-	-	-	-	56	-	90	90	144	206	240
CBD4, TE4	0,5-6	32	1	-	9	14	18	21	33	38	38	64	88	78
			2	-	-	-	-	48	-	76	76	128	174	156
CBD6, TE6	0,5-10	41	1	-	7	12	15	17	27	32	32	52	72	62
			2	-	-	-	-	40	-	62	62	104	140	124
CBD10, TE10	0,5-16	57	1	-	-	10	12	14	21	24	24	44	58	50
			2	-	-	-	-	32	-	48	48	86	112	100
CBD16, TE16	0,5-25	76	1	-	-	8	10	11	18	20	20	36	48	42
			2	-	-	-	-	-	-	40	40	68	94	84
CBD35, TE35	0,5-50	125	1	-	-	5	-	8	13	16	16	26	36	31
CBD50, TE50	1-70	150	1	-	-	-	6	7	11	14	14	22	30	27
CBD70, TE70	1-95	192	1	-	-	-	-	6	10	12	12	20	26	24
UT2,5	0,14-1,5	20	1	8	11	18	23	24	43	48	48	80	110	96
			2	-	-	-	-	56	-	96	96	160	218	192
UT4	0,25-4	30	1	-	9	15	19	21	34	38	38	70	92	80
			2	-	-	-	-	48	-	80	80	134	182	160
UT6	0,25-6	50	1	-	7	12	14	17	26	30	30	54	70	61
			2	-	-	-	-	40	-	60	60	102	138	122

ВЫБОР ТИПА КОРПУСА В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ КОРОБКИ

Коррозийная и химическая стойкость коробок	Средний срок службы, лет
РАСТВОРИТЕЛИ РЕКОМЕНДУЮТСЯ SA/SS.../CS SA/CS НЕЖЕЛАТЕЛЬНЫ SA/CS-P	SA SAG SA/SS SA/P ВНУТРИ ПОМЕЩЕНИЯ 30 35 35 15 УЛИЦА (СЕВЕР) 25 30 30 5

Таблица выбора модели коробок серии SA/CS для использования в различных отраслях промышленности
во взрывобезопасной зоне и стоимости изделия*

ТИП КОРПУСА	SA/CS-P	SA/CS	SA/SS.../CS
Возрастание стоимости изделия	Низкая > Высокая
Фармацевтические предприятия, внутреннее размещение	5	5	5
Химические заводы, внутреннее размещение	5	5	5
Химические заводы, размещение на открытом воздухе	4	5	5
Мукомольные заводы, внутреннее размещение	5	5	5
Мукомольные заводы, размещение на открытом воздухе	4	5	5
Заводы по производству красителей, внутреннее/наружное размещение	3	5	5
Емкости по хранению газа, внутреннее/наружное размещение	4	5	5
Заводы по очистке сточных вод, внутреннее/наружное размещение	4	5	5
Судовые терминалы, внутреннее/наружное размещение	3	5	5
Пристани и палубы судов, внутреннее/наружное размещение	3	5	5
Топливно-наливные терминалы, внутреннее/наружное размещение	3	5	5
Морские платформы по добыче нефти и газа, внутреннее размещение	4	5	5
Морские платформы по добыче нефти и газа, размещение на открытом воздухе	2	5	5

5 превосходная пригодность с длительным сроком эксплуатации

4 оправдывает ожидания разумной продолжительности эксплуатации

3 может использоваться, но может иметь уменьшенную продолжительность эксплуатации

2 не подходит

*Примечание:

1. Таблица отражает антикоррозионную устойчивость материала корпуса, его устойчивость к воздействиям, вызванными загрязнениями, а также защиту от внешних воздействий IP.

2. При выборе корпуса важно учесть все условия окружающей среды, в которых будет эксплуатироваться коробка. Это особенно важно для корпусов, применяемых в опасных зонах, поскольку оболочка является важной составляющей защиты. Нужно обратить внимание, в частности, на последствия коррозии и наличие химических веществ в атмосфере, а также на вероятность механического воздействия.

ПРИМЕР КОМПЛЕКТАЦИИ КОРОБОК SA/CS
SA090907/P/CS(3C2)-1UNI1(A)-1UNI1(B)-1UNI1(C)	SA171108/CS(24C2)-3XP2(A)-1XP2(C)-1XP3(C)
SA111108/CS(12C2)-1XP2(A)-1XP2(B)-1XP2(C)-1XP2(D)	SA301410/CS(48C2)-8XP2(A)-1XP3(C)-1XP4(C)
Коробки можно соединять между собой фитингами, без заливки герметизирующего компаунда по ГОСТ 30852.8-2002
	Применение модуля из двух и более коробок SA позволяет решить задачи, где требуются габариты, превыша- ющие максимально выпускаемый размер коробок SA .
SA623018/CS(260RN1)-48FL1(A)-1FL4(B)-1FL4(D) + SA623018/CS(260RN1)-48FL1(C)-1FL4(B)-1FL4(D) + 3RMM5

Опросный лист по типовым взрывозащищенным коробкам серии SA

Опросный лист по нетиповым и нестандартным взрывозащищенным коробкам серии SA
