НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Общепромышленные пылевлагозащищенные коробки соединительные типа КСРВ-КП/CS относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических компонентов.

Общепромышленные пылевлагозащищенные коробки соединительные типа КСРВ-КП/CS выполнены в виде прямоугольного корпуса с крышкой, изготовленных из ударопрочного антистатического армированного полиэстера, химически стойкого по отношению к рабочим средам (щелочи и кислоты) и устойчивого к УФ излучению. Внутри корпуса расположены клеммные колодки. На боковых поверхностях корпуса размещены кабельные вводы.

Общепромышленные пылевлагозащищенные коробки соединительные типа КСРВ-КП/CS являются многофункциональными и могут быть использованы для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

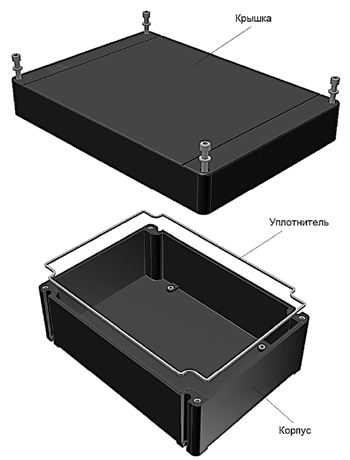

Благодаря тому, что система уплотнения клеммных коробок КСРВ-КП/CS имеет форму лабиринта, где уплотнитель защищен от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Утвержден решением комиссии Таможенного союза № 768 от 16.08.2011г.)

СЕРТИФИКАЦИЯ
Защита:	IP66, устойчивость к удару 7Дж
Сертификаты соответствия и разрешения:	TC RU C-RU.МЛ02.B.00182 НСОПБ.RU.ПР 014.Н.00035 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487



ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60...+60
Максимальное напряжение, В:	~1000 / 250
Максимальная сила тока, А:	400
Рабочее положение в пространстве:	любое
Материал:	Ударопрочный антистатический полиэстер, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению.
Уплотнение:	Силиконовая резина (в пазе крышки)
Заземление:	2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки:	Съемная крышка с невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ) или с невыпадающими специальными винтами из нержавеющей стали с крестообразным шлицем.
Монтаж внутри корпуса:	2 или 4 стойки для крепления монтажной панели
Размещение кабельных вводов:	По спецификации заказчика
Климатическое исполнение:	УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Химостойкое исполнение:	по требованию Х1,  Х2, Х3

МАРКИРОВКА
Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– предупредительную надпись “Открывать, отключив от сети”;
– допустимую температуру окружающей среды.
И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

ПРЕИМУЩЕСТВА
– съемная крышка
– невыпадающие болты
– различные комбинации кабельных вводов
– сертификация АТЕХ, ГОСТ Р, разрешения Ростехнадзора, ГОСТ К
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– антистатический ударопрочный армированный полиэстер, устойчивый к УФ и рабочим средам (щелочи и кислоты)

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
– Шина нейтрали N
– Приемка заказчика
– Болт с пломбировкой
– Монтажная пластина FIX
– Внутренняя теплоизоляция
– Фиксация крышки на петлях
– Заземление крышки корпуса
– Шильд с надписью заказчика
– Искробезопасное исполнение
– Термообогрев для автоматики
– Внутренняя шина заземления РЕ
– Монтажная планка с отверстиями RAIL
– Устройство объединения экранов кабелей
– Шильды со световозвращающим покрытием
– Монтажная панель из алюминиевого сплава
– Дренажное устройство для слива конденсата
– Невзрывозащищенное исполнение IP66 и ниже
– Вентиляционное устройство для удаления влаги
– Исполнение для тропиков с защитой от насекомых
– Маркировка клеммных зажимов по схеме заказчика
– Совокупность средств для снижения электромагнитных помех
– Вентиляционное устройство для удаления избыточного давления
– Наличие перемычек между клеммными зажимами по схеме заказчика
– Специальное вводное устройство FRAME-A2CORD для пары греющих кабелей
– Внутренняя пластина для усиления крепления кабельных вводов и непрерывности цепи заземления



ГАБАРИТНЫЕ РАЗМЕРЫ И ВАРИАНТЫ КРЕПЛЕНИЯ

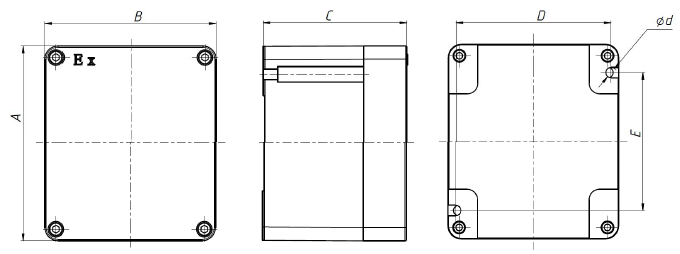

КСРВ-КП 100807М2/CS, КСРВ-КП 141210М2/CS, КСРВ-КП 161609М2/CS, КСРВ-КП 170807М2/CS

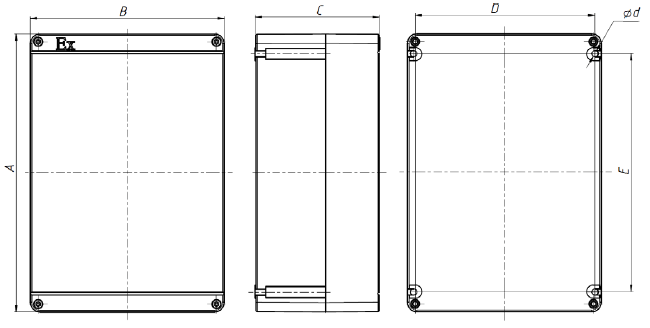

КСРВ-КП 211311М2/CS, КСРВ-КП 221512М2/CS, КСРВ-КП 221515М2/CS, КСРВ-КП 261812М2/CS, КСРВ-КП 302113М2/CS, КСРВ-КП 332212М2/CS,
КСРВ-КП 332215М2/CS, КСРВ-КП 362216М2/CS, КСРВ-КП 363616М2/CS, КСРВ-КП 423019М2/CS

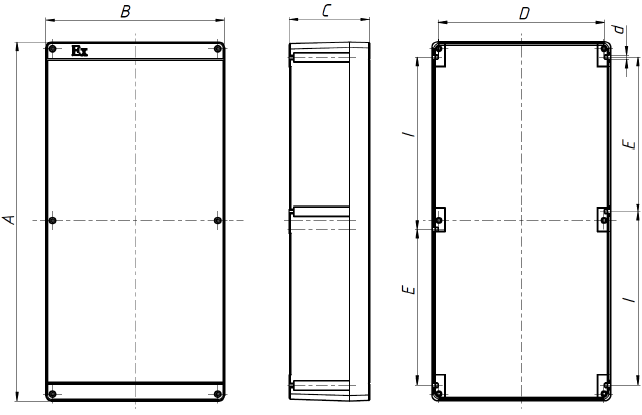

КСРВ-КП 723616М2/CS, КСРВ-КП 723622М2/CS, КСРВ-КП 723624М2/CS



Расширенная линейка типоразмеров взрывозащищенных коробок КСРВ-КП

Маркировка корпуса	A	B	C	D	d	E	I	D1	d1	E1	E2	Масса, кг
КСРВ-КП 100807M2/CS	105	85	76	73	5	70	-	125	9	-	-	0,5
КСРВ-КП 141210M2/CS	148,5	129,5	109	118	8	105,5	-	165	9	-	-	1,2
КСРВ-КП 161609M2/CS	160	160	92,5	148	8	19	-	195	9	-	-	1,8
КСРВ-КП 170807M2/CS	175	85	76	73	4,8	138	-	-	9	205	-	0,6
КСРВ-КП 211311M2/CS	210	129,5	106,5	116	7	166	-	-	9	235	-	1,5
КСРВ-КП 221512M2/CS	224,5	149,5	121	135	6,6	182	-	175	9	64	-	1,7
КСРВ-КП 221515M2/CS	224,5	149,5	151	135	6,6	182	-	175	9	64	-	1,8
КСРВ-КП 261812M2/CS	259,5	180	121	163,5	6,6	217	-	211	9	86	-	2
КСРВ-КП 302111M2/CS	300	210	110
КСРВ-КП 302113M2/CS	299	209	134	195	6,6	254	-	245	9	60	-	2,9
КСРВ-КП 332212M2/CS	329,5	224	123	210	6,6	286	-	245	9	164	-	3,0
КСРВ-КП 332215M2/CS	329,5	224	153	210	6,6	285	-	245	9	164	-	3,1
КСРВ-КП 362216M2/CS	360	220	160,5	203	8,8	300	-	245	9	114	-	4,5
КСРВ-КП 363616M2/CS	360	360	161,5	342	8,8	297	-	385	9	124	-	6,0
КСРВ-КП 423019M2/CS	420	300	187,5	287,5	8,8	362	-	315	9	184	-	6,5
КСРВ-КП 723616M2/CS	720	360	162	335	8,8	311	347	385	9	102	104	12,5
КСРВ-КП 723622M2/CS	720	360	221	331	8,8	311	347	385	9	118	154	13,5
КСРВ-КП 723624M2/CS	720	360	243	332	8,8	311	347	385	9	118	154	13,5

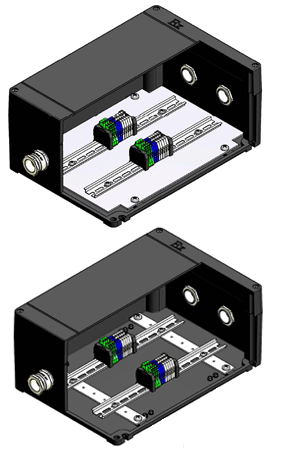

Возможность комплектации коробок КСРВ-КП...M2/CS монтажными панелями и монтажными планками

Маркировка корпуса	Монтажная панель	Монтажная планка RAIL
		Наименование детали	Кол-во на коробку, шт.
КСРВ-КП 100807М2/CS	В10М2-К	-	-
КСРВ-КП 141210М2/CS	-	-	-
КСРВ-КП 161609М2/CS	-	-	-
КСРВ-КП 170807М2/CS	В17М2-К	A0154-01	2
КСРВ-КП 221512М2/CS	В22М2-К	A0154-02	2
КСРВ-КП 221515М2/CS	В22М2-К	A0154-02	2
КСРВ-КП 261812М2/CS	В26М2-К	A0154-03	2
КСРВ-КП 302113М2/CS	В30М2-К	A0154-04	2
КСРВ-КП 332212М2/CS	В33М2-К	A0154-05	2
КСРВ-КП 332215М2/CS	В33М2-К	A0154-05	2
КСРВ-КП 362216М2/CS	В36М2-К	A0154-06	2
КСРВ-КП 363616М2/CS	В3636М2-К	A0154-07	2
КСРВ-КП 423019М2/CS	В42М2-К	A0154-08	2
КСРВ-КП 723616М2/CS	В72М2-К	A0154-08	2
КСРВ-КП 723622М2/CS	В72М2-К	A0154-08	2
КСРВ-КП 723624М2/CS	В72М2-К	A0154-08	2

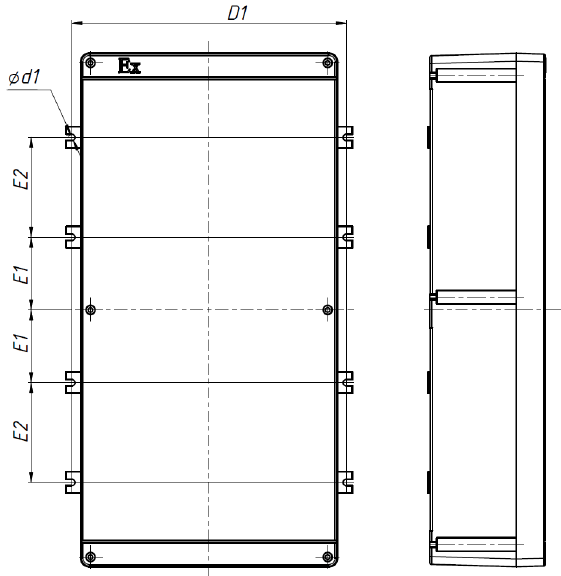

КРЕПЛЕНИЕ ПРИ ПОМОЩИ МОНТАЖНЫХ ПЛАСТИН FIX

КСРВ-КП 100807М2/CS, КСРВ-КП 141210М2/CS, КСРВ-КП 161609М2/CS



КСРВ-КП 170807М2/CS, КСРВ-КП 211311М2/CS



КСРВ-КП 221512М2/CS, КСРВ-КП 221515М2/CS, КСРВ-КП 261812М2/CS, КСРВ-КП 302113М2/CS, КСРВ-КП 332212М2/CS, КСРВ-КП 332215М2/CS,
КСРВ-КП 362216М2/CS, КСРВ-КП 363616М2/CS, КСРВ-КП 423019М2/CS

КСРВ-КП 723616М2/CS, КСРВ-КП 723622М2/CS, КСРВ-КП 723624М2/CS





Дополнительная линейка типоразмеров коробок КСРВ-КП/CS

Маркировка корпуса	Длина "А"/"С", мм	Ширина "B"/"D", мм	Высота боковых сторон H, мм	Размеры крепления, мм		Диаметр крепежного отверстия, мм	Количество крепежных отверстий, шт
				X	Y
КСРВ-КП 090905/CS	95	95	63	86	57	5,5	2
КСРВ-КП 100806/CS	107	85	66	67	74	5,5	2
КСРВ-КП 110707М/CS	111	75	76	98	45	4,5	4
КСРВ-КП 130806/CS	139	85	66	99	74	5,5	2
КСРВ-КП 160705М/CS	160	75	57	148	45	4,5	4
КСРВ-КП 160707М/CS	160	75	76	148	45	4,5	4
КСРВ-КП 180806/CS	185	85	66	145	74	5,5	2
КСРВ-КП 121207/CS	125	125	70	116	58	5,5	3
КСРВ-КП 151310/CS	150	130	106	91	96	6	2
КСРВ-КП 221209М/CS	220	120	91	204	82	6	4
КСРВ-КП 221310/CS	220	130	106	172	116	6	2
КСРВ-КП 261710/CS	260	178	106	200	163	6	4
КСРВ-КП 252512М/CS	255	250	122	235	200	6,5	4
КСРВ-КП 342210/CS	340	220	106	280	205	7	4
КСРВ-КП 342215/CS	340	220	159	322	168	7	4
КСРВ-КП 343414/CS	340	340	159	228,5	322,5	7	4
КСРВ-КП 683415/CS	680	340	159	288,5 / 341	322,5	7	6

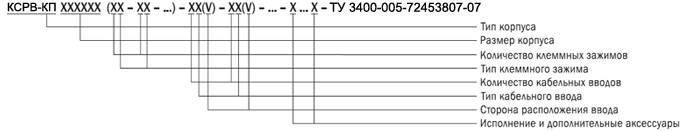

ФОРМИРОВАНИЕ МАРКИРОВКИ ДЛЯ ЗАКАЗА:



Рекомендуемое количество установленных клемм и кабельных вводов

Маркир. корпуса	Габаритные размеры	Количество клемм / сечение провода, мм						стор.	Максимально допустимое количество кабельных (трубных) вводов
	A/C x D/B x H	2,5	4	6	10	16	35	короб.	M16	M20	M25	M32	M40	M50	M63	M75
									(3/8")	(1/2")	(3/4")	(1")	(1 1/4")	(1 1/2")	(2")	(2 1/2")
КСРВ-КП 090905	95x95x63	6	5	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 100806	107x85x66	6	-	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 110707М	111x75x76	7	5	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	-	-	-	-	-	-	-
КСРВ-КП 130806	139x85x66	8	-	-	-	-	-	a/с	2	2	1	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 160705М	160x75x57	12	-	-	-	-	-	a/с	1	1	-	-	-	-	-	-
								b/d	1	-	-	-	-	-	-	-
КСРВ-КП 160707М	160x75x76	15	12	-	-	-	-	a/с	1	1	1	-	-	-	-	-
								b/d	1	-	-	-	-	-	-	-
КСРВ-КП 180806	185x85x66	15	-	-	-	-	-	a/с	3	3	2	-	-	-	-	-
								b/d	1	1	1	-	-	-	-	-
КСРВ-КП 121207	125x125x70	12	9	-	-	-	-	a/с	2	2	2	-	-	-	-	-
								b/d	2	2	2	-	-	-	-	-
КСРВ-КП 151310	150x130x106	15	13	6	-	-	-	a/с	3	3	2	1	1	1	-	-
								b/d	4	3	2	1	1	1	-	-
КСРВ-КП 221209М	220x120x91	30	25	20	-	-	-	a/с	7	6	4	3	-	-	-	-
								b/d	2	1	1	1	-	-	-	-
КСРВ-КП 221310	220x130x106	25	21	16	-	-	-	a/с	7	5	4	2	2	2	-	-
								b/d	4	3	2	1	1	1	-	-
КСРВ-КП 261710	260x178x106	35	29	22	17	16	-	a/с	8	8	4	3	2	2	-	-
								b/d	6	6	3	2	2	2	-	-
КСРВ-КП 252512М	255x250x122	72	60	50	40	16	12	a/с	10	10	8	4	3	2
								b/d	8	8	5	3	2	2
КСРВ-КП 342210	340x220x106	94	80	58	48	39	-	a/с	12	9	6	4	3	3	-	-
								b/d	8	7	4	3	2	2	-	-
КСРВ-КП 342215	340x220x159	94	80	58	48	39	-	a/с	32	21	18	10	8	4	3	-
								b/d	16	9	9	5	3	2	1	-
КСРВ-КП 343414	340x340x159	141	120	-	-	-	-	a/с	28	18	15	8	6	3	2	-
								b/d	30	18	18	10	8	4	2	-
КСРВ-КП 683415	681x340x159	282	240	-	-	-	-	a/с	56	36	30	16	12	6	4	-
								b/d	30	18	18	10	8	4	4	-



Таблица кабельных вводов для коробок SA/P (для данного вида коробок не используются кабельные вводы
с конической резьбой: Rc ISO7/1, NPT ANSI/ASME B1.20.1*

Часто используемые кабельные вводы для коробок SA/P для небронированного /без оплетки кабеля* Тип ввода Резьба ISO 228, G или ISO 965 METRIC Габариты,мм Н или L Диаметр каблея,мм Для поверхности 7Дж из полиамида, 5Дж; температура окр. среды, °С -40... +80** UNI02 M12 30 4:6,5 UNI01 M16 35 6:10 UNI1 M20 42 8:14 UNI2 M25 47 13:18 UNI3 M32 52 18:25 UNI4 M40 64 22:32 UNI5 M50 65 30:38 UNI6 M63 65 34:44 из никелированной латуни, 7Дж; температура окр. среды, °С -60...+130 -60...+185 (с силиконовым уплотнителем) A2F20/EXE M20x1,5 (20A2F) - 6-12 A2F20/W14/EXE M20x1,5 (20A2F) - 6-14 A2F25/EXE M25x1,5 (25A2F) - 12-18 A2F25/W20/EXE M25x1,5 (25A2F) - 12-20 A2F32/EXE M32x1,5 (32A2F) - 17-25 A2F40/EXE M40x1,5 (40A2F) - 23-31 A2F50S/EXE M50x1,5 (50A2F) - 31-38 A2F50/EXE M50x1,5 (50A2F) - 38-44 A2F63S/EXE M63x1,5 (63A2F) - 42-49 A2F63/EXE M63x1,5 (63A2F) - 49-55 из никелированной латуни, температура окр. среды, °С -60... +110, 40 бар FL01I М16 40 4:6 FLS01I М16 59 6:12 FL1I М20 44 6:12 FLS1I М20 59 12:15 FL2I М25 44 12:17 FLS2I М25 67 14:20 FL3I М32 72 14:23 FLS3I М32 53 21:27 FL4I М40 56 21:29 FLS4I М40 74 29:33,5 FL5I М50 56 29:36 FLS5I М50 74 33:43,5 FL6I М63 56 33:46 FL7I М75 100 46:55 FLS7I М75 100 55:62 FL8I М90 100 62:72 FLS8I М90 100 70:78 FL10I 4” 105 76:84 FLS10I 4 ” 105 84:92 из полиамида, 5Дж; температура окр. среды, °С: -55... +70 P02 M12 15 4:7 P1 M20 24 5:13 P3 M32 36 12:21 P5 M50 55 22:35 P6 M63 68 27:48 *Возможно применение вводов другой серии, типа, размера и типа резьбы. **Возможно применение вводов другой серии, типа, размера и типа резьбы.

Часто используемые кабельные вводы для коробок SA/P для бронированного/с оплеткой кабеля и металлорукава с небронированным кабелем* Тип ввода Резьба ISO 228, G или ISO 965 METRIC Габариты,мм Н или L Внутренний диаметр кабеля, мм Внешний диаметр кабеля, мм или Размер/резьба металлорукава, мм Для поверхности 7Дж из никелированной латуни, 7Дж; температура окр. среды, °С -60...+130 -60...+185 (с силиконовым уплотнителем) E1FW20/EXE M20x1,5 - 6-12 10-20 E1FW25/EXE M25x1,5 - 12-18 17-27 E1FW32/EXE M32x1,5 - 17-25 24-32 E1FW40/EXE M40x1,5 - 23-31 29-41 E1FW50S/EXE M50x1,5 - 31-38 39-46 E1FW50/EXE M50x1,5 - 38-44 46-52 E1FW63S/EXE M63x1,5 - 42-49 52-61 E1FW63/EXE M63x1,5 - 49-55 59-65 из никелированной латуни для всех типов брони/оплетки кабеля(с одножильной проволочной броней, с оплеткой, с ленточной броней, с проволочной броней); температура окр. среды, °С -60... +110, 40 бар FAL01I М16 85 4:6 8:12 FALS01I М16 99 6:12 8:17 FAL1I М20 85 6:12 8:17 FALS1I М20 100 12:15 17:25 FAL2I М25 85 12:17 17:25 FALS2I М25 114 14:20 21:32 FAL3I М32 100 14:23 21:32 FALS3I М32 134 21:27 29:39 FAL4I М40 115 21:29 29:39 FALS4I М40 134 29:33,5 36:46 FAL5I М50 115 29:36 36:46 FALS5I М50 134 33:43,5 42:60 FAL6I М63 115 33:46 42:60 FAL7I М75 175 46:55 54:78 FALS7I М75 175 55:62 54:78 FAL8I М90 175 62:70 64:90 FALS8I М90 175 70:78 64:90 FAL10I 4” 185 76:84 88:104 FALS10I 4 ” 185 84:92 88:104 из оцинкованной стали для подключения гибкого шланга, металлорукава; температура окр. среды, °С -60... +110 FGF1CG 1/2” 70 6:12 1/2” ISO 228 G FGF2CG 3/4” 70 11:17 3/4” ISO 228 G FGF3CG 1” 85 17:23 1” ISO 228 G FGF4CG 1 1/4” 89 23:29 1 1/4” ISO 228 G FGF5CG 1 1/2” 96 29:36 1 1/2” ISO 228 G FGF6CG 2” 96 36:46 2” ISO 228 G FGF7CG 2 1/2” 108 44:60 2 1/2” ISO 228 G FGF8CG 3” 108 59:71 3” ISO 228 G из никелированной латуни для подключения гофрированного металлорукава; температура окр. среды, °С -60... +110 FGF1C+RSM1 1/2” - 6:12 16 FGF2C+RSM2 3/4” - 11:17 21 FGF3C+RSM3 1” - 17:23 27 FGF4C+RSM4 1 1/4” - 23:29 35 FGF5C+RSM5 1 1/2” - 29:36 40 FGF6C+RSM6 2” - 36:46 51 FGF7C+RSM7 2 1/2” - 44:60 63 FGF8C+RSM8 3” - 59:71 77
