НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Общепромышленные пылевлагозащищенные коробки соединительные типа КСРВ-С/CS относятся к стационарным устройствам и предназначены для размещения клеммных зажимов и других элементов управления, контроля, сигнализации и других электротехнических компонентов.

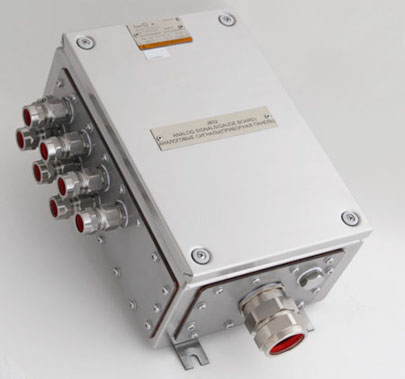

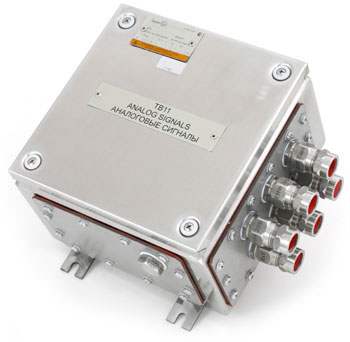

Общепромышленные пылевлагозащищенные клеммные коробки типа КСРВ-С/CS выполнены в виде прямоугольного корпуса с крышкой, изготовленных из 1,2-миллиметровой листовой нержавеющей стали марки AISI 304 (марки 08Х18Н10 по ГОСТ), (часто применяется на на нефтегазовых, химических и пищевых предприятия). Внутри корпуса расположены клеммные колодки. На боковых поверхностях корпуса размещены кабельные вводы.
Общепромышленные пылевлагозащищенные коробки типа КСРВ-С/CS являются многофункциональными и могут быть использованы для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различного оборудования внутри, а также в качестве корпусов, шкафов управления. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.
Благодаря специальному уплотнителю, защищенному от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Все крепежные болты крышки выполнены из нержавеющей стали и оснащены специальными уплотнителями, что гарантирует защиту от внешних воздействий IP66.
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ
ТР ТС 004/2011 «О безопасности низковольтного оборудования» (Утвержден решением комиссии Таможенного союза № 768 от 16.08.2011г.)
| СЕРТИФИКАЦИЯ | |
| Защита: | IP66, устойчивость к удару 7Дж |
| Сейсмостойкость по шкале MSK-64, балл: | 9 |
| Сертификаты соответствия и разрешения: | TC RU C-RU.МЛ02.B.00182 НСОПБ.RU.ПР 014.Н.00035 Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-005-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00487 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+85 |
| Максимальное напряжение, В: | 10000 |
| Максимальная сила тока, А: | 800 |
| Материал: | Нержавеющая сталь марки AISI 304 (марки 08Х18Н10 по ГОСТ), уcтойчивая к высоким температурам и коррозии. |
| Уплотнение: | Силиконовая резина (в пазе крышки) |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали, фрикционно безопасная |
| Крепление крышки: | Съемная крышка с 2, либо с 4 или 6 болтами. |
| Рабочее положение в пространстве: | любое |
| Монтаж внутри корпуса: | 2 или 4 стойки для крепления монтажной панели |
| Размещение кабельных вводов: | По спецификации заказчика. Отверстия для кабельных вводов могут быть выполнены как на боковых сторонах коробки, так и в сменных пластинах для установки кабельных вводов (обычно требуется только в английских проектах) |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| Маркировка корпуса | Длина "А"/"С", мм | Ширина "B"/"D", мм | Высота боковых сторон H, мм | Размеры крепления, мм | Диаметр крепежного отверстия, мм | Количество крепежных отверстий, шт | |
| x | y | ||||||
| КСРВ-С 151512М2 /CS | 150 | 150 | 120 | ||||
| КСРВ-С 231815М2 /CS | 230 | 180 | 150 | ||||
| КСРВ-С 232312М2 /CS | 230 | 230 | 120 | ||||
| КСРВ-С 232315М2 /CS | 230 | 230 | 150 | ||||
| КСРВ-С 271815М2 /CS | 270 | 180 | 150 | ||||
| КСРВ-С 301515М2 /CS | 300 | 150 | 150 | ||||
| КСРВ-С 322312М2 /CS | 320 | 230 | 120 | ||||
| КСРВ-С 242315М2 /CS | 340 | 230 | 150 | ||||
| КСРВ-С 343415М2 /CS | 340 | 340 | 150 | ||||
| КСРВ-С 402315М2 /CS | 400 | 230 | 150 | ||||
| КСРВ-С 453415М2 /CS | 450 | 340 | 150 | ||||
| КСРВ-С 534315М2 /CS | 530 | 430 | 150 | ||||
По требованию заказчика производится изготовление корпусов нестандартных размеров, максимальные габаритные размеры 1000х1200х400мм. Возможна установка петлей и замков на крышку корпуса.Минимальный заказ корпусов нестандартных размеров - от 20шт. | |||||||
МАРКИРОВКА
Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– предупредительную надпись - “Открывать, отключив от сети”;
– Допустимую температуру окружающей среды.
И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.
ПРЕИМУЩЕСТВА
– съемная крышка
– различные комбинации кабельных вводов
– внешние кронштейны для удобного монтажа
– возможность устанавливать на крышку замок
– наличие внешнего и внутреннего зажимов заземления
– сертификация ТР ТС, разрешения Ростехнадзора РФ, ГОСТ К
– увеличенная площадь боковых поверхностей для установки кабельных вводов
– возможность использования сменных пластин при установке кабельных вводов
ИСПОЛНЕНИЕ И АКСЕССУАРЫ
– Замок на крышку
– Шина нейтрали N
– Приемка заказчика
– Болт с пломбировкой
– Заземление крышки корпуса
– Термообогрев для автоматики
– Шильд с надписью заказчика
– Искробезопасное исполнение
– Внутренняя шина заземления PE
– Сменные пластины для кабельных вводов
– Монтажная панель из нержавеющей стали
– Шильды со световозвращающим покрытием
– Дренажное устройство для слива конденсата
– Вентиляционное устройство для удаления влаги
– Маркировка клеммных зажимов по схеме заказчика
– Совокупность средств для снижения электромагнитных помех
– Специальное вводное устройство DESTU для пары греющих кабелей
– Наличие перемычек между клеммными зажимами по схеме заказчика
– Предел огнестойкости - E30 для исполнения /FIRE (ГОСТ Р 53316-2009 "КАБЕЛЬНЫЕ ЛИНИИ.СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ В УСЛОВИЯХ ПОЖАРА")
 |  |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
*Для данного типа коробок можно использовать кабельные вводы из никелированной латуни (код для заказа B вместо кода S) или из нержавеющей стали других марок (AISI 316 или AISI 304).
**Возможно применение вводов другой серии, типа, размера и типа резьбы.
