НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

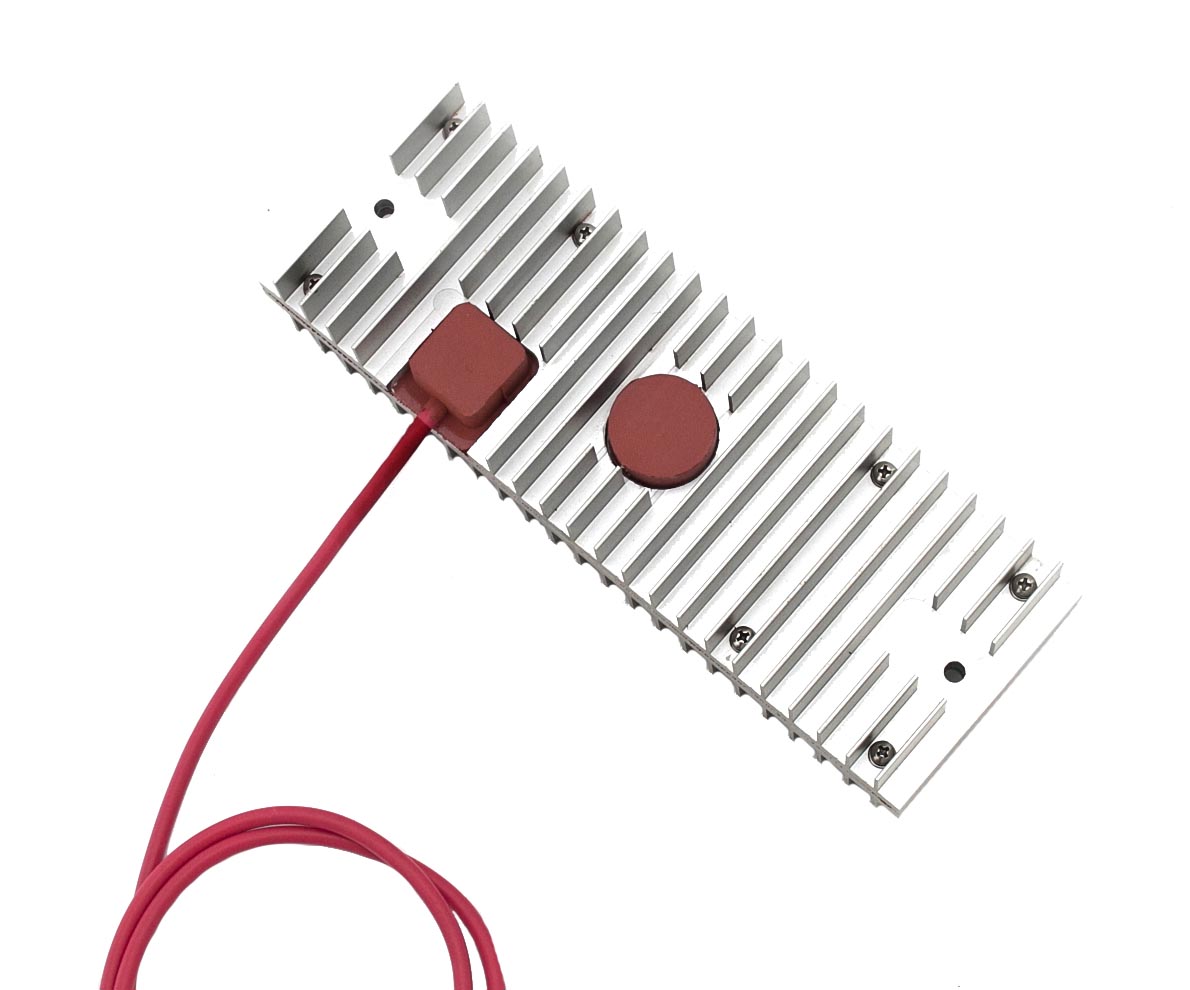

Взрывозащищенные обогреватели RETO-PLATE-HS-480W-T190 предназначены для поддержания заданной положительной температуры в шкафах для КИПиА, шкафах автоматики, утепленных шкафах, в том числе и во взрывоопасных зонах помещений и установок. Благодаря применению взрывозащищенных греющих пластин гарантируется высокая эксплуатационная надежность, так как исключаются колебания температуры или же поддерживается необходимая минимальная температура. Греющие пластины так-же используется для предотвращения выхода из строя оборудования из-за утечек тока на электрических частях или из-за других неисправностей, которые могут возникнуть вследствие образования коррозии на механических деталях установок и электрических контактах вследствие возникновения «точки росы».
Взрывозащищенные обогреватели RETO-PLATE-HS-480W-T190 для шкафов автоматики (ОША) оснащены встроенным термостатом, не позволяющим превышать температуру нагрева греющей пластины свыше 190°С. Благодаря конструкции радиатора создается «каминный эффект», что дает возможность равномерного распределения тепла внутри коробок и шкафов.
Взрывозащищенные обогреватели RETO-PLATE-HS-480W-T190 для шкафов автоматики (ОША) могут комплектоватся устройствами контроля и управления температурой SA-TERMOSTAT.
Область применения - взрывоопасные зоны помещений и наружных установок, и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ Р МЭК 60079-0-2011, ГОСТ 30852.0-2002 (МЭК 60079-0: 1998), ГОСТ 30852.8-2002, ГОСТ IEC 61241-1-1-2011,
ГОСТ Р МЭК 62086-1-2003, ГОСТ 24754-81, ТР ТС 012/2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 22782.3-77
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex e II T3 Gb X 1Ex s II T3 Gb  Ex tb IIIC T200°C Db X |
| Степень защиты: | IP67/68 |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли |
| Сертификаты и разрешения: | TC RU C -RU.ГБ05.B.01019 ГОСТ Р РОСС RU.ГБ05.В04323 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+60 |
| Напряжение питания, В: | ~220В (50/60Гц) |
| Мощность, Вт: | 480 |
| Потребляемый ток, А: | 2 |
| Плотность мощности, Вт/см,2: | 2 |
| Максимальная температура нагрева поверхности, °С: | 190 |
| Сопротивление изоляции, МОм: | >100 |
| Рабочее положение в пространстве: | любое |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение | /РН1 /РН2 |

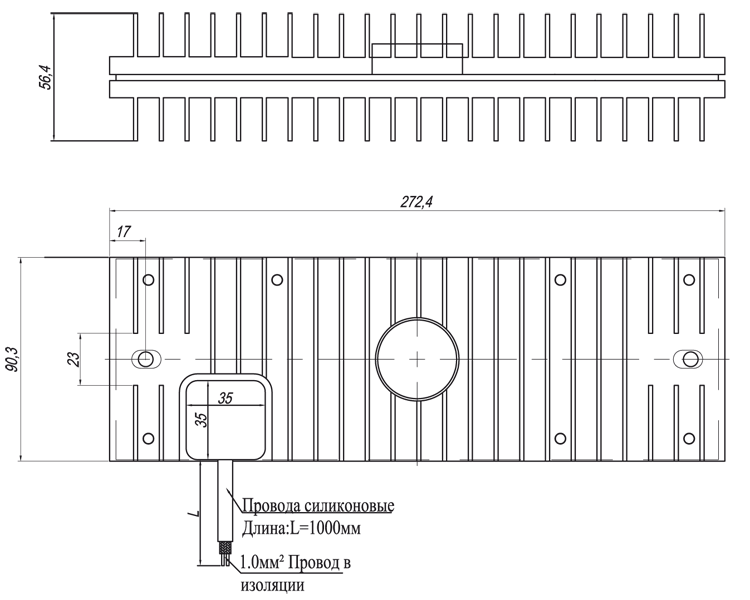

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
При необходимости нагрева менее 190°С взрывозащищенные обогреватели RETO-PLATE-HS-480W-T190 для шкафов автоматики (ОША) могут комплектоваться устройствами контроля и управления температурой SA-TERMOSTAT.
| Модель | Тип | Температура нагрева, °C |
| SA-TERMOSTAT-0.-1.10 | Фиксированная температура | 7-13 |
| SA-TERMOSTAT-0.4.15 | 12-18 | |
| SA-TERMOSTAT-0.64.75 | 72-78 | |
| SA-TERMOSTAT-D0.120 | Программируемая температура | 0...120 |
| SA-TERMOSTAT-M0.60 | Ручная регулировка | 0...60 |
| SA-TERMOSTAT-M0.80 | 0...80 |
ФОРМИРОВАНИЕ МАРКИРОВКИ
