 RETO-PLATE-RADIATOR/600W/M |
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Пластинчатые взрывозащищённые нагревательные элементы RETO-PLATE-RADIATOR/M предназначены для нагрева и поддержания положительной (заданной) температуры в технологических помещениях, шкафах автоматики и блоках с контрольно-измерительной и другой аппаратурой, требующей положительной температуры для нормальной работы.
Пластинчатые обогреватели позволяют равномерно нагревать воздушное пространство замкнутого пространства, являются взрывобезопасными и надёжным нагревательными элементами, исключая прямой контакт нагревательных элементов с установленным оборудованием. Внутри защитного металлического кожуха с перфорацией на алюминиевой пластине закрепляется плоский силиконовый взрывозащищённый нагревательный элемент. Более эффективный нагрев обеспечивается установкой дополнительного специального слоя теплоизоляции в месте крепления пластины к корпусу.
Греющий элемент RETO-PLATE-RADIATOR/M – это вибростойкая, не подверженная коррозии силиконовая пластина. Благодаря плоской конструкции греющего элемента обогреватель не накапливает пыль.
Область применения - взрывоопасные зоны помещений и наружных установок, и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
СООТВЕТСТВИЕ СТАНДАРТАМГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р МЭК 62086-1-2003, ГОСТ 30852.8-2002,
ТР ТС 012/2011, ТР ТС 004/2011, ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex e II T3 Gb X Ex tb IIIC T200°С Db X |
| Степень защиты: | IP66 Устойчивость к удару 10Дж |
| Установка: | Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, неопасные по газу (метану) и угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок |
| Сертификаты и разрешения: | TC RU C -RU.ГБ05.B.01019 TC RU C-RU.МЛ02.B.00180 ГОСТ Р РОСС RU.ГБ05.В04323 ГОСТ ISO 9001-2011 (ISO 9001:2008) Морской регистр (по запросу) Ростехнадзор РФ Разрешение № РРС 00-044017 ТУ 3400-007-72453807-07 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60...+60 |
| Напряжение питания: | ~220В (50/60 Гц) |
| Мощность, Вт: | 600, 1200 |
| Электрическая схема: | Прямое подключение к клеммам L, N, PЕ сечением 4 мм2 |
| Рабочее положение в пространстве: | любое |
| Резьба на присоединительных отверстиях: | RC 1/2” трубная коническая |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | По требованию Х1, Х2, Х3 |
| ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ | |
| Рудничное нормальное исполнение РН1 или РН2 | /РН1 /РН2 |
| Невзрывозащищенное пожаробезопасное исполнение | /FIR |
| Кабельный ввод FL1 для подключения | /FL1 |
| Ограниченная температура корпуса | /100 |
| Другая мощность и другое напряжение по требованию заказчика | |
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

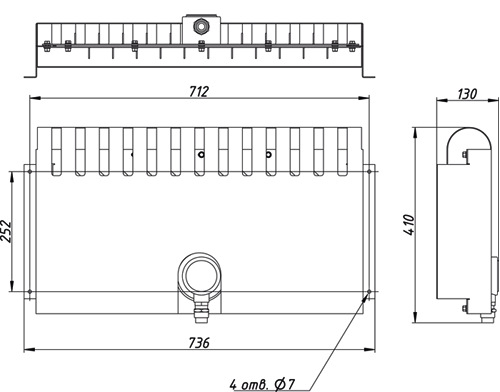

RETO-PLATE-RADIATOR/600W/M

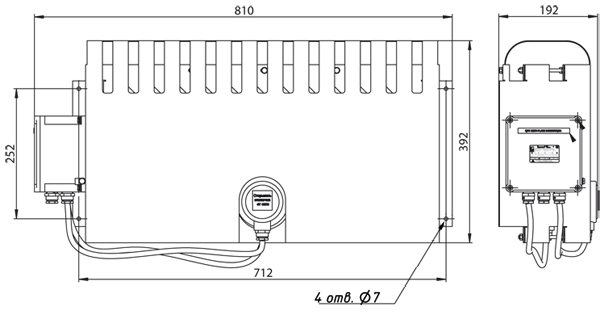

RETO-PLATE-RADIATOR/1200W/M
Формирование маркировки для заказа:
