Взрывозащищенные переносные светильники серии EVGC-P12 / EVGC-P24 / EVGC-P36

Продукция

Взрывозащищенные переносные светильники серии EVGC-P12 / EVGC-P24 / EVGC-P36

Взрывозащищенные светильники переносные серии EVGC-P12 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Взрывозащищенные светильники переносные серии EVGC-P12 / EVGC-P24 / EVGC-P36 состоят из алюминиевого корпуса со встроенным патроном и огнестойкого ударопрочного боросиликатного колпака, крепящегося к корпусу с помощью резьбы. Светильники имеют рым-болт или по требованию крюк для подвешивания.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998),
ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 30852.20-2002, ПБ 05-618-03, ПБ 03-553-03, ТР ТС 004/2011

ОБЛАСТЬ ПРИМЕНЕНИЯ

– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность

– среднее машиностроение (АЭС, обогатительные фабрики др.)
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт
– горнодобывающая промышленность

СЕРТИФИКАЦИЯ
Маркировка взрывозащиты:	1Ex d IIC T6...T3 Gb PB Ex d I Mb Ex tb IIIC T64°С...T185°С Db
Защита:	IP66
Установка:	Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС
Сертификаты соответствия и разрешения:	TC RU C-RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр СТО №13.00514.315 ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60…+40/+60 -20…+85 (для рудничного исполнения)
Номинальное напряжение блока питания, В:	~ 220 (50/60Гц)
Номинальное напряжение питания светильника, В:	12, 24, 36
Патрон:	E27
Электрическая схема:	Прямое подключение к клеммам L,N, PЕ сечением 4 мм². Напряжение питания 12В. (по требованию разъем 12В или комплект разъем+блок питания 220В/12В)
Сечение кабеля	2,5мм² или 4мм²
Внешний диаметр кабеля	от 6мм до 12мм для кабельного ввода FL1 от 12мм до 17мм для кабельного ввода FL2 от 8мм до 17мм для кабельного ввода FAL1 от 17мм до 25мм для кабельного ввода FAL2
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - огнестойкое ударопрочное боросиликатное стекло
Масса одного светильника без учета кабеля, кг:	2,1
Класс защиты от поражения электрическим током:	I / III (для питания до 42В)
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3

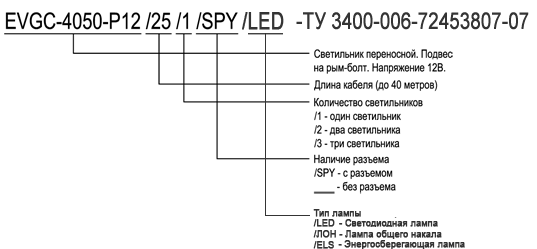

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Взрывозащищенный разъем PY 12В с вилкой для подключения SPY 12В	/PY

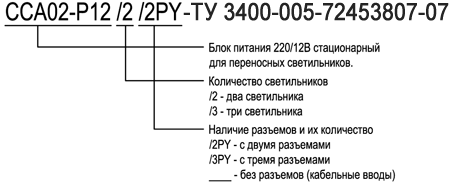

Комплект: блок питания 220В/12В с разъемом и вилкой	/TP
Кабель, длина XXм (по требованию заказчика)	/LXX

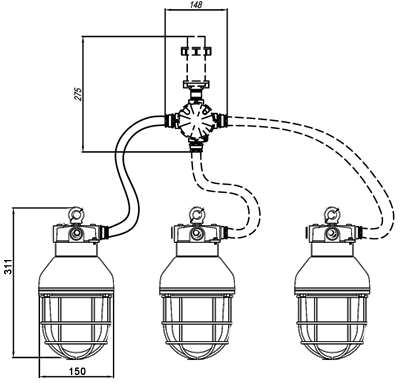

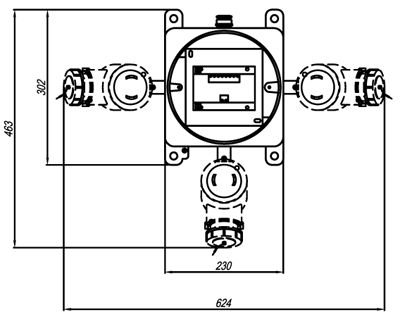

Два светильника, подключаемые к одной вилке SPY (на 2 светильника через коробку S)	/2
Три светильника, подключаемые к одной вилке SPY (на 3 светильника через коробку S)	/3
Дополнительный крюк для крепления (устанавливается на решетку)	/HOOK

**Таблица применяемых типов ламп**
Модель	Тип лампы	Патрон	Температурный класс
EVGC-4050-ЛОН	Лампа общего накала	E27	T4
EVGC-4050-ELS	Энергосберегающая лампа	E27	T6
EVGC-4060-LED	Светодиодная лампа	E27	T6

Таблица выбора минимального сечения питающего кабеля в зависимости от напряжения питания источника света,
его потребляемой мощности и длины питающего кабеля
Напряжение питания 12В		Длина кабеля, м
Напряжение питания 12В		5	10	15	20	25	30	35	40	45	50	55	60
Мощность источника света, Вт:	10	1,0	1,0	1,0	1,0	1,0	1,0	1,5	1,5	1,5	1,5	2,5,	2,5
	20	1,0	1,0	1,0	1,5	1,5	2,5	2,5	2,5	4,0	4,0	4,0	4,0
	40	1,0	1,5	2,5	2,5	4,0	4,0	6,0	6,0	6,0	6,0
	60	1,0	2,5	4,0	4,0	6,0	6,0
	100	1,5	4,0	6,0	6,0
	150	2,5	6,0
	200	4,0	6,0

Напряжение питания 24В		Длина кабеля, м
Напряжение питания 24В		5	10	15	20	25	30	35	40	45	50	55	60
Мощность источника света, Вт:	10	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	20	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	40	1,0	1,0	1,0	1,0	1,0	1,0	1,5	1,5	1,5	1,5	2,5	2,5
	60	1,0	1,0	1,0	1,0	1,5	1,5	2,5	2,5	2,5	2,5	2,5	4,0
	100	1,0	1,0	1,5	1,5	2,5	2,5	4,0	4,0	4,0	4,0	6,0	6,0
	150	1,0	1,5	2,5	2,5	4,0	4,0	4,0	6,0	6,0	6,0
	200	1,0	1,5	2,5	4,0	4,0	6,0	6,0

Напряжение питания 36В		Длина кабеля, м
Напряжение питания 36В		5	10	15	20	25	30	35	40	45	50	55	60
Мощность источника света, Вт:	10	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	20	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	40	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	60	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,5	1,5
	100	1,0	1,0	1,0	1,0	1,0	1,0	1,5	1,5	1,5	2,5	2,5	2,5
	150	1,0	1,0	1,0	1,0	1,5	1,5	2,5	2,5	2,5	2,5	4,0	4,0
	200	1,0	1,0	1,0	1,5	2,5	2,5	2,5	4,0	4,0	4,0	4,0	4,0

**Таблица выбора кабельного ввода в зависимости от сечения и типа питающего кабеля**
Тип применяемого кабеля	Наружный диаметр кабеля	Тип кабельного ввода
КГ 3х1,0	9,1	FL1
КГ 3х1,5	10,1	FL1
КГ 3х2,5	12	FL2
КГ 3х4	14,5	FL2
КГ 3х6	16,6	FLS2
