 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Взрывозащищенные светосигнальные устройства серии EV-4050-SIGNAL предназначены для подачи световых сигналов в помещениях промышленных предприятий, на открытых промышленных площадках, и других местах, где возможно присутствие взрывоопасных сред. Взрывозащищенные светосигнальные устройства серии EV-4050-SIGNAL состоят из алюминиевого корпуса со встроенной сигнальной лампой и термостойкого ударопрочного боросиликатного стеклянного колпака, крепящегося к корпусу с помощью резьбы. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ. |
СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 12.2.007.0-75, ГОСТ Р МЭК 60079-0-2011, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998),
ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ IEC 61241-1-1-2011, РД 5.2-093-2004, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ 30852.20-2002
ПБ 05-618-03, ПБ 03-553-03, ТР ТС 004/2011
| ОБЛАСТЬ ПРИМЕНЕНИЯ | |
| – добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность | – среднее машиностроение (АЭС, обогатительные фабрики др.) – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт – горнодобывающая промышленность |
| СЕРТИФИКАЦИЯ | |
 Маркировка взрывозащиты: |  1Ex d IIC T5...T4 Gb PB Ex d I Mb Ex tb IIIC T100°С...T134°С Db |
| Защита: | IP66 |
Установка: | Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Невзрывоопасная зона |
| Сертификаты соответствия и разрешения: | TC RU C -RU.ГБ05.В.01021 ТС RU C-RU.МЛ02.В.00396 ГОСТ ISO 9001-2011 (ISO 9001:2008) Ростехнадзор РФ Разрешение № РРС 00-044017 Морской регистр (по запросу) ТУ 3400-006-72453807-07 ОАО «ГАЗПРОМ» № Г000.RU.1131.H00488 |
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Температура окружающей среды, °С: | -60…+40/+60 -20...+85 (для рудничного исполнения) |
Номинальное напряжение, В: |  12~220 (50/60 Гц) |
Патрон: | E27 |
Максимальная мощность: | 9 Вт светодиодная лампа |
Электрическая схема: | Подключение к трем клеммам, сечением 4мм2 |
Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Колпак - термостойкое ударопрочное боросиликатное стекло. |
Резьба на присоединительных отверстиях: | Трубная коническая Rc ISO7/1 3/4" (1 или 4 отверстия) |
| Класс защиты от поражения электрическим током: | I |
Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5) |
| Химостойкое исполнение: | по требованию Х1, Х2, Х3 |
| АКСЕССУАРЫ, ОПЦИИ И ИСПОЛНЕНИЯ | |
| Окрашивание RAL FIRE (красный цвет) | /RAL FIRE |
| LED лампа | /LED |
| Решетка из нержавеющей стали | /G |
| Невзрывозащищенное исполнение (пожаробезопасное), температура эксплуатации до +85°С | /EVSOS |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
 | |
 |  |
| EVA-4050-SIGNAL | EVX-4050-SIGNAL |
Модель | Тип лампы | Напряжение, В | Потреб. ток, А | Габаритные размеры, мм | Масса, кг | |
A | B | |||||
EVA-4050-SIGNAL/LED/12 | светодиодная 9Вт | ~/  12...85 | 0,5 | 266 | 150 | 1,8 |
EVA-4050-SIGNAL/LED/220 | светодиодная 9Вт | ~/  85...260 | 0,3 | 266 | 150 | 1,8 |
EVX-4050-SIGNAL/LED/12 | светодиодная 9Вт | ~/  12...85 | 0,5 | 266 | 150 | 1,9 |
EVX-4050-SIGNAL/LED/220 | светодиодная 9Вт | ~/  85...260 | 0,3 | 266 | 150 | 1,9 |
ПОДКЛЮЧЕНИЕ
Подключение производится через кабельный или трубный ввод.
См. информацию по подбору кабельного ввода...>>

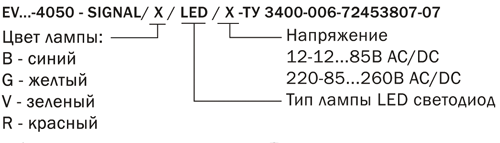

ФОРМИРОВАНИЕ МАРКИРОВКИ
ОПИСАНИЕ КОНСТРУКЦИИ
- Решетка из нержавеющей стали
- Корпус из коррозионностойкого модифицированного алюминиево-кремниевого сплава GALSi13 марки “KSi13”
- Колпак из ударопрочного жаростойкого боросиликатного стекла
- Внутренний и внешний зажим заземления из нержавеющей стали
- Уплотнительные кольца из силиконовой резины устойчивые к кислотам и углеводородам
- Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
ИЛЛЮСТРАЦИИ | ОПИСАНИЕ | РАЗМЕР | ХАРАКТЕРИСТИКИ | КОДЫ |
 | Колпак из боросиликатного стекла | 4050 | Алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло | G50-0440CM |
 | Защитная решетка из нержавеющей стали | 4050 | Нерж. сталь | G50-0417 |
 | Клеммные зажимы | Возможна установка другого типа и количества клемм | 3x4 mm2 | TPL4 |
 | Подвес типа EVA (на трубу) | 4050 | Одно отверстие 1 х 3/4" Rc | G-0213 |
 | Крепление типа EVX (на потолок) | 4050 | Четыре отверстия 4 х 3/4" Rc | G-0214 |
| Цветная лампа накаливания. Цветная светодиодная лампа (по заказу) | Е27 | 40W ~220В, красная | LAMP-NCRED |
40W ~220В, синяя | LAMP-NCBLUE | |||
40W ~220В, зеленая | LAMP-NCGREEN | |||
40W ~220В, янтарная | LAMP-NCYELLOW | |||
 12В, красная | LAMP-LEDRED,12DC | |||
 12В, синяя | LAMP-LEDBLUE,12DC | |||
 12В, зеленая | LAMP-LEDGREEN,12DC | |||
 12В, янтарная | LAMP-LEDYELLOW,12DC | |||
 24В, красная | LAMP-LEDRED,24DC | |||
 24В, синяя | LAMP-LEDBLUE,24DC | |||
 24В, зеленая | LAMP-LEDGREEN,24DC | |||
 24В, янтарная | LAMP-LEDYELLOW,24DC | |||
 | Уплотнительное кольцо | 4050 | Рабочая температура -60°C +100 °C | OR-4512SH70 |
 | Кабельный ввод | Рекомендуемые кабельные вводы: FL2BK, FAL2BK Коды и характеристики вводов см. в разделе "Кабельные вводы" (заказывается отдельно) | ||
Светосигнальную аппаратуру можно условно разделить по степени сигнального эффекта на три группы:
Индикация: постоянное свечение. Минимальный сигнальный эффект. Используется в основном для того, чтобы показать состояние какого-либо нормального рабочего процесса.
Предупреждение: мигающий свет. Средний сигнальный эффект. Обычно мигание происходит с частотой 1-2Гц для того, чтобы привлечь внимание. Используется для предупреждения о возможном изменении рабочего процесса.
Оповещение об опасности: Световые вспышки. Самый высокий сигнальный эффект. Используется для оповещения о любой опасности, начиная со сбоев в протекании рабочих процессов, и заканчивая оповещением о чрезвычайных ситуациях, таких как серьезные аварии, пожары или стихийные бедствия.
Рекомендации по выбору цвета световых сигналов на постах и шкафах управления, согласно стандарту МЭК73:
Красный сигнал (R) - Опасность. Действовать сейчас. Опасность для жизни или движения оборудования
в охраняемой зоне без защиты.
Янтарный сигнал (G) - Внимание. Действовать осторожно. Температура или давление отклонились от нормы.
Зеленый сигнал (V) - Мера предосторожности. Действовать. Проверка завершена, машина готова к запуску.
Синий сигнал (B)– Устанавливается по месту. Установки готовы или удаленный контроль.
Белый сигнал (I) – Не имеет специального значения. Может служить подтверждением более раннего сигнала.
Рекомендации по применению сигналов маяков (кроме заградительных огней и других аэронавигационных устройств):
Светосигнальные устройства, световые извещатели (маяки)
Визуальный сигнал (маяк, мигающий световой сигнал, статусный сигнал или строб) является источником светового сигнала. Источник света расположен внутри корпуса с прозрачной колбой, которая может иметь дополнительный цветной колпак с линзой. Маяки имеют разнообразное применение. В производственном процессе маяки применяются, как дополнение к звуковому сигналу в случае опасности, тревоги или аварии.
Типы источников света
Лампа накаливания при низкой стоимости дает адекватную светосилу. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Лампа накаливания имеет относительно короткий срок службы, который сокращается при возникновении вибрации в процессе работы. Для объектов с постоянной вибрацией, например на море, необходимо применять специальные стойкие к вибрации ламп накаливания. Лампы накаливая обычно не используют в импульсном режиме работы (для импульсного режима требуется блок управления).
Ксеноновая лампа – в стеклянной трубке закачан ксенон, который при подаче на электроды высоковольтного импульса выдаёт мгновенную короткую вспышку. Ксеноновые лампы оснащены электронным блоком накопления энергий вспышки. Ксеноновые лампы работают только в импульсном режиме. Эффект может быть увеличен с помощью колпака FRESNEL c круговой линзой Френеля. Энергия вспышки зависит от размера трубки, напряжения высоковольтного импульса и ёмкости конденсатора. Долговечность трубки, как правило, 5 - 8 миллионов вспышек, после этого падает эмиссия и лампу необходимо заменить.
LED (светодиодные лампы) – полупроводниковое устройство, которое по сравнению с ксеноновой лампой и лампой накаливания излучает только узкую частоту света (т.e. один цвет) и не требует использования цветного колпака. LED лампы работают, как в постоянном, так и в импульсном режиме. Современные технологии светодиодов, применяемые Кортем-Групп, позволяют получить такую же светосилу, как у ксеноновых ламп (и значительно превосходить лампы накаливания). LED имеют низкое энергопотребление и длительный срок службы, предоставляя эффективное решение там, где требуется максимальная светоотдача и долговечность. Специальная конструкция матрицы LED ламп не требует использования колпака FRESNEL c круговой линзой Френеля.
Эффективность маяка и энергия импульса
Эффективность маяка напрямую зависит от яркости источника света и цвета визуального сигнала. В общем, зависимость эффективности маяка от энергии импульса источника света можно отобразить диаграммой. На диаграмме указана эффективная область покрытия 360 градусов производственного помещения для маяков с ксеноновой лампой.
Источник света | Цвет светопропускающего колпака | ||||
Прозрачный | Янтарный | Красный | Синий | Зеленый | |
Ксеноновая лампа | 100% | 70% | 23% | 24% | 25% |
Лампа накаливания | 100% | 70% | 17% | 17% | 12% |
Светодиодная лампа | 100% | 100% | 100% | 100% | 100% |
Примечание: приведенные выше данные представлены для общего ознакомления и НЕ гарантируют покрытие и эксплуатационные качества в частном случае.
Размещение сигнального светового извещателя
При установке светосигнального устройства, прежде всего, следует обеспечивать повсеместное распределение света и свободное пространство вокруг светового извещателя. Свет распространяется по прямой, и светосигнальное устройство будет гораздо более эффективно, если его установить в зоне прямой видимости, в отличие от отраженных сигналов. Звуковые сигналы всегда являются первичным предупреждением об аварии, а световые извещатели используются в качестве вторичного аварийного сигнала или сигнала состояния.
